Водило — HITACHI EX100W

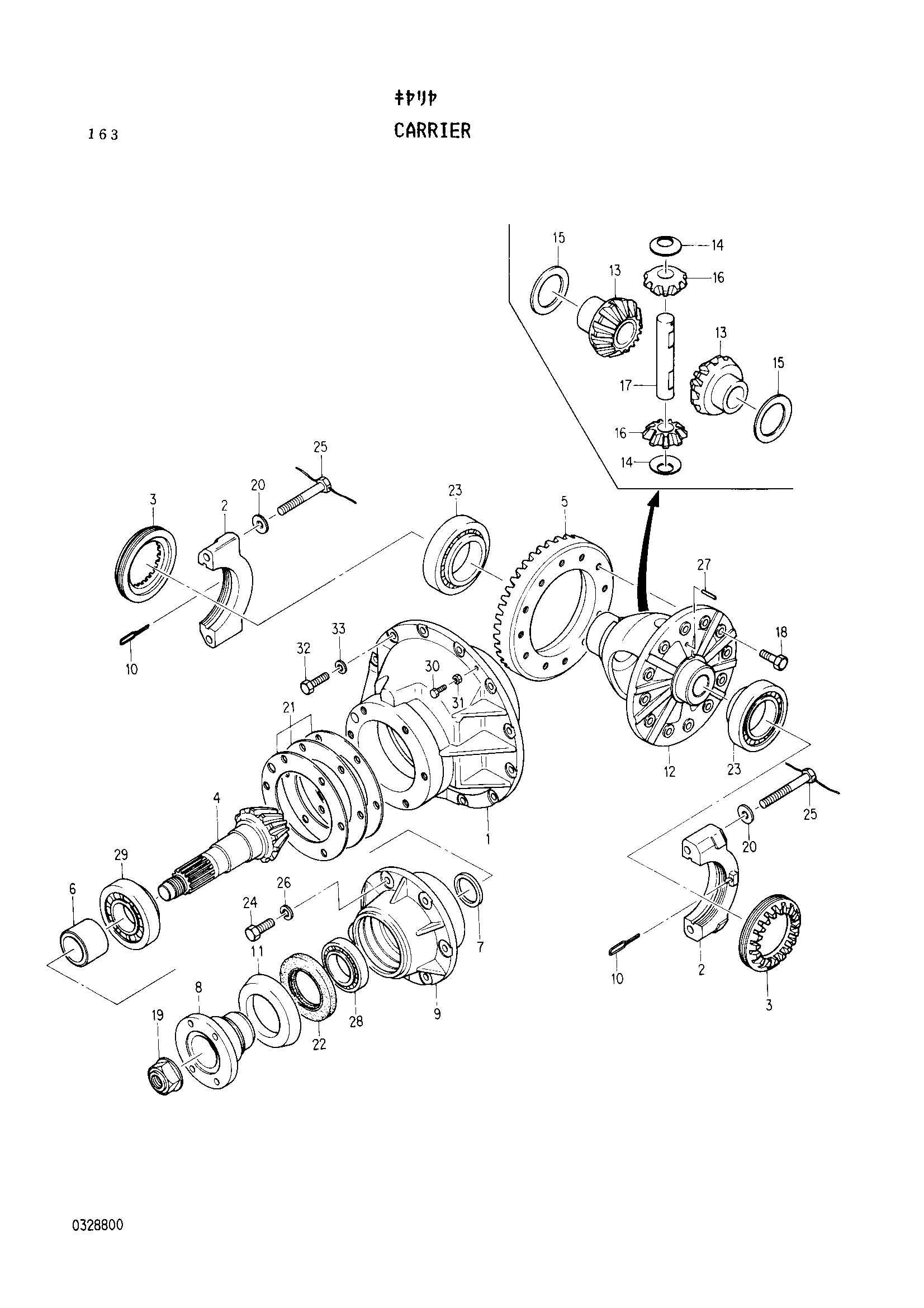

Заводская схема «Водило» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4216619 | Водило | 1 | |
| 1 | 0328801 | Водило | 1 |
| 2 | 0328802 | Колпачок | 2 |
| 3 | 0328803 | Гайка | 2 |
| 4 | 0328804 | Ведущая шестерня | 1 |
| 5 | 0328805 | Шестерня | 1 |
| 6 | 0328806 | Проставка | 1 |
| 7 | 0328807 | Деталь дистант | 1 |
| 8 | 0328808 | Вилка | 1 |
| 9 | 0328809 | Каге | 1 |
| 10 | 0153401 | Стопорный палец | 2 |
| 11 | 0328810 | Слингер | 1 |
| 12 | 0328811 | Корпус | 1 |
| 13 | 0328812 | Шестерня | 2 |
| 14 | 0328813 | Упорная шайба | 2 |
| 15 | 0328814 | Упорная шайба | 2 |
| 16 | 0328815 | Ведущая шестерня | 2 |
| 17 | 0328816 | Вал | 1 |
| 18 | 0328817 | Болт | 12 |
| 19 | 0153412 | Гайка | 1 |
| 20 | 0328818 | Шайба | 4 |
| 21 | 0328819 | Регулировочная шайба 0.15 | 4 |
| 21 | 0328820 | Регулировочная шайба 0.20 | 2 |
| 21 | 0328821 | Регулировочная шайба 0.50 | 2 |
| 22 | 0328822 | Масляное уплотнение | 1 |
| 23 | 0328823 | Подшипник | 2 |
| 24 | 0328824 | Болт | 6 |
| 25 | 0328825 | Болт | 4 |
| 26 | 0328826 | Пружинная шайба | 6 |
| 27 | 0328827 | Пружинный штифт | 1 |
| 28 | 0328828 | Подшипник | 1 |
| 29 | 0328829 | Подшипник | 1 |
| 30 | 0328830 | Болт | 2 |
| 31 | 0328831 | Гайка | 2 |
| 32 | 0328830 | Болт | 12 |
| 33 | 0328832 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
