Кабина группа — HITACHI EX100W

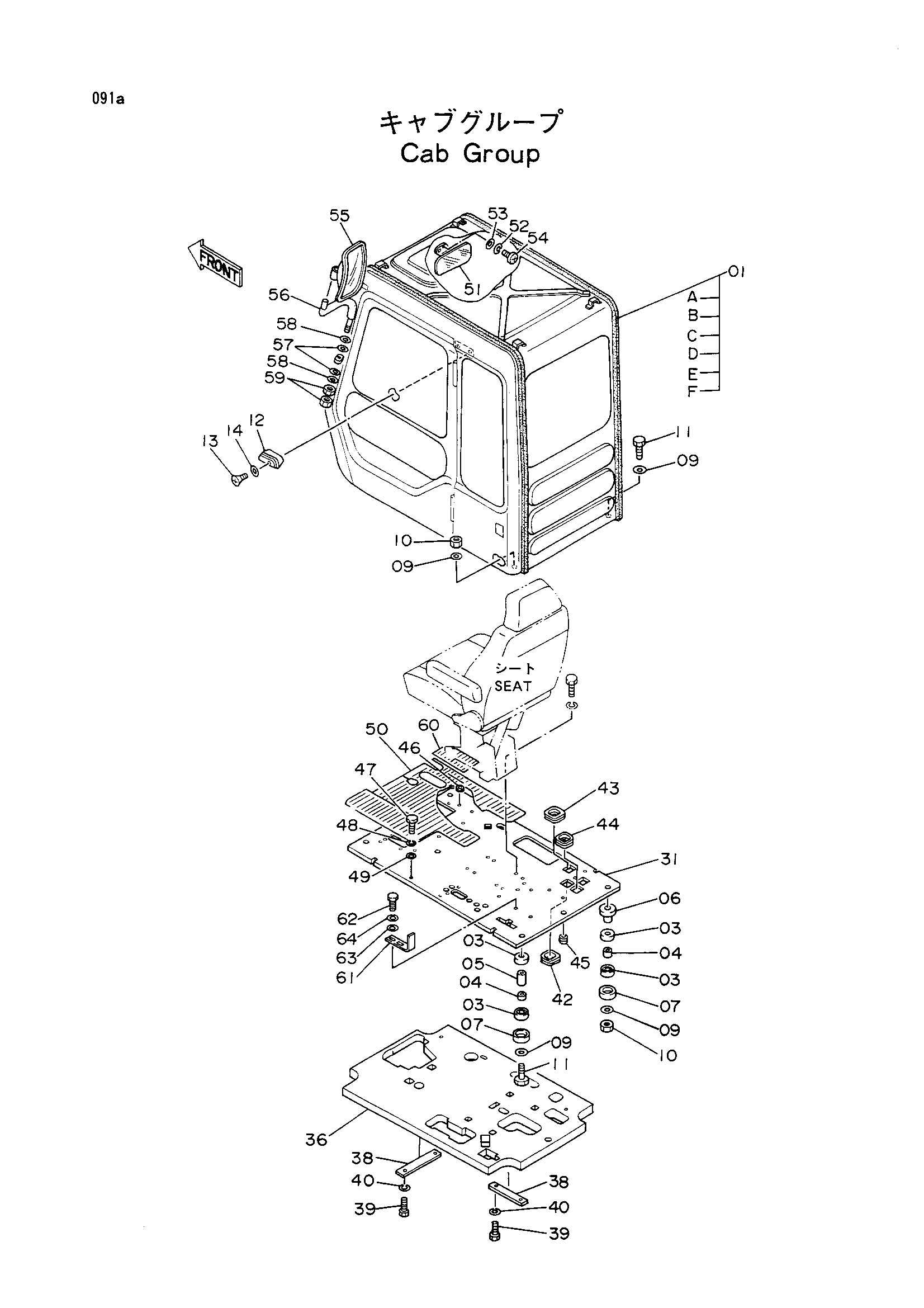

Заводская схема «Кабина группа» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4191692	Кабина в сборе	1
03	4200084	Резиновая прокладка	8
04	4200085	Резиновая прокладка	4
05	4200086	Проставка	3
06	9727615	Ограничитель	1
07	4185675	Ограничитель	4
09	4114405	Шайба	8
10	M660016	U-образная гайка	4
11	4203189	Болт	4
12	4146719	Асхтрай	1
13	M430510	Винт	2
14	A590105	Шайба	2
31	6008736	Пластина	1
36	2025435	Стекло воол	1
38	4204646	Пластина	3
39	J901025	Болт	6
40	A590910	Пружинная шайба	6
42	4205082	Резиновая втулка	1
43	4205081	Резиновая втулка	1
44	4205080	Резиновая втулка	1
45	4205084	Резиновая втулка	1
46	4196453	Резиновая втулка	1
47	J901030	Болт	2
48	A590910	Пружинная шайба	2
49	4114402	Шайба	2
50	1011456	Коврик	1
51	965452	Зеркало	1
52	A590906	Пружинная шайба	2
53	A590106	Плоская шайба	2
54	M430616	Винт	2
55	4165676	Зеркало	1
56	3039640	Стойка	1
57	4172172	Тарельчатая пружина	2
58	A590112	Шайба	2
59	J950012	Гайка	2
60	4217423	Коврик	1
61	4215494	Кронштейн	1
62	J901025	Болт	2
63	A590110	Плоская шайба	2
64	A590910	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
