Противовес вал — HITACHI EX100W

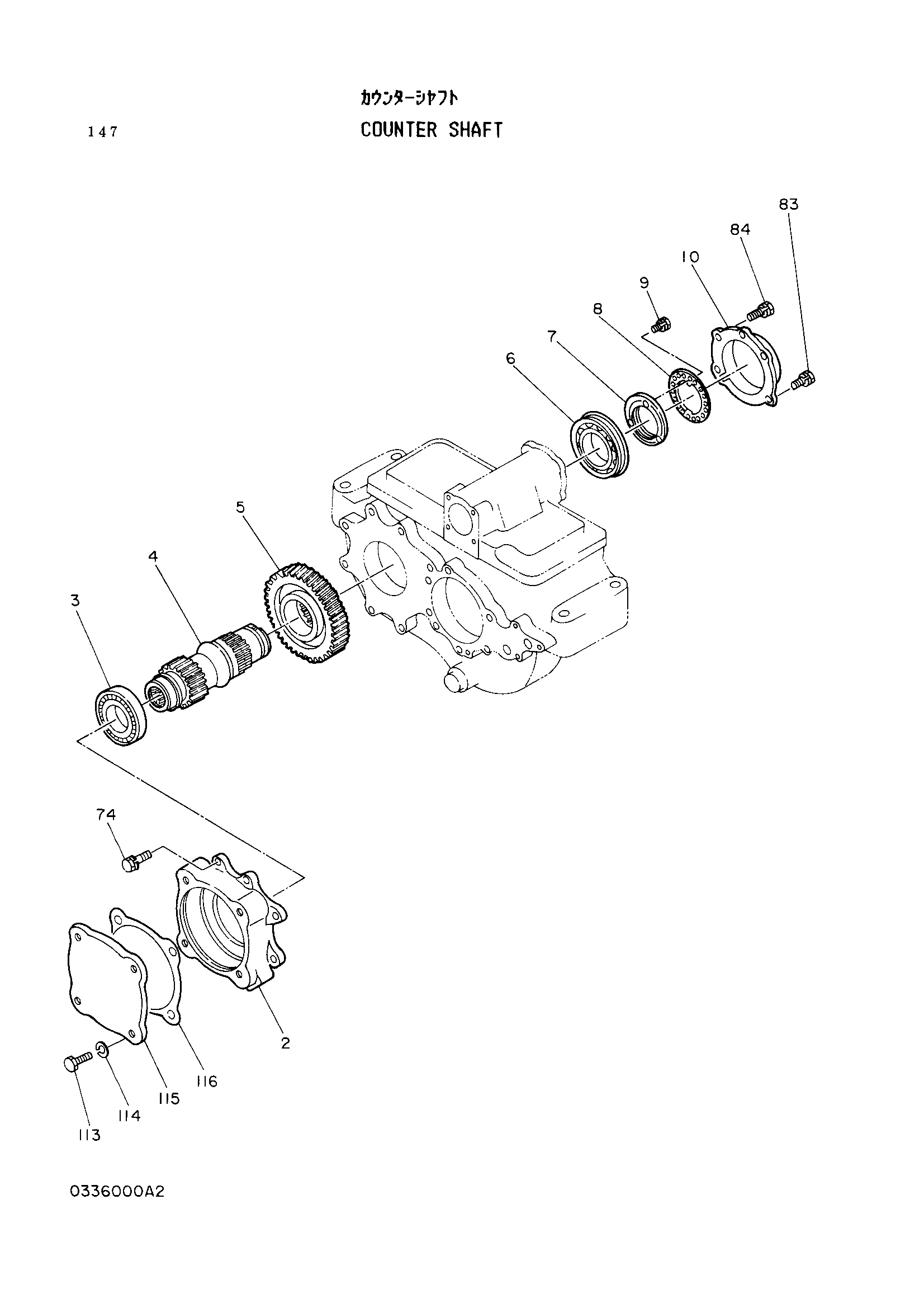

Заводская схема «Противовес вал» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | 0326502 | Корпус | 1 |
| 3 | 0326503 | Подшипник | 1 |
| 4 | 0326504 | Вал | 1 |
| 5 | 0326505 | Шестерня | 1 |
| 6 | 0326506 | Подшипник | 1 |
| 7 | 0326507 | Гайка | 1 |
| 8 | 0326508 | Стопорная шайба | 1 |
| 9 | 0268016 | Болт с шайбой | 3 |
| 10 | 0326509 | Крышка | 1 |
| 74 | 0268610 | Болт с шайбой | 8 |
| 83 | 0268024 | Болт с шайбой | 4 |
| 84 | 0326544 | Болт с шайбой | 2 |
| 113 | 0326565 | Болт | 4 |
| 114 | 0268910 | Пружинная шайба | 4 |
| 115 | 0326566 | Крышка | 1 |
| 116 | 0326567 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
