Пилотный трубопроводы (1) — HITACHI EX100W

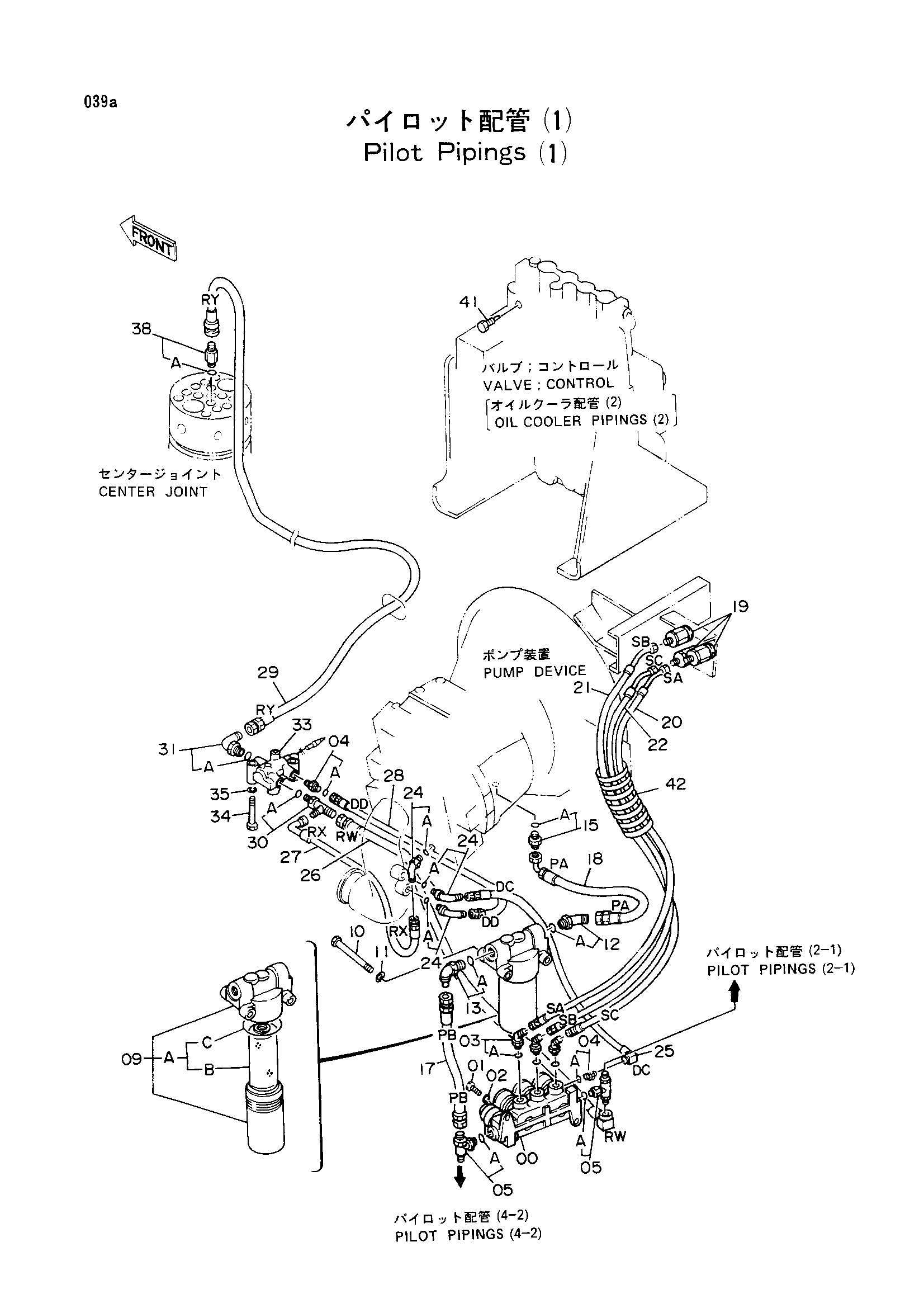

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196411 | Электромагнитный клапан | 1 |
| 01 | J901030 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4193826 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200465 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4208912 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4191300 | Масляный фильтр | 1 |
| 09A | 4207841 | Элемент масляный | 1 |
| 09B | 4191301 | Элемент масляный | 1 |
| 09C | A811065 | Уплотнительное кольцо | 1 |
| 10 | J901000 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4200474 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4200471 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4207997 | Нейлоновый шланг (PB) | 1 |
| 18 | 4210344 | Шланг (PA) | 1 |
| 19 | 4187914 | Гидроцилиндр | 3 |
| 20 | 4210329 | Шланг (SC) | 1 |
| 21 | 4210328 | Шланг (SB) | 1 |
| 22 | 4210327 | Шланг (SA) | 1 |
| 24 | 4154670 | Угловой штуцер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4207998 | Нейлоновый шланг (DC) | 1 |
| 26 | 4207999 | Шланг (RW) | 1 |
| 27 | 4208400 | Шланг (RX) | 1 |
| 28 | 4208401 | Шланг (DD) | 1 |
| 29 | 4208402 | Шланг (RY) | 1 |
| 30 | 4208908 замена: 4219346 | Тройник | 1 |
| 30 | 4219346 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4156434 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200389 | Электромагнитный клапан | 1 |
| 34 | J900865 | Болт | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 38 | 4209931 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4209374 | Пробка | 1 |
| 42 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
