Силовая передача (4X2) — HITACHI EX100W

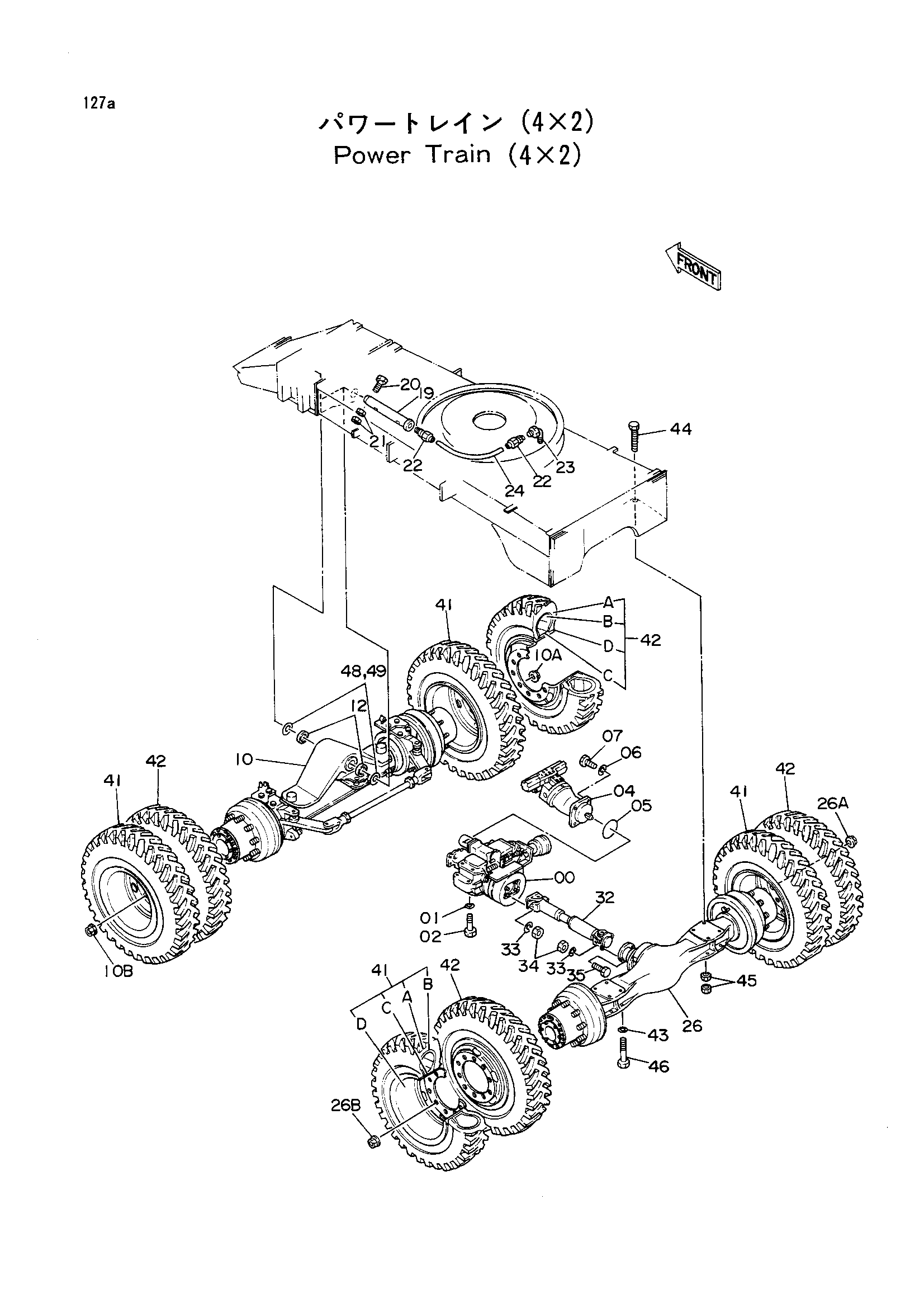

Заводская схема «Силовая передача (4X2)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216544 | Трансмиссия | 1 |
| 01 | 4018545 | Шайба | 4 |
| 02 | J932004 | Болт | 4 |
| 04 | 4178126 | Гидромотор | 1 |
| 05 | A810160 | Уплотнительное кольцо | 1 |
| 06 | A590916 | Пружинная шайба | 4 |
| 07 | J901655 | Болт | 4 |
| 10 | 4215002 | Мост передний | 1 |
| 10A | 4216723 | Гайка (правый) | 10 |
| 10B | 4216724 | Гайка (левый) | 10 |
| 12 | 4065687 | Пылезащитное уплотнение | 2 |
| 19 | 3039552 | Палец | 1 |
| 20 | M121602 | Болт | 1 |
| 21 | M511613 | Гайка | 2 |
| 22 | 4502672 | Разъём | 2 |
| 23 | J75581 | Штуцер | 1 |
| 24 | 4180186 | Трубка | 1 |
| 26 | 4178117 | Задний мост | 1 |
| 26A | 4216723 | Гайка (правый) | 10 |
| 26B | 4216724 | Гайка (левый) | 10 |
| 32 | 4174294 | Вал проп. | 1 |
| 33 | A590912 | Пружинная шайба | 8 |
| 34 | 4151653 | Гайка | 8 |
| 35 | 4151651 | Болт | 4 |
| 41 | 9063982 | Шина в сборе (тойо) | 4 |
| 41 | 9063984 | Шина в сборе (бридгестоне | 4 |
| 41A | 4107181 | Шина | 1 |
| 41A | 4124591 | Шина | 1 |
| 41B | 4505718 | Трубка | 1 |
| 41C | 4505717 | Флап | 1 |
| 41D | 4180079 | Обод | 1 |
| 42 | 9063983 | Шина в сборе (тойо) | 4 |
| 42 | 9063985 | Шина в сборе (бридгестоне | 4 |
| 42A | 4107181 | Шина | 1 |
| 42A | 4124591 | Шина | 1 |
| 42B | 4505718 | Трубка | 1 |
| 42C | 4505717 | Флап | 1 |
| 42D | 4180079 | Обод | 1 |
| 43 | 4085614 | Шайба | 4 |
| 44 | J932418 | Болт | 4 |
| 45 | J951024 | Гайка | 8 |
| 46 | J932416 | Болт | 4 |
| 48 | 4075357 | Шайба 1.0 | 2 |
| 49 | 4075358 | Шайба 2.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
