Воздушный трубопроводы (2-1) — HITACHI EX100W

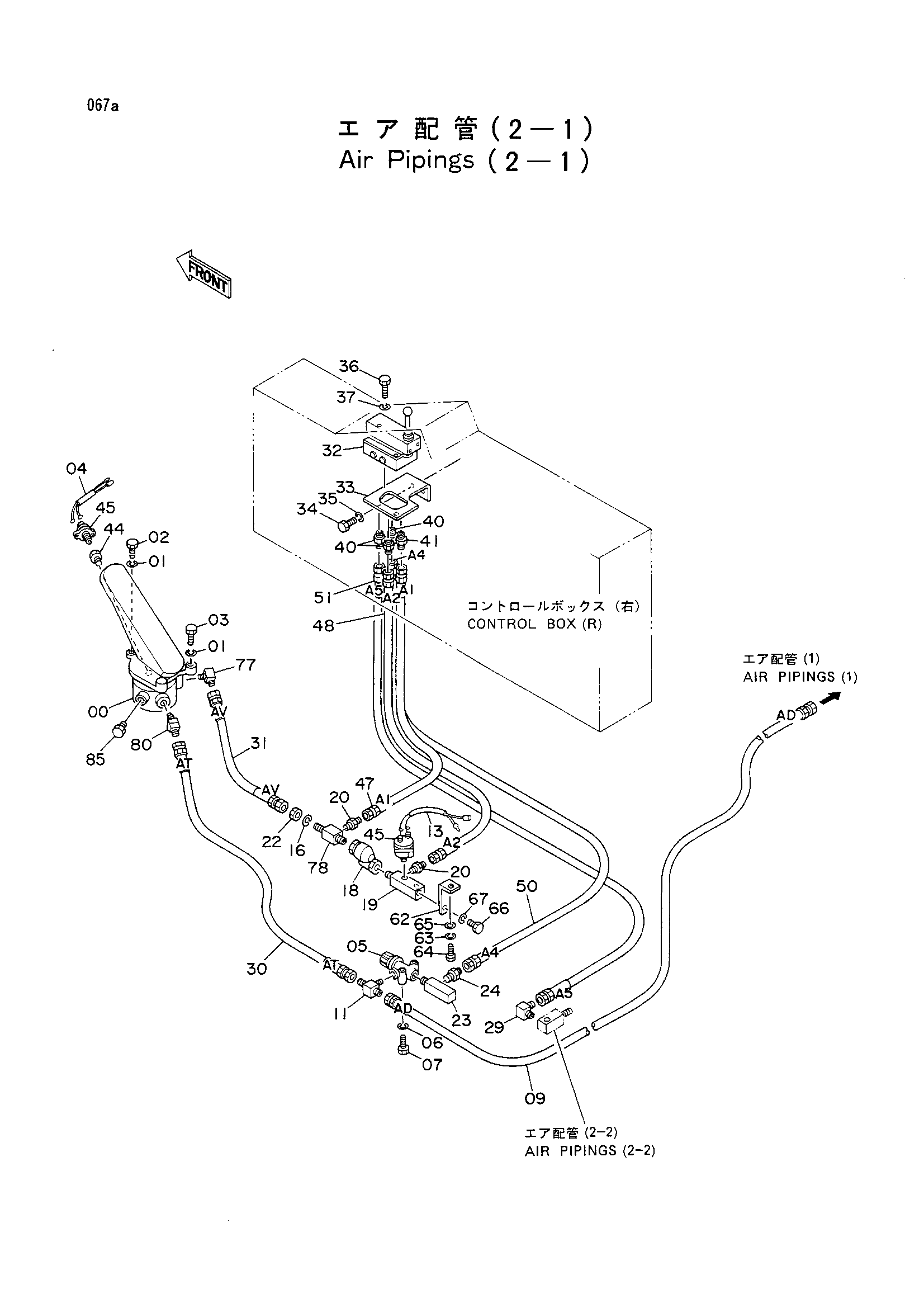

Заводская схема «Воздушный трубопроводы (2-1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4086378 | Тормозной клапан | 1 |
| 01 | A590910 | Пружинная шайба | 3 |
| 02 | J901030 | Болт | 1 |
| 03 | J901040 | Болт | 2 |
| 04 | 4218695 | Жгут проводов | 1 |
| 05 | 4123646 | Клапан защитный | 1 |
| 06 | A590906 | Пружинная шайба | 2 |
| 07 | J900645 | Болт | 2 |
| 09 | 4208443 | Шланг (AO) | 1 |
| 11 | 4211164 | Тройник | 1 |
| 13 | 4218693 | Жгут проводов | 1 |
| 16 | A590916 | Пружинная шайба | 1 |
| 18 | 986953 | Обратный клапан | 1 |
| 19 | 4195752 | Адаптер | 1 |
| 20 | 4154651 | Адаптер | 2 |
| 22 | 4202531 | Гайка | 1 |
| 23 | 4195753 | Адаптер | 1 |
| 24 | 4154651 | Адаптер | 1 |
| 29 | 4154656 | Угловой штуцер | 1 |
| 30 | 4210343 | Шланг (AT) | 1 |
| 31 | 4210342 | Шланг (AV) | 1 |
| 32 | 4182317 | Гидрораспределитель | 1 |
| 33 | 3036861 | Кронштейн | 1 |
| 34 | J900820 | Болт | 2 |
| 35 | A590908 | Пружинная шайба | 2 |
| 36 | J900645 | Болт | 2 |
| 37 | A590906 | Пружинная шайба | 2 |
| 40 | 4154651 | Адаптер | 3 |
| 41 | 4156430 | Адаптер | 1 |
| 44 | 94-1601 | Переходник | 1 |
| 45 | 4086377 | Датчик давления | 2 |
| 47 | 4208444 | Шланг (A1) | 1 |
| 48 | 4208445 | Шланг (A2) | 1 |
| 50 | 4208446 | Шланг (A4) | 1 |
| 51 | 4208447 | Шланг (A5) | 1 |
| 62 | 4208620 | Кронштейн | 1 |
| 63 | A590908 | Пружинная шайба | 1 |
| 64 | J900814 | Болт | 1 |
| 65 | A590108 | Плоская шайба | 1 |
| 66 | J901016 | Болт | 1 |
| 67 | A590910 | Пружинная шайба | 1 |
| 77 | 4154657 | Угловой штуцер | 1 |
| 78 | 4211165 | Адаптер | 1 |
| 80 | 4157919 | Угловой штуцер | 1 |
| 85 | 94-2012 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
