Каталог запчастей HITACHI
Электрооборудование (5) — HITACHI EX100W

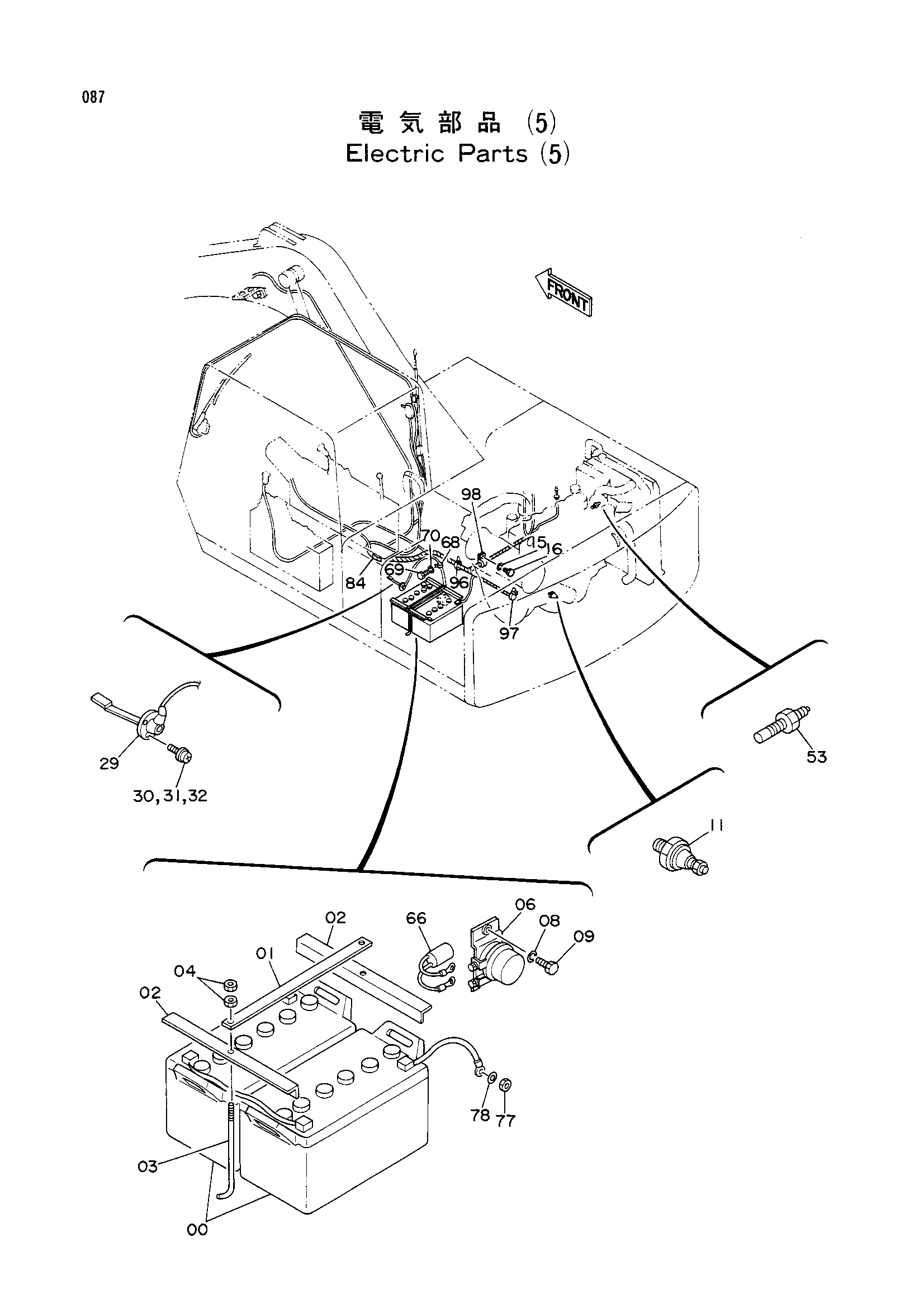

Заводская схема «Электрооборудование (5)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177681 | Аккумулятор | 2 |
| 01 | 4177556 | Стойка | 1 |
| 02 | 4131299 | Держатель | 2 |
| 03 | 4177557 | Болт | 2 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4031771 | Реле аккумулятор | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J900825 | Болт | 2 |
| 11 | 4056521 | Датчик давления | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | J901016 | Болт | 1 |
| 29 | 4151888 | Выключатель уровень (масляный) | 1 |
| 30 | J460514 | Винт с шайбой | 3 |
| 30 | M430513 замена: J460514 | Винт | 3 |
| 31 | A590905 | Пружинная шайба | 3 |
| 32 | A590105 | Шайба | 3 |
| 53 | 4187223 | Блок (термостатический измеритель) | 1 |
| 66 | 4191038 | Фусибле-линк | 1 |
| 68 | 4190276 | Зажим | 1 |
| 69 | J901016 | Болт | 1 |
| 70 | A590910 | Пружинная шайба | 1 |
| 77 | J950010 | Гайка (аккумулятор масса) | 1 |
| 78 | A590110 | Шайба (аккумулятор масса) | 1 |
| 84 | 4197098 | Жгут проводов | 1 |
| 96 | 4055312 | Ленточный зажим | 5 |
| 97 | 4055311 | Ленточный зажим | 20 |
| 98 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
