Пилотный трубопроводы (2-1) — HITACHI EX100W

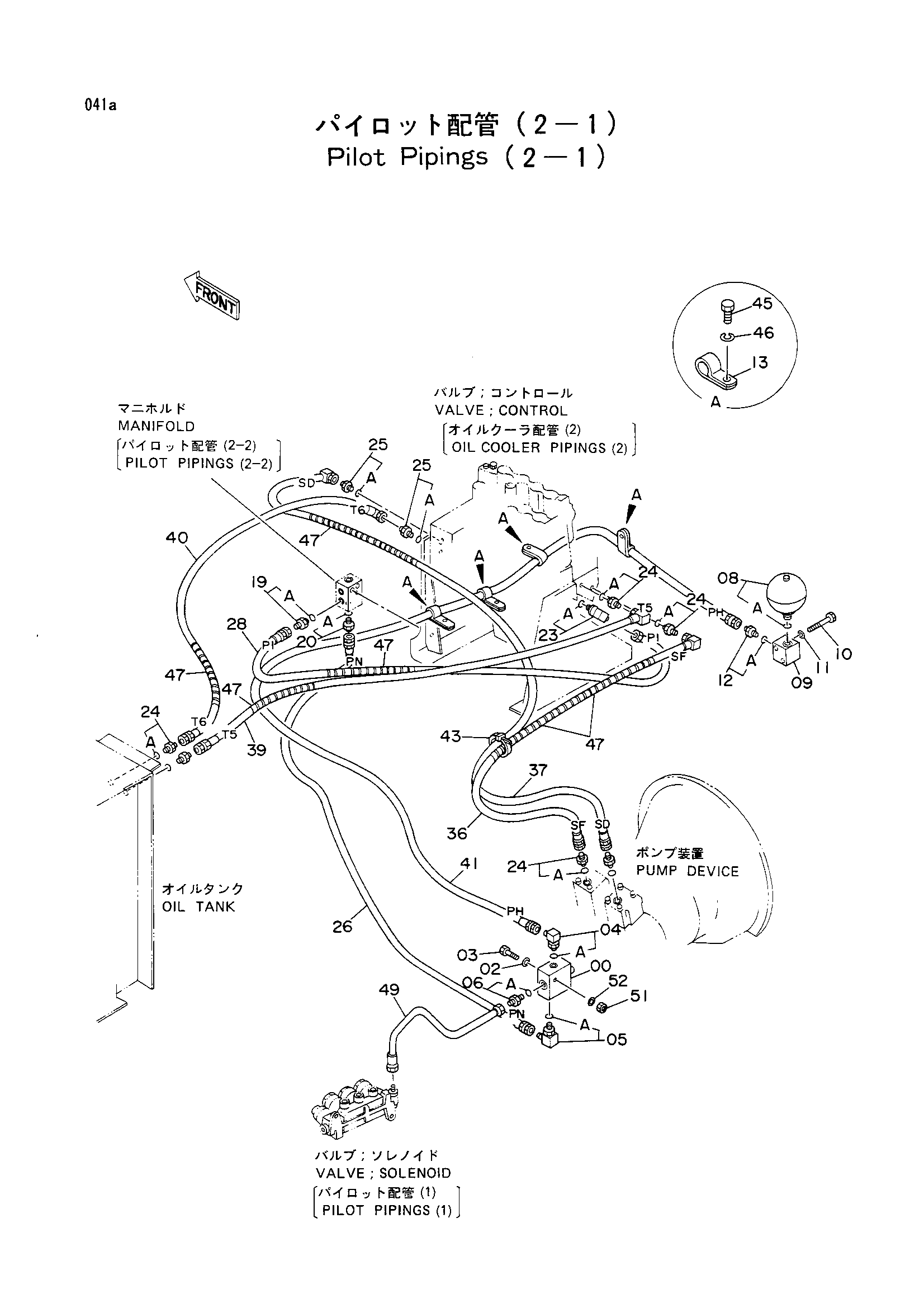

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072360 | Обратный клапан | 1 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | J901060 | Болт | 2 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200469 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4195978 | Гидроаккумулятор | 1 |
| 08A | 954493 | Уплотнительное кольцо | 1 |
| 09 | 3036998 | Блок | 1 |
| 10 | J901060 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4200465 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4190253 | Зажим | 4 |
| 19 | 4200465 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200467 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4209776 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4214475 | Шланг (PN) | 1 |
| 28 | 4200498 | Нейлоновый шланг (PI) | 1 |
| 36 | 4208404 | Нейлоновый шланг (SF) | 1 |
| 37 | 4208405 | Нейлоновый шланг (SD) | 1 |
| 39 | 4203007 | Нейлоновый шланг (T5) | 1 |
| 40 | 4203008 | Нейлоновый шланг (T6) | 1 |
| 41 | 4208407 | Шланг (PH) | 1 |
| 43 | 4055312 | Ленточный зажим | 3 |
| 45 | J901016 | Болт | 4 |
| 46 | A590910 | Пружинная шайба | 4 |
| 47 | 4133527 | Защитный кожух | 7 |
| 49 | 8039220 | Трубка | 1 |
| 51 | J950010 | Гайка | 2 |
| 52 | A590110 замена: J217083 | Плоская шайба | 2 |
| 52 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
