Индепендент аутригер трубопроводы (верхняя платформа): 4 — HITACHI EX100W

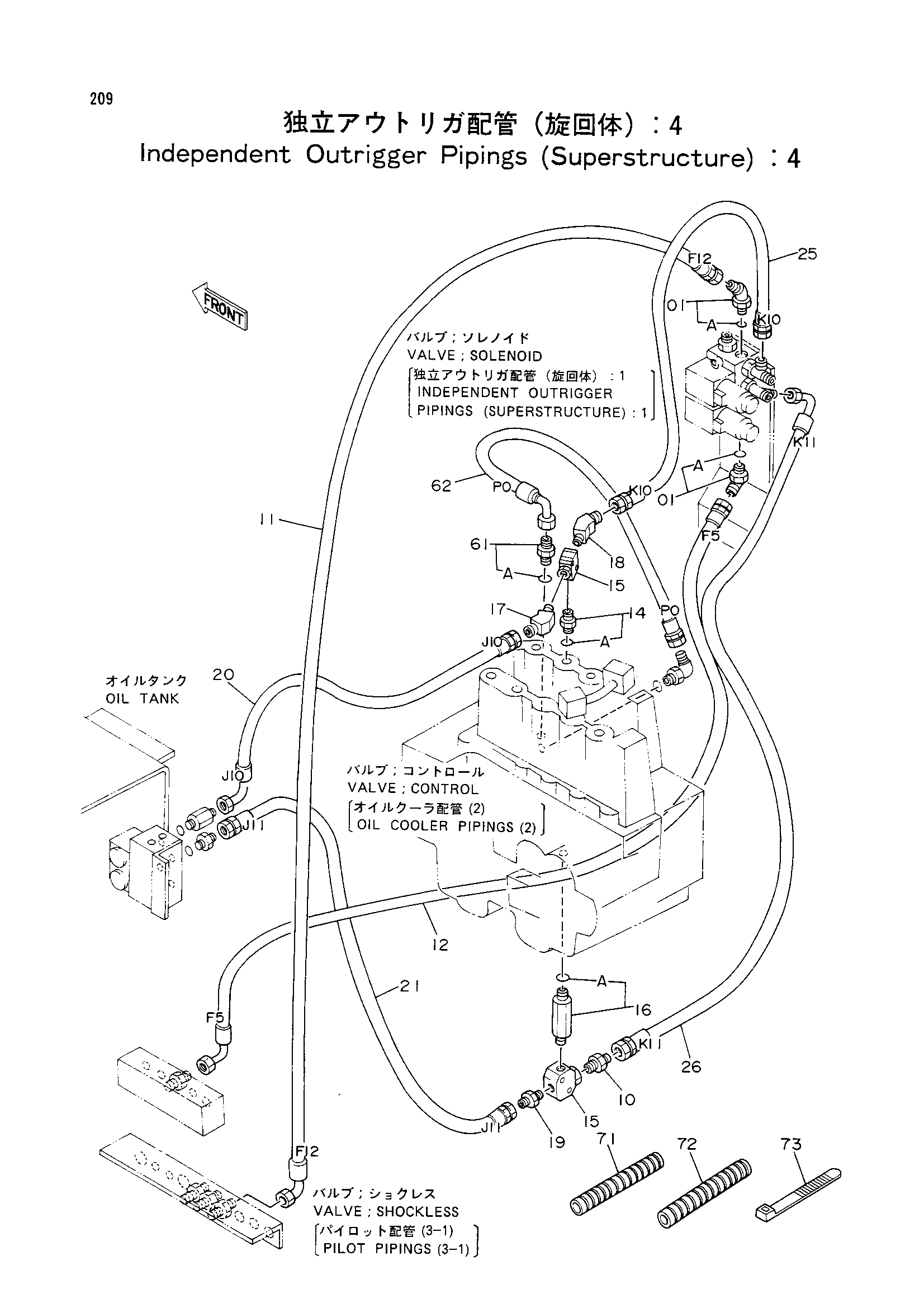

Заводская схема «Индепендент аутригер трубопроводы (верхняя платформа): 4» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200472 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154651 | Адаптер | 1 |
| 11 | 4228797 | Нейлоновый шланг (F12) | 1 |
| 12 | 4228798 | Нейлоновый шланг (F5) | 1 |
| 14 | 4219344 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4219700 | Челночный клапан | 2 |
| 16 | 4230003 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4219342 | Угловой штуцер | 1 |
| 18 | 4154655 | Угловой штуцер | 1 |
| 19 | 4215648 | Адаптер | 1 |
| 20 | 4228799 | Нейлоновый шланг (J10) | 1 |
| 21 | 4229801 | Нейлоновый шланг (J11) | 1 |
| 25 | 4229803 | Нейлоновый шланг (K10) | 1 |
| 26 | 4229804 | Нейлоновый шланг (K11) | 1 |
| 61 | 4200465 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4229809 | Нейлоновый шланг (P0) | 1 |
| 71 | 4044420 | Защитный кожух | 8 |
| 72 | 4133527 | Защитный кожух | 12 |
| 73 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
