Масляный радиатор трубопроводы (1) — HITACHI EX100W

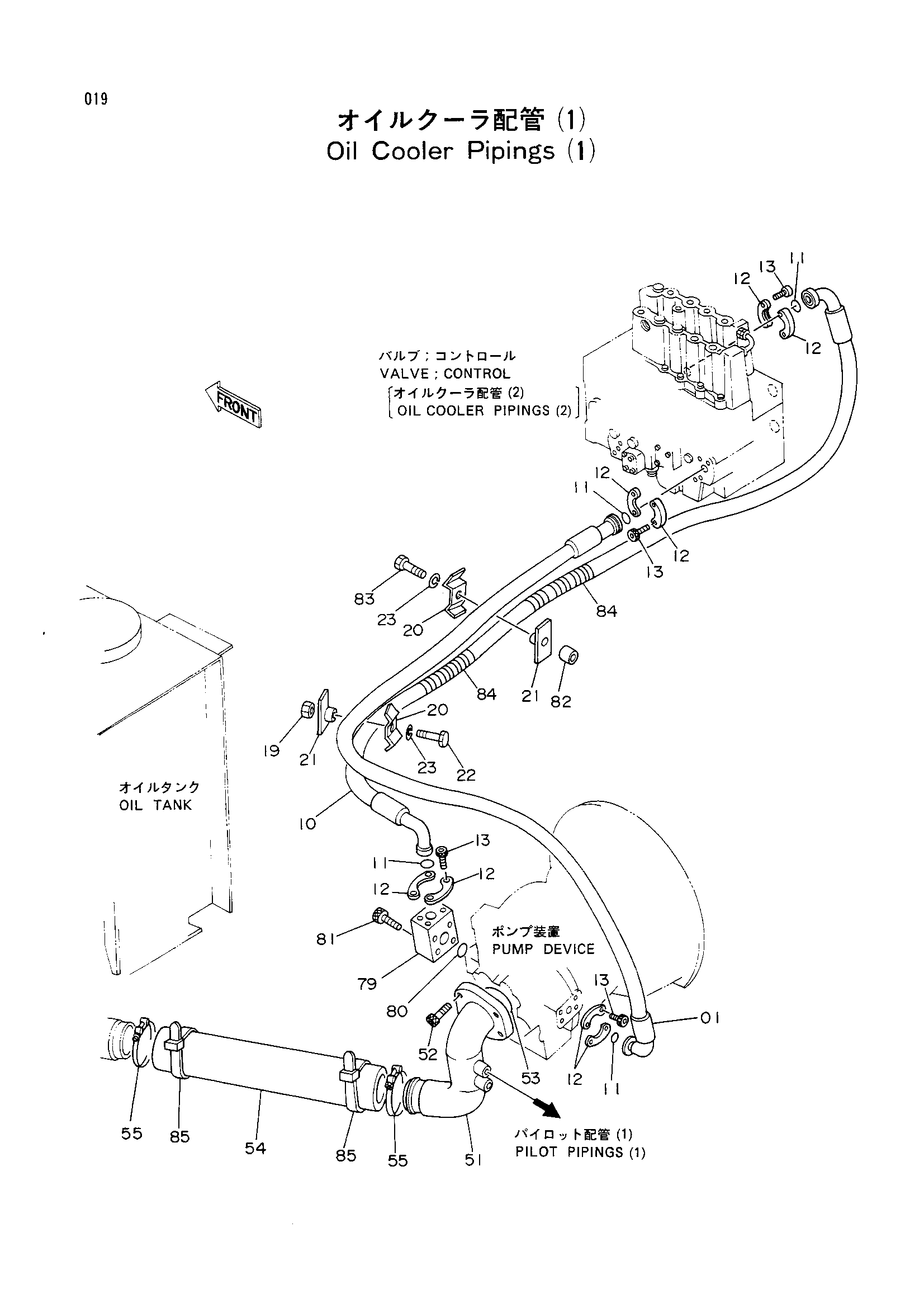

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204131 | Шланг | 1 |
| 10 | 4196205 | Шланг | 1 |
| 11 | 971489 | Уплотнительное кольцо | 4 |
| 12 | 986910 | Разъёмный фланец | 8 |
| 13 | M341030 | Болт с внутренним шестигранником | 16 |
| 19 | J950012 | Гайка | 1 |
| 20 | 4202103 | Хомут | 2 |
| 21 | 9727633 | Хомут | 2 |
| 22 | J901250 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 2 |
| 51 | 8037147 | Всасывающая трубка | 1 |
| 52 | M341640 | Болт с внутренним шестигранником | 4 |
| 52 | M341645 замена: M341640 | Болт с внутренним шестигранником | 4 |
| 53 | A811085 | Уплотнительное кольцо | 1 |
| 54 | 4120314 | Резиновый шланг | 1 |
| 55 | 4152704 замена: 4263765 | Хомут шланга | 2 |
| 55 | 4263765 | Хомут шланга | 2 |
| 79 | 3036411 | Блок | 1 |
| 80 | A811030 | Уплотнительное кольцо | 1 |
| 81 | M341060 | Болт с внутренним шестигранником | 4 |
| 82 | 4195161 | Проставка | 1 |
| 83 | J901265 | Болт | 1 |
| 84 | 4044420 | Защитный кожух | 4 |
| 85 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
