Пилотный трубопроводы (4-1) — HITACHI EX100W

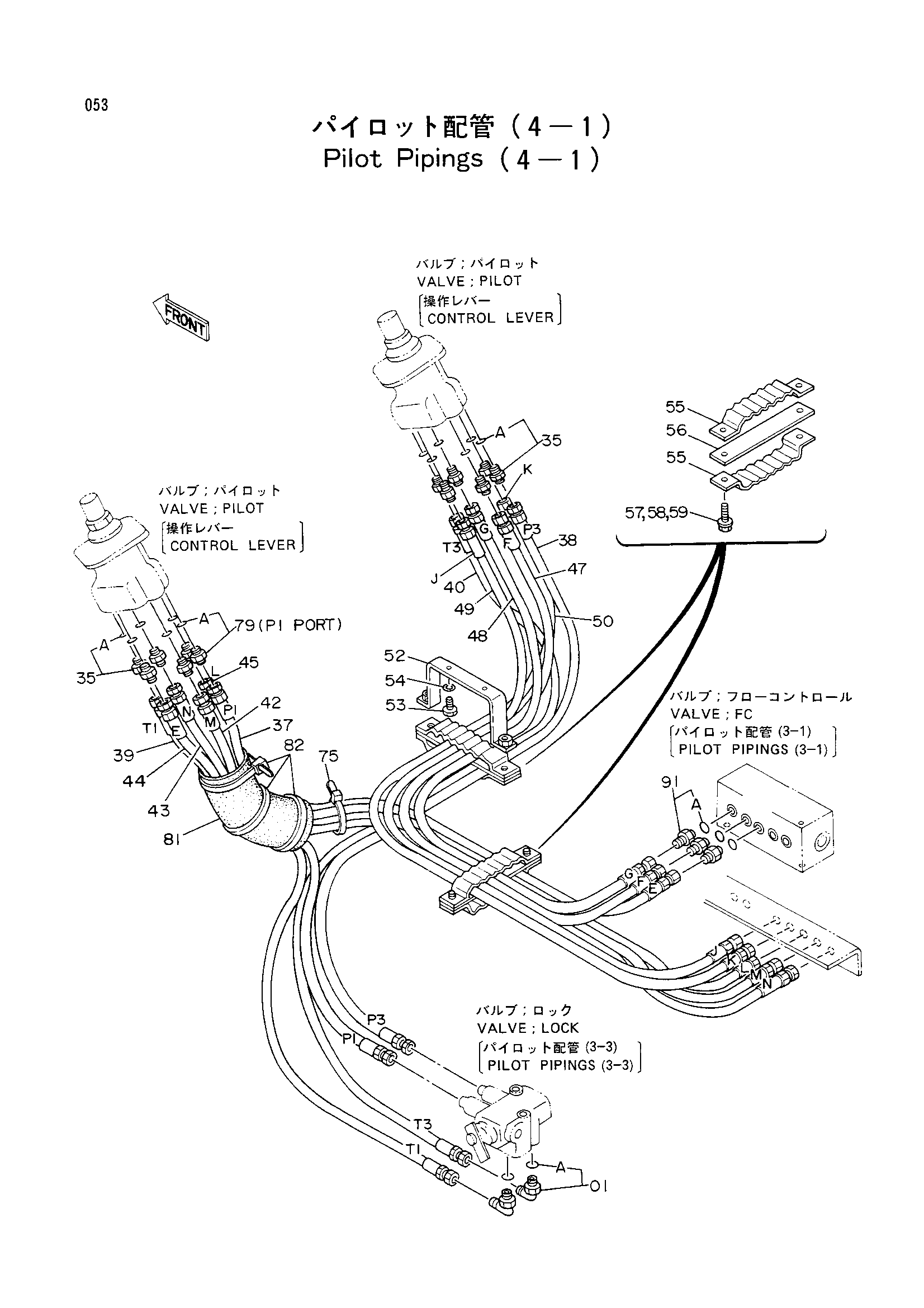

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4200467 | Адаптер | 11 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4208422 | Шланг (P1) | 1 |
| 37 | 4231252 | Шланг | 1 |
| 38 | 4208423 | Нейлоновый шланг (P3) | 1 |
| 39 | 4208424 | Шланг (T1) | 1 |
| 40 | 4203028 | Нейлоновый шланг (T3) | 1 |
| 42 | 4208425 | Шланг (M) | 1 |
| 43 | 4208426 | Шланг (N) | 1 |
| 44 | 4208427 | Шланг (E) | 1 |
| 45 | 4208428 | Шланг (левый) | 1 |
| 47 | 4208429 | Нейлоновый шланг (F) | 1 |
| 48 | 4208430 | Нейлоновый шланг (G) | 1 |
| 49 | 4208431 | Нейлоновый шланг (J) | 1 |
| 50 | 4208432 | Нейлоновый шланг (K) | 1 |
| 52 | 8038404 | Кронштейн | 1 |
| 53 | J901016 | Болт | 2 |
| 54 | A590910 | Пружинная шайба | 2 |
| 55 | 9727639 | Хомут шланга | 4 |
| 56 | 9727637 | Пластина | 2 |
| 57 | J021035 замена: J021040 | Болт с шайбой | 4 |
| 57 | J021040 | Болт с шайбой | 4 |
| 57 | J901035 замена: J021035 | Болт | 4 |
| 58 | A590110 | Плоская шайба | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 75 | 4055312 | Ленточный зажим | 5 |
| 79 | 4200465 | Адаптер S (P3) | 1 |
| 79 | 4200467 | Адаптер S (P3) | 1 |
| 79A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4219918 | Резиновая втулка | 1 |
| 82 | 4121859 | Ленточный зажим | 3 |
| 91 | 4200466 | Адаптер | 3 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
