Рычаг управления — HITACHI EX100W

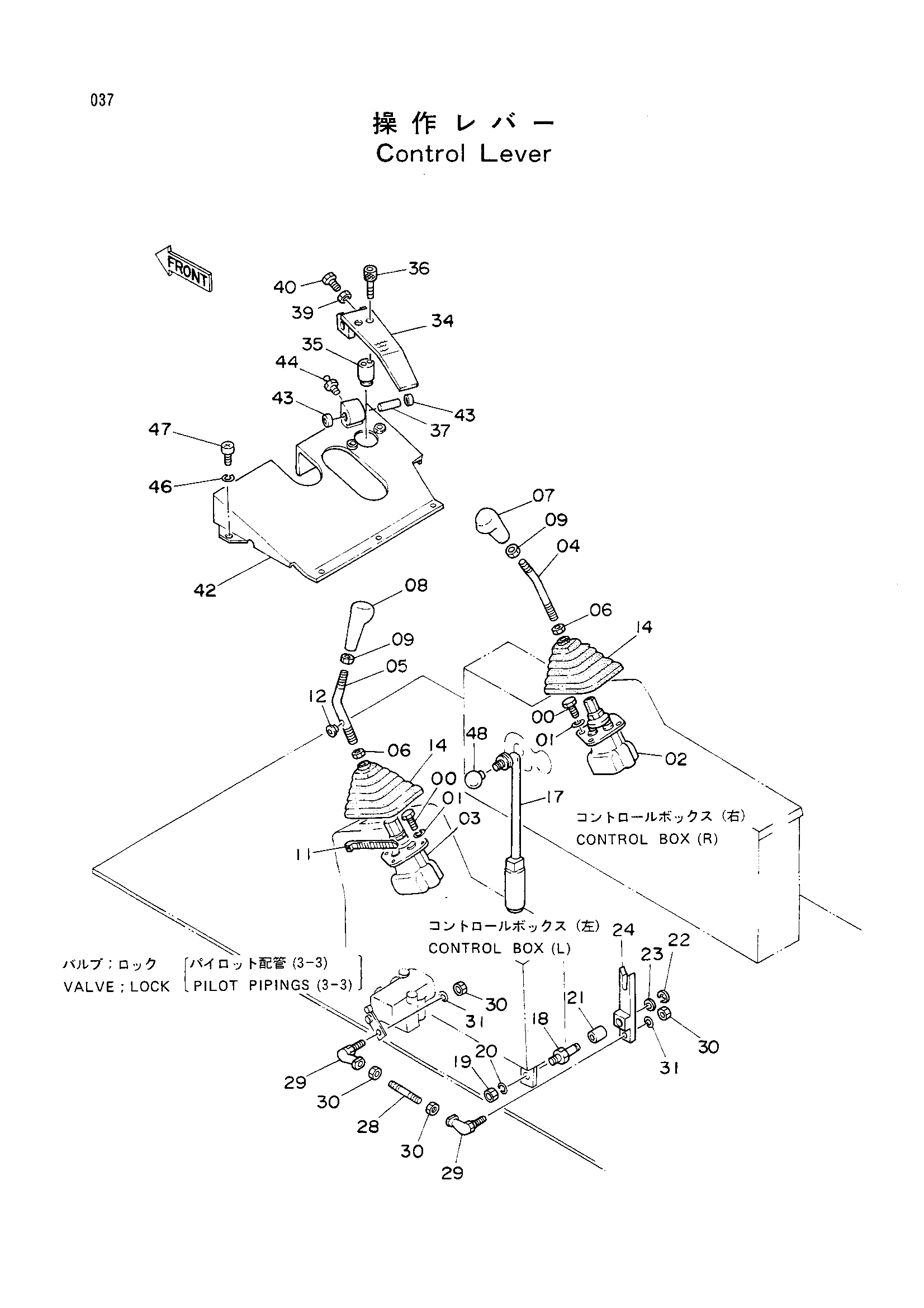

Заводская схема «Рычаг управления» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J900616 | Болт | 8 |
| 01 | A590906 | Пружинная шайба | 8 |
| 02 | 9077345 замена: 9107500 | Пилотный клапан (правый) | 1 |
| 02 | 9107500 | Пилотный клапан (правый) | 1 |
| 03 | 9077345 замена: 9100155 | Пилотный клапан (левый) | 1 |
| 03 | 9100155 замена: 9107501 | Пилотный клапан (левый) | 1 |
| 03 | 9107501 | Пилотный клапан (левый) | 1 |
| 04 | 8038793 | Рычаг | 1 |
| 05 | 8038794 | Рычаг | 1 |
| 06 | J950014 | Гайка | 2 |
| 07 | 4196693 | Рукоятка | 1 |
| 08 | 4196694 | Рукоятка | 1 |
| 09 | 4201107 | Гайка | 2 |
| 11 | 4055311 | Ленточный зажим | 1 |
| 12 | 487081 | Резиновая втулка | 1 |
| 14 | 2024493 | Защитный чехол | 2 |
| 17 | 8039635 | Блокировка поворот | 1 |
| 18 | 4214100 | Вал | 1 |
| 19 | J952014 | Гайка | 1 |
| 20 | A590914 | Пружинная шайба | 1 |
| 21 | 4173387 | Втулка | 1 |
| 22 | 991337 | Стопорное кольцо | 1 |
| 23 | A590114 | Плоская шайба | 2 |
| 24 | 9729064 | Рычаг | 1 |
| 28 | 4214099 | Шток | 1 |
| 29 | 4056018 | Шарнир | 2 |
| 30 | M500807 | Гайка | 4 |
| 31 | A590908 | Пружинная шайба | 2 |
| 34 | 8040357 | Педаль | 1 |
| 35 | 4214729 | Накладка | 1 |
| 36 | M340614 | Болт с внутренним шестигранником | 2 |
| 37 | 4181777 | Палец | 1 |
| 39 | M500605 | Гайка | 1 |
| 40 | J900620 | Болт | 1 |
| 42 | 7019063 | Кронштейн | 1 |
| 43 | 4180358 | Игольчатый подшипник | 2 |
| 44 | J75581 | Штуцер | 1 |
| 46 | A590910 | Пружинная шайба | 5 |
| 47 | J901025 | Болт | 5 |
| 48 | 4143169 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
