Отвал трубопроводы (ходовая часть) — HITACHI EX100W

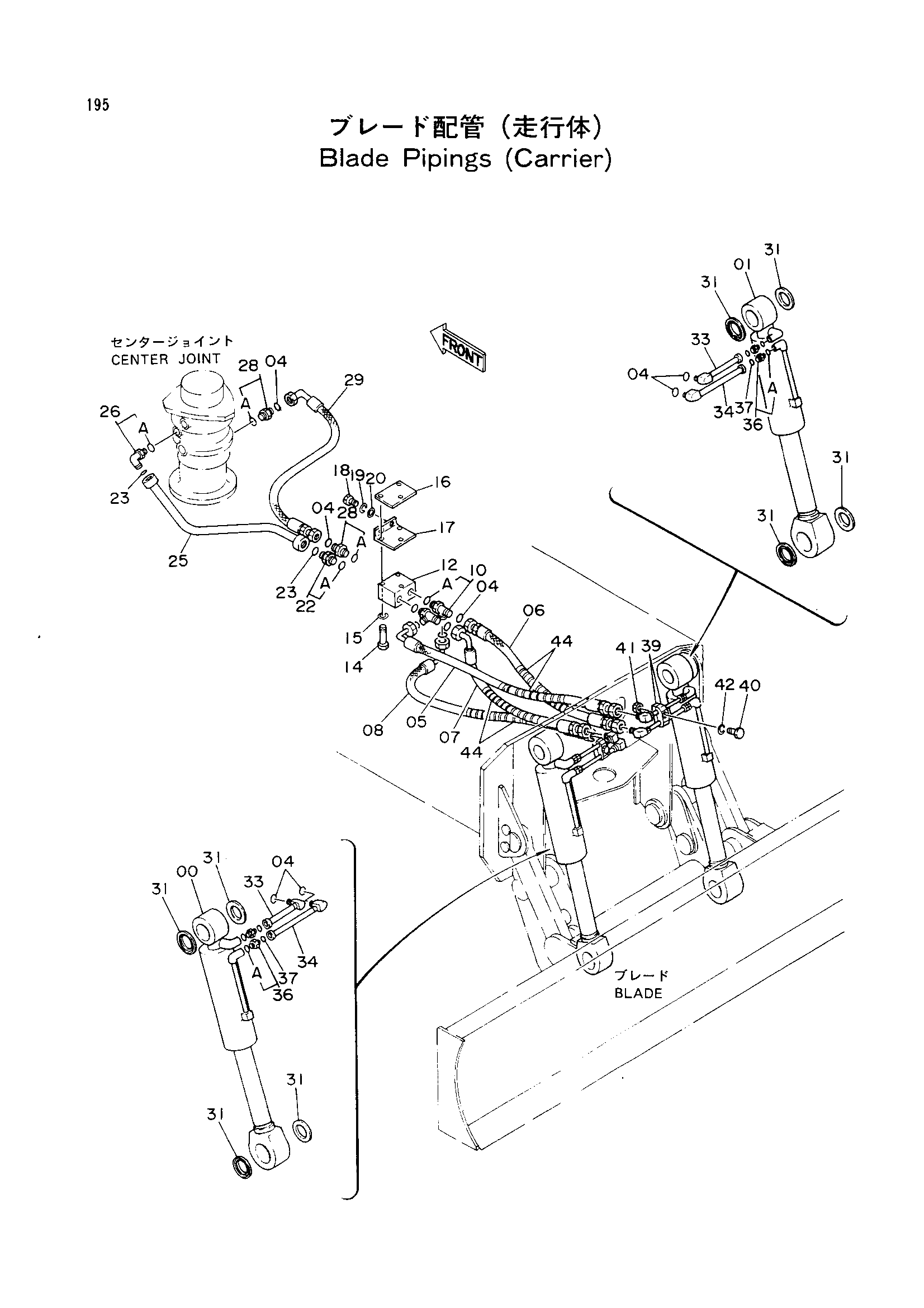

Заводская схема «Отвал трубопроводы (ходовая часть)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231943 | Гидроцилиндр отвала (левый) | 1 |
| 01 | 4231944 | Гидроцилиндр отвала (правый) | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 10 |
| 05 | 4231213 | Шланг | 1 |
| 06 | 4207381 | Шланг | 1 |
| 07 | 4218088 | Шланг | 1 |
| 08 | 4229813 | Шланг | 1 |
| 10 | 4205383 | Тройник | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4195894 | Обратный клапан | 1 |
| 14 | J900875 | Болт | 3 |
| 15 | A590908 | Пружинная шайба | 3 |
| 16 | 4218501 | Пластина | 1 |
| 17 | 4231942 | Кронштейн | 1 |
| 18 | J901025 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J217083 | Шайба | 2 |
| 22 | 4197530 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 8043534 | Трубка | 1 |
| 26 | 4202404 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4189602 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4210313 | Шланг | 1 |
| 31 | 4094086 | Пылезащитное уплотнение | 8 |
| 33 | 9732035 | Трубка | 2 |
| 34 | 9732036 | Трубка | 2 |
| 36 | 4197530 | Адаптер | 4 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4187308 | Уплотнительное кольцо | 4 |
| 39 | 4189858 | Хомут трубки | 4 |
| 40 | J901250 | Болт | 2 |
| 41 | J950012 | Гайка | 2 |
| 42 | A590912 | Пружинная шайба | 2 |
| 44 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
