Облицовка (4) — HITACHI EX100W

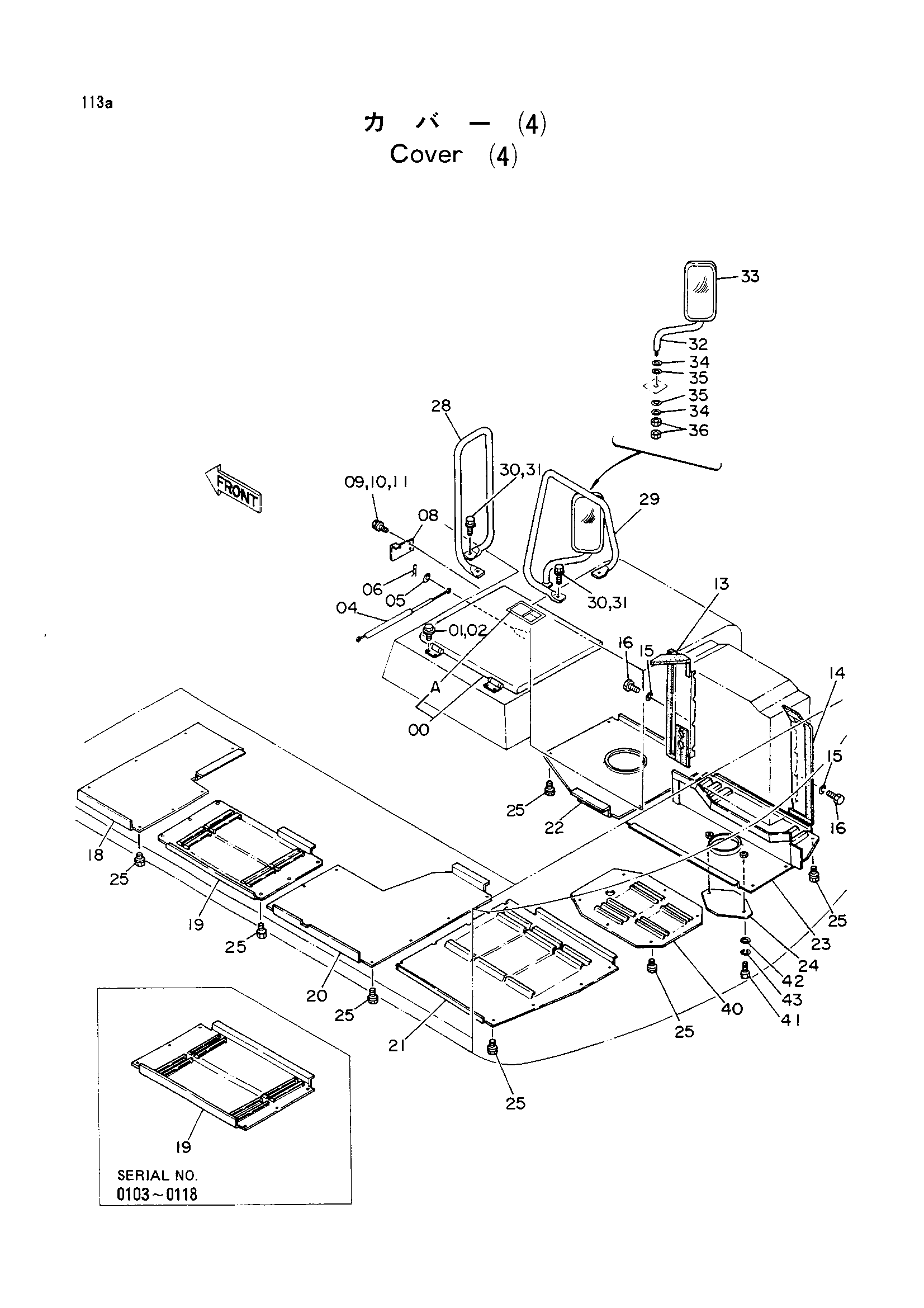

Заводская схема «Облицовка (4)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017630 | Крышка | 1 |
| 00A | 7017862 | Дверь блокировка (1) | 1 |
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | J011020 | Болт с шайбой | 4 |
| 02 | J901020 замена: J011020 | Болт | 4 |
| 04 | 4196560 | Стойка | 1 |
| 05 | A590108 | Шайба | 2 |
| 06 | 4022697 | Стопорный палец | 2 |
| 08 | 4187846 | Кронштейн | 1 |
| 09 | A590108 | Шайба | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | J020820 | Болт с шайбой | 2 |
| 11 | J900820 замена: J020820 | Болт | 2 |
| 13 | 9726785 | Крышка | 1 |
| 14 | 8037330 | Крышка | 1 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | J901016 | Болт | 8 |
| 18 | 3035538 | Крышка | 1 |
| 19 | 3038062 замена: 3039937 | Крышка | 1 |
| 19 | 3039937 | Крышка | 1 |
| 20 | 3038176 | Крышка | 1 |
| 21 | 3037156 | Крышка | 1 |
| 22 | 3035267 | Крышка | 1 |
| 23 | 7017673 | Крышка | 1 |
| 24 | 4196884 | Крышка | 1 |
| 25 | J031230 | Болт | 45 |
| 28 | 8039700 | Стойка | 1 |
| 29 | 8039690 | Стойка | 1 |
| 30 | J011225 | Болт с шайбой | 4 |
| 30 | J901225 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | 4209927 | Стойка | 1 |
| 33 | 4165676 | Зеркало | 1 |
| 34 | A590112 | Шайба | 2 |
| 35 | 4172172 | Тарельчатая пружина | 2 |
| 36 | J950012 | Гайка | 2 |
| 40 | 3037155 | Крышка | 1 |
| 41 | J031230 | Болт с шайбой | 2 |
| 41 | J901225 | Болт | 2 |
| 42 | A590112 | Плоская шайба | 2 |
| 43 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
