Крыло — HITACHI EX100W

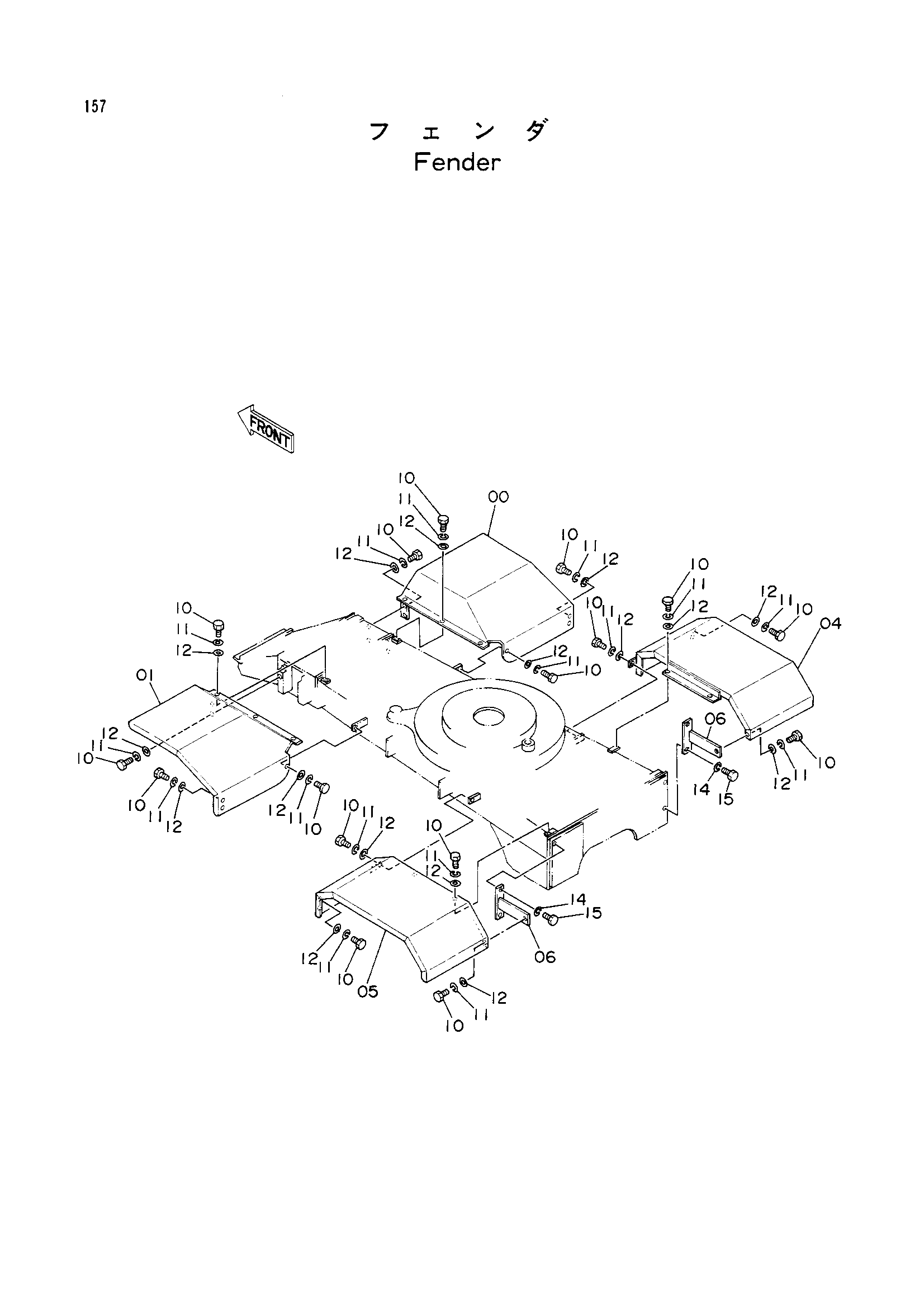

Заводская схема «Крыло» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6007588	Крыло	1
00	6011912	Крыло	1
01	6007589	Крыло	1
01	6011913	Крыло	1
04	7016212	Крыло	1
04	7024499	Крыло	1
05	7016213	Крыло	1
05	7024500	Крыло	1
06	9723983	Кронштейн	2
10	J901225	Болт	24
11	A590912	Пружинная шайба	24
12	449490	Шайба	24
14	A590920	Пружинная шайба	4
15	J932030	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
