Рулевое управление трубопроводы (верхняя платформа) — HITACHI EX100W

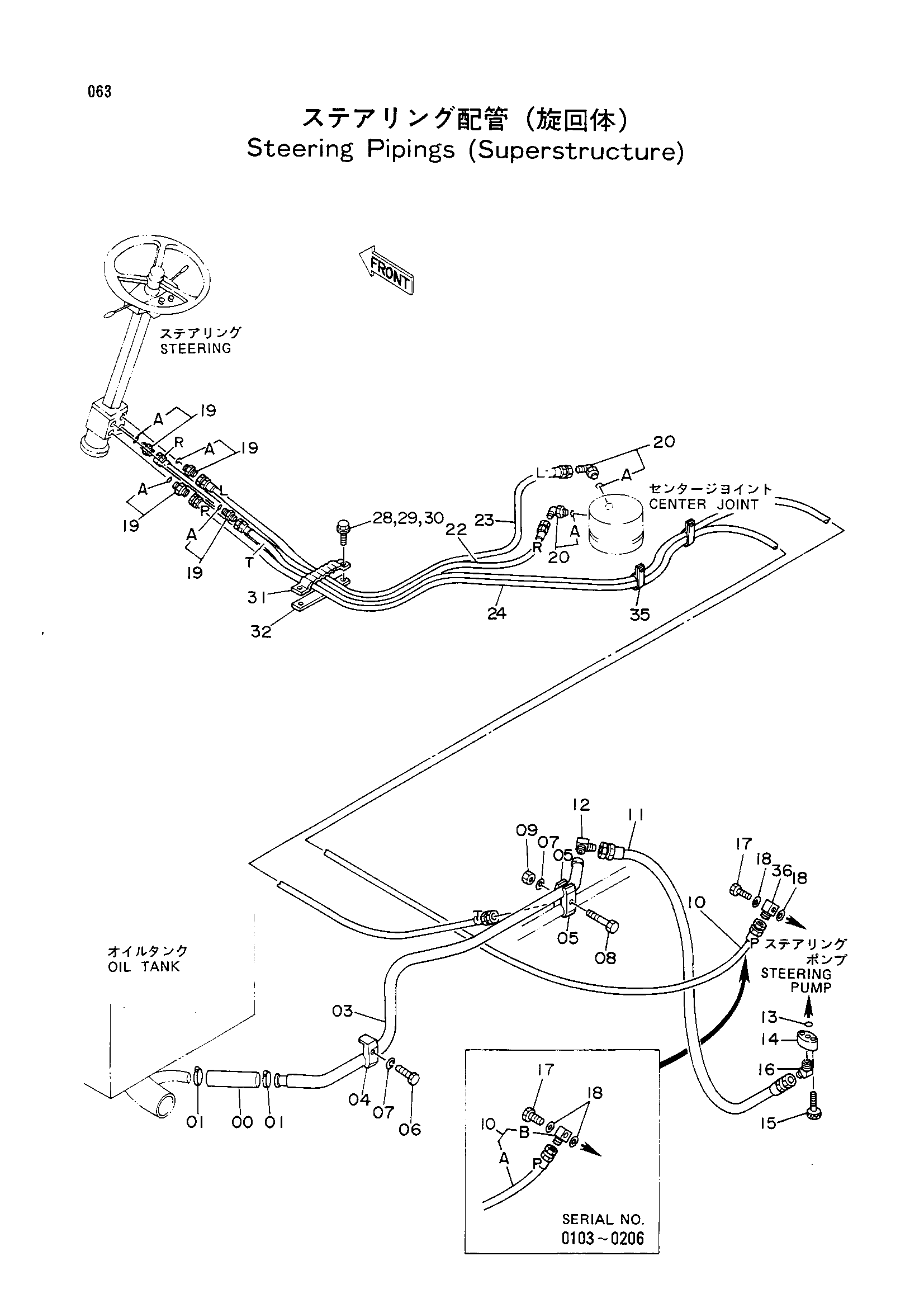

Заводская схема «Рулевое управление трубопроводы (верхняя платформа)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506540 | Шланг | 1 |
| 01 | 4011675 | Хомут шланга | 2 |
| 03 | 9726651 | Всасывающая трубка | 1 |
| 04 | 4190127 | Хомут трубки | 1 |
| 05 | 4189860 | Хомут трубки | 2 |
| 06 | J901265 | Болт | 1 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | J901270 | Болт | 1 |
| 09 | J950012 | Гайка | 1 |
| 10 | 4223581 | Шланг | 1 |
| 10 | 4224648 замена: 4223581 | Шланг | 1 |
| 10 | 4224648 замена: 4223773 | Шланг | 1 |
| 10A | 4223581 | Шланг | 1 |
| 10B | 4223773 | Адаптер | 1 |
| 11 | 4209764 | Шланг | 1 |
| 12 | 4156433 | Угловой штуцер | 1 |
| 13 | 954495 | Уплотнительное кольцо | 1 |
| 14 | 4151538 | Фланец | 1 |
| 15 | M340836 | Болт с внутренним шестигранником | 2 |
| 16 | 4190248 | Угловой штуцер | 1 |
| 17 | 4151540 | Болт проушина | 1 |
| 18 | A890018 | Манжета | 2 |
| 19 | 4209765 | Адаптер | 4 |
| 19A | U10778U | Уплотнительное кольцо | 1 |
| 20 | 4200471 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4207786 | Шланг | 1 |
| 23 | 4207785 | Шланг | 1 |
| 24 | 4207787 | Шланг | 1 |
| 28 | J021035 | Болт с шайбой | 2 |
| 28 | J901035 замена: J021035 | Болт | 2 |
| 29 | A590110 | Плоская шайба | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | 9727639 | Хомут шланга | 1 |
| 32 | 9727637 | Пластина | 1 |
| 35 | 4190264 | Зажим | 2 |
| 36 | 4223773 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
