Указатель панель — HITACHI EX100W

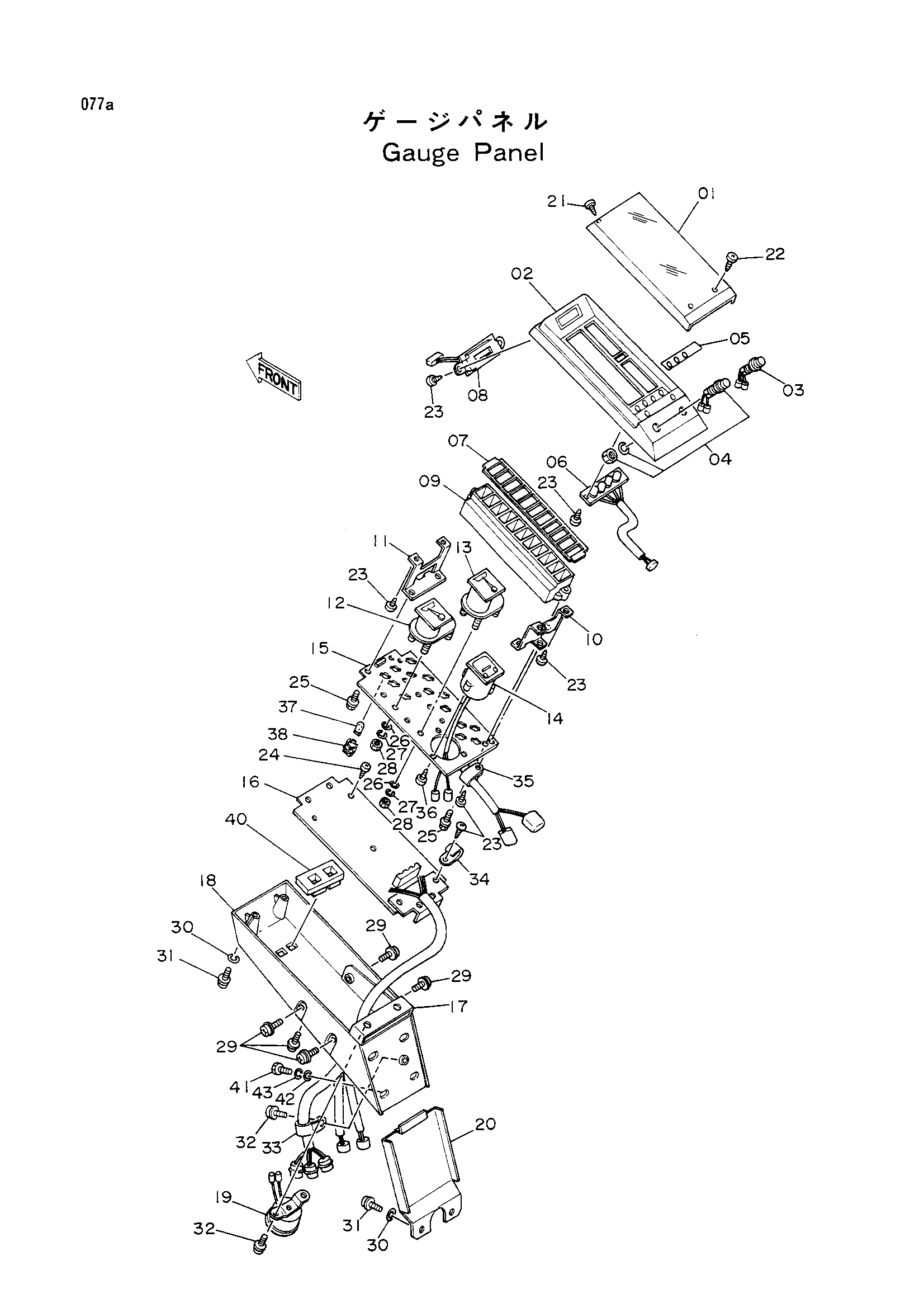

Заводская схема «Указатель панель» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208843 | Крышка | 1 |
| 01-40 | 4209352 | Панель указатель в сборе | 1 |
| 02 | 4208844 | Корпус верхний | 1 |
| 03 | 4208845 | Выключатель (буззер канкел) | 1 |
| 04 | 4208846 | Выключатель (уровень обратный) | 1 |
| 05 | 4213155 | Маск | 1 |
| 06 | 4213156 | Плата | 1 |
| 07 | 4208849 | Ленс предупреждение | 1 |
| 08 | 4208850 | Клокк | 1 |
| 09 | 4208851 | Корпус фонарь | 1 |
| 10 | 4208852 | Кронштейн | 1 |
| 11 | 4208853 | Кронштейн | 1 |
| 12 | 4208854 | Измеритель темп. | 1 |
| 13 | 4208855 | Измеритель топливный | 1 |
| 14 | 4208856 | Измеритель хоур | 1 |
| 15 | 4208857 | Плата измеритель | 1 |
| 16 | 4208858 | Плата управление | 1 |
| 17 | 4208859 | Кронштейн | 1 |
| 18 | 4208860 | Корпус нижний | 1 |
| 19 | 4208861 | Зуммер | 1 |
| 20 | 4208862 | Крышка | 1 |
| 21 | 4208863 замена: 4208864 | Самонарезающий винт | 2 |
| 21 | 4208864 | Самонарезающий винт | 2 |
| 22 | 4208864 | Самонарезающий винт | 2 |
| 23 | 4208865 | Самонарезающий винт | 12 |
| 24 | 4208866 | Самонарезающий винт | 2 |
| 25 | 4208867 | Винт | 5 |
| 26 | 4208868 | Шайба | 8 |
| 27 | A590903 | Пружинная шайба | 8 |
| 28 | M500303 | Гайка | 8 |
| 29 | 4208870 | Винт | 6 |
| 30 | 4208871 | Шайба | 6 |
| 31 | 4208872 | Винт | 6 |
| 32 | 4208873 | Винт | 3 |
| 33 | 4208874 | Зажим | 1 |
| 34 | 4208875 | Зажим | 2 |
| 35 | 4208876 | Зажим | 1 |
| 36 | 4208877 | Самонарезающий винт | 3 |
| 37 | 4208878 | Лампа | 15 |
| 38 | 4208879 | Разъём лампа | 15 |
| 40 | 4252141 | Крышка | 1 |
| 41 | J900820 | Болт | 4 |
| 42 | A590108 | Шайба | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
