Аутригер — HITACHI EX100W

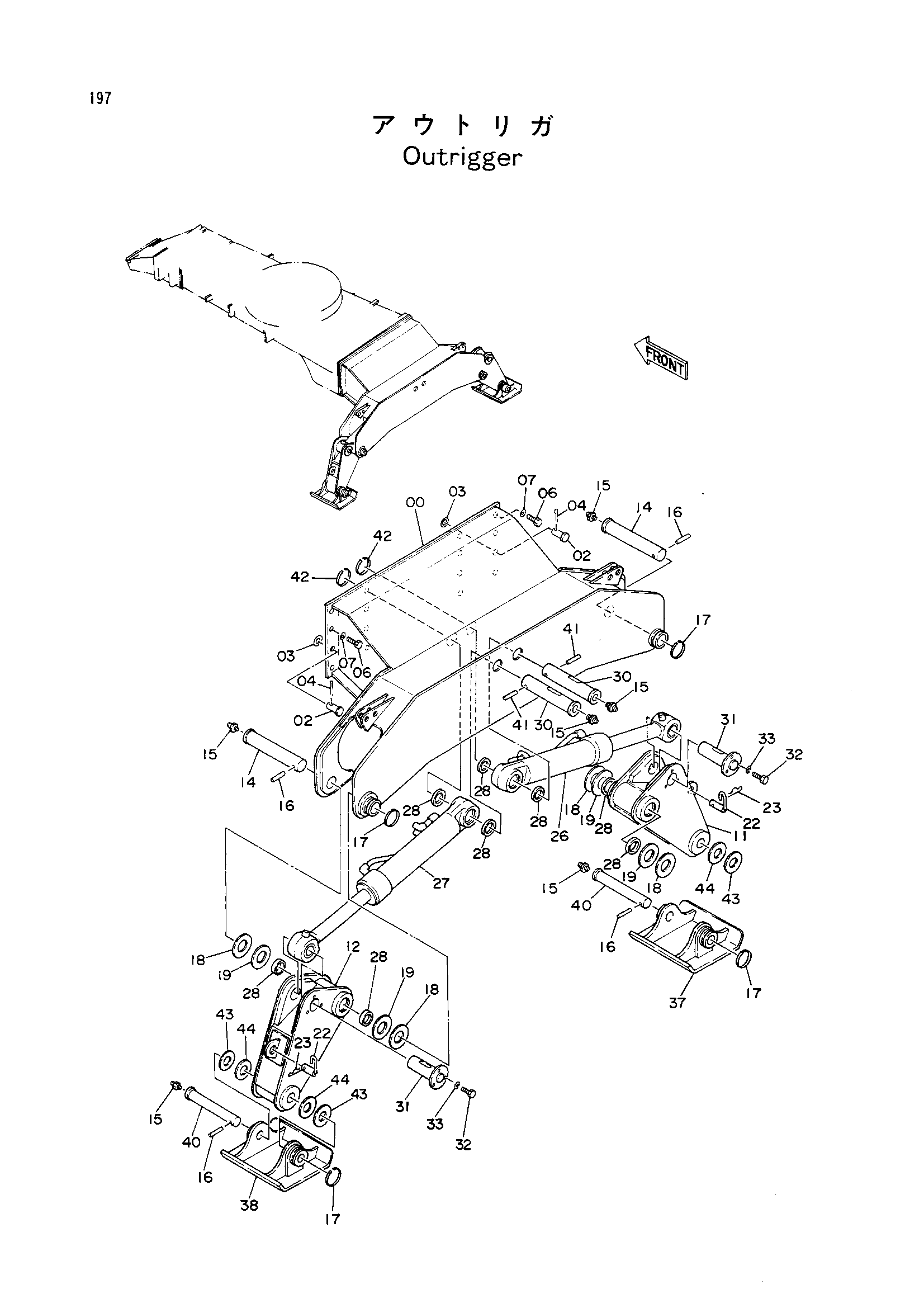

Заводская схема «Аутригер» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8034568 | Беам оут-риггер | 1 |
| 02 | 4183279 | Палец | 2 |
| 03 | A590130 | Шайба | 2 |
| 04 | A768050 | Шплинт | 2 |
| 06 | J932060 | Болт | 14 |
| 07 | 4018545 | Шайба | 14 |
| 11 | 8034809 | Аутригер | 1 |
| 12 | 8034810 | Аутригер | 1 |
| 14 | 3034221 | Палец | 2 |
| 15 | J75481 | Штуцер | 6 |
| 16 | 4065689 | Палец | 4 |
| 17 | 4065688 | Кольцо | 4 |
| 18 | 4075357 | Шайба 1.0 | 12 |
| 19 | 4075358 | Шайба 2.0 | 12 |
| 22 | 9726346 | Стопорный палец | 2 |
| 23 | 487041 | Палец | 2 |
| 26 | 4195892 | Гидроцилиндр. (правый) | 1 |
| 27 | 4195893 | Гидроцилиндр. (левый) | 1 |
| 28 | 4065687 | Пылезащитное уплотнение | 8 |
| 30 | 3034220 | Палец | 2 |
| 31 | 8016840 | Палец | 2 |
| 32 | J901230 | Болт | 6 |
| 33 | A590912 | Пружинная шайба | 6 |
| 37 | 8041039 | Поплавок | 1 |
| 38 | 8034570 | Поплавок | 1 |
| 40 | 3034222 | Палец | 2 |
| 41 | 4065689 | Палец | 2 |
| 42 | 4065688 | Кольцо | 2 |
| 43 | 4082148 | Шайба 1.0 | 4 |
| 44 | 4082149 | Шайба 2.0 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
