Клапан тормоз (CB-04ET) — HITACHI EX100T

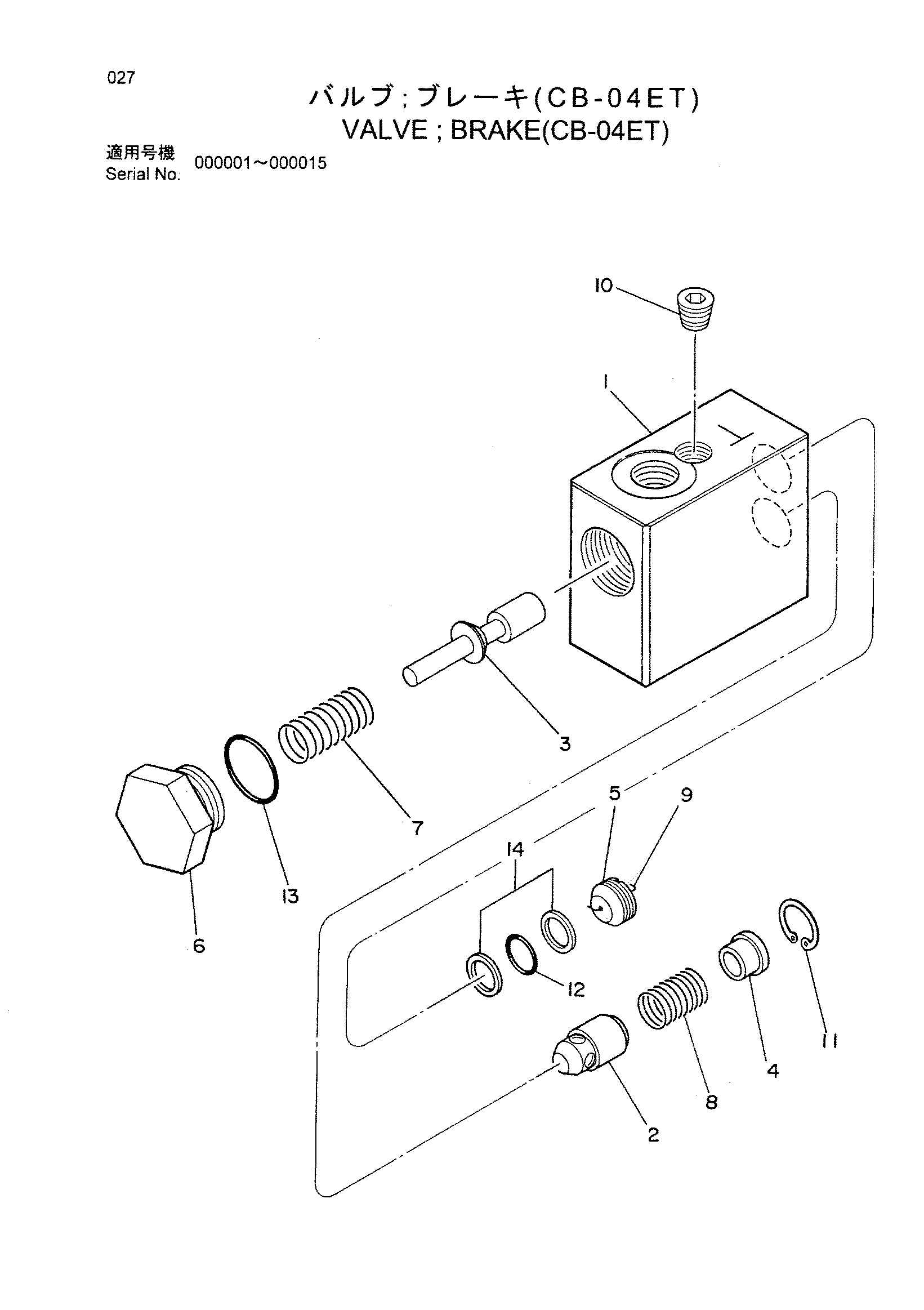

Заводская схема «Клапан тормоз (CB-04ET)» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN601602011 | Корпус | 1 |
| 02 | UN601193034 | Обратный клапан | 1 |
| 03 | UN601587030 | Золотник | 1 |
| 04 | UN601193080 | Фиксатор | 1 |
| 05 | UN601473030 | Дроссель | 1 |
| 06 | UN601473041 | Пробка | 1 |
| 07 | UN601473080 | Пружина | 1 |
| 08 | UN601193070 | Пружина | 1 |
| 09 | UN601473060 | Провод | 1 |
| 10 | UN728720300 | Пробка | 1 |
| 11 | UN724120160 | Стопорное кольцо | 1 |
| 12 | UN731171012 | Уплотнительное кольцо | 1 |
| 13 | UN731191020 | Уплотнительное кольцо | 1 |
| 14 | UN732121012 | Опорное кольцо | 2 |
| 01-1 | UN601602000 | Тормозной клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
