Телескопе гидроцилиндр (2) — HITACHI EX100T

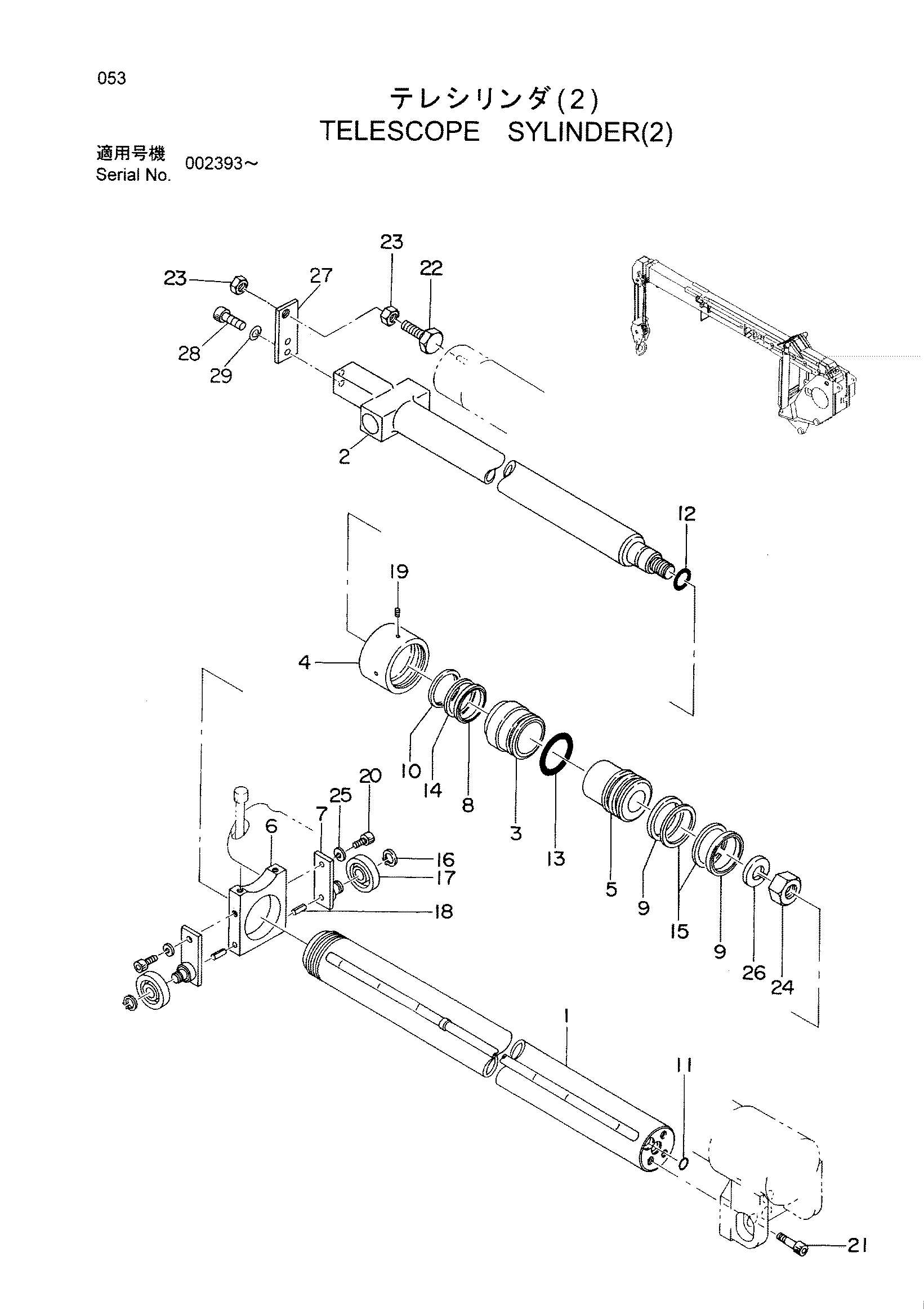

Заводская схема «Телескопе гидроцилиндр (2)» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN015815011 | Трубка гидроцилиндр. | 1 |
| 02 | UN015815023 | Шток поршня | 1 |
| 03 | UN015815031 | Головка гидроцилиндра | 1 |
| 04 | UN014915041 | Крышка гидроцилиндр. | 1 |
| 05 | UN015815040 | Поршень | 1 |
| 06 | UN015815050 | Кронштейн | 1 |
| 07 | UN015815060 | Кронштейн | 2 |
| 08 | UN823050060 | Манжета | 1 |
| 09 | UN823055065 | Манжета | 2 |
| 10 | UN829050058 | Пылезащитное уплотнение | 1 |
| 11 | UN731191014 | Уплотнительное кольцо | 2 |
| 12 | UN731192025 | Уплотнительное кольцо | 1 |
| 13 | UN731192060 | Уплотнительное кольцо | 1 |
| 14 | UN828050060 | Опорное кольцо | 1 |
| 15 | UN828055065 | Опорное кольцо | 2 |
| 16 | UN724110150 | Стопорное кольцо | 2 |
| 17 | UN760210079 | Подшипник | 2 |
| 18 | UN723408020 | Пружинный штифт | 2 |
| 19 | UN704906008 | Винт | 1 |
| 20 | UN716108020 | Болт с внутренним шестигранником | 2 |
| 21 | UN716112035 | Болт с внутренним шестигранником | 3 |
| 22 | UN015815071 | Болт | 1 |
| 23 | UN721111140 | Гайка | 2 |
| 24 | UN721111240 | Гайка | 1 |
| 25 | UN722211080 | Пружинная шайба | 2 |
| 26 | UN722211240 | Пружинная шайба | 1 |
| 01-2 | UN015815000 | Телескопе гидроцилиндр.(2) в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
