Терескопе гидроцилиндр (2) — HITACHI EX100T

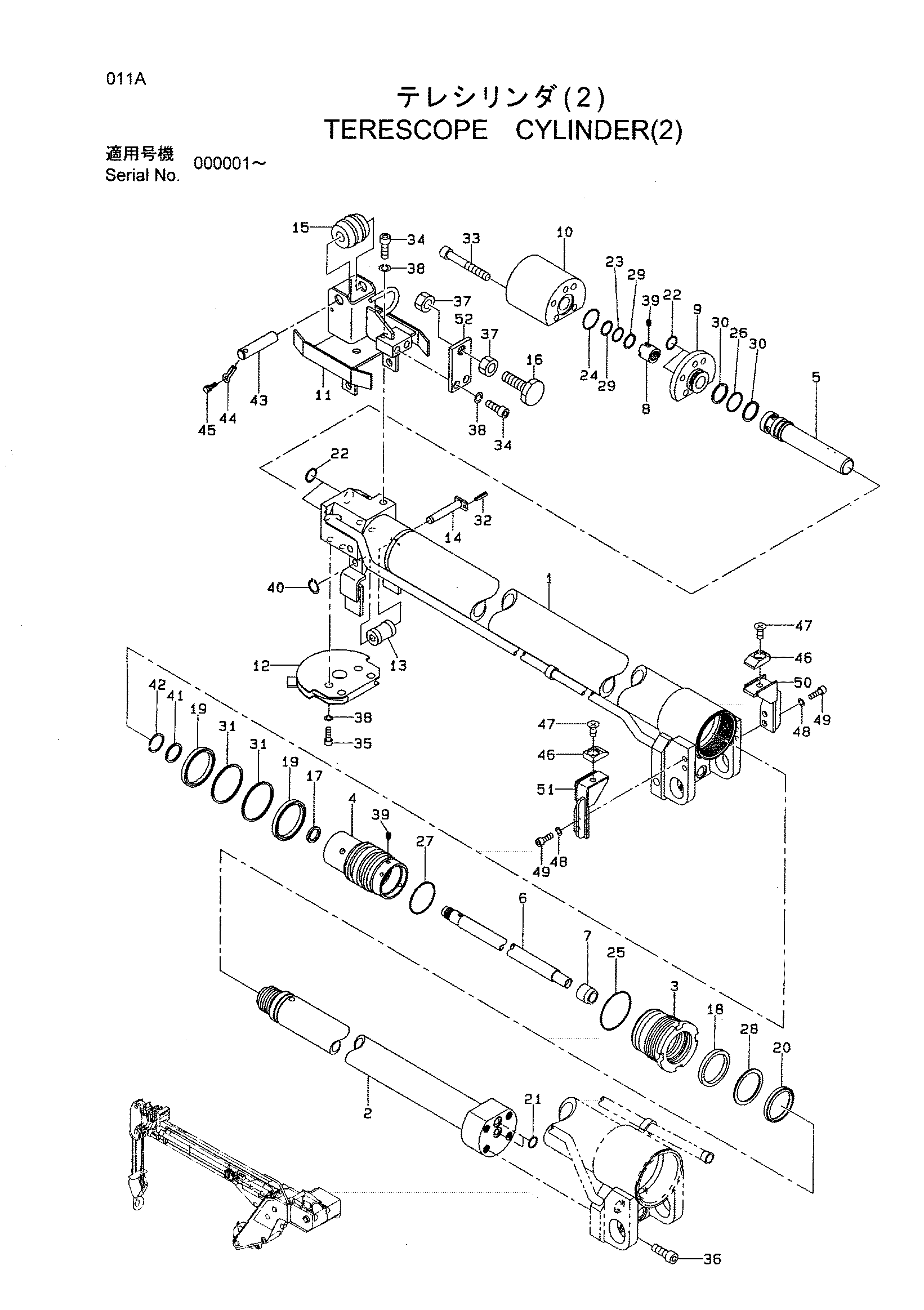

Заводская схема «Терескопе гидроцилиндр (2)» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN08MK17011 | Труба гидроцилиндра | 1 |
| 02 | UN08MK17081 | Шток поршня | 1 |
| 03 | UN019315031 | Головка гидроцилиндра | 1 |
| 04 | UN08MK17031 | Поршень | 1 |
| 05 | UN083J17050 | Плунжер | 1 |
| 06 | UN088717080 | Трубка | 1 |
| 07 | UN080014051 | Ограничитель | 1 |
| 08 | UN080515060 | Гайка | 1 |
| 09 | UN080717060 | Проставка | 1 |
| 10 | UN080615031 | Клапан кханге | 1 |
| 11 | UN08MK17120 | Кронштейн | 1 |
| 12 | UN080717080 | Канатный блок | 1 |
| 13 | UN019015131 | Ролик | 1 |
| 14 | UN080615050 | Палец | 1 |
| 15 | UN080C17061 | Ролик | 1 |
| 16 | UN015815071 | Болт | 1 |
| 17 | UN838018024 | Манжета | 1 |
| 18 | UN823045055 | Манжета | 1 |
| 19 | UN832050060 | Манжета | 2 |
| 20 | UN829045053 | Пылезащитное уплотнение | 1 |
| 21 | UN731191012 | Уплотнительное кольцо | 2 |
| 22 | UN731191015 | Уплотнительное кольцо | 4 |
| 23 | UN731171018 | Уплотнительное кольцо | 1 |
| 24 | UN731191026 | Уплотнительное кольцо | 1 |
| 25 | UN731191053 | Уплотнительное кольцо | 1 |
| 26 | UN731192025 | Уплотнительное кольцо | 2 |
| 27 | UN731192045 | Уплотнительное кольцо | 1 |
| 28 | UN828045055 | Опорное кольцо | 1 |
| 29 | UN732121018 | Опорное кольцо | 2 |
| 30 | UN732122025 | Опорное кольцо | 2 |
| 31 | UN833050060 | Опорное кольцо | 2 |
| 32 | UN723403012 | Пружинный штифт | 1 |
| 33 | UN716108110 | Болт с внутренним шестигранником | 3 |
| 34 | UN716110020 | Болт с внутренним шестигранником | 5 |
| 35 | UN716110025 | Болт с внутренним шестигранником | 4 |
| 36 | UN716112035 | Болт с внутренним шестигранником | 4 |
| 37 | UN721111140 | Гайка | 2 |
| 38 | UN722211100 | Пружинная шайба | 9 |
| 39 | UN704906006 | Винт | 2 |
| 40 | UN724110100 | Стопорное кольцо | 1 |
| 41 | UN834025029 | Пылезащитное уплотнение | 1 |
| 42 | UN724170250 | Стопорное кольцо | 1 |
| 43 | UN080C17070 | Палец | 1 |
| 44 | UN723106030 | Шплинт | 1 |
| 45 | UN714205012 | Болт с шайбой | 1 |
| 46 | UN084D17050 | Пластина | 2 |
| 47 | UN701508014 | Винт | 2 |
| 48 | UN716108016 | Болт с внутренним шестигранником | 4 |
| 49 | UN722211080 | Пружинная шайба | 4 |
| 50 | UN08MK17052 | Кронштейн | 1 |
| 51 | UN08MK17062 | Кронштейн | 1 |
| 52 | UN08MK17090 | Пластина | 1 |
| 01-5 | UN08MK17000 | Терескопе гидроцилиндр.(2) в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
