Деррикк гидроцилиндр — HITACHI EX100T

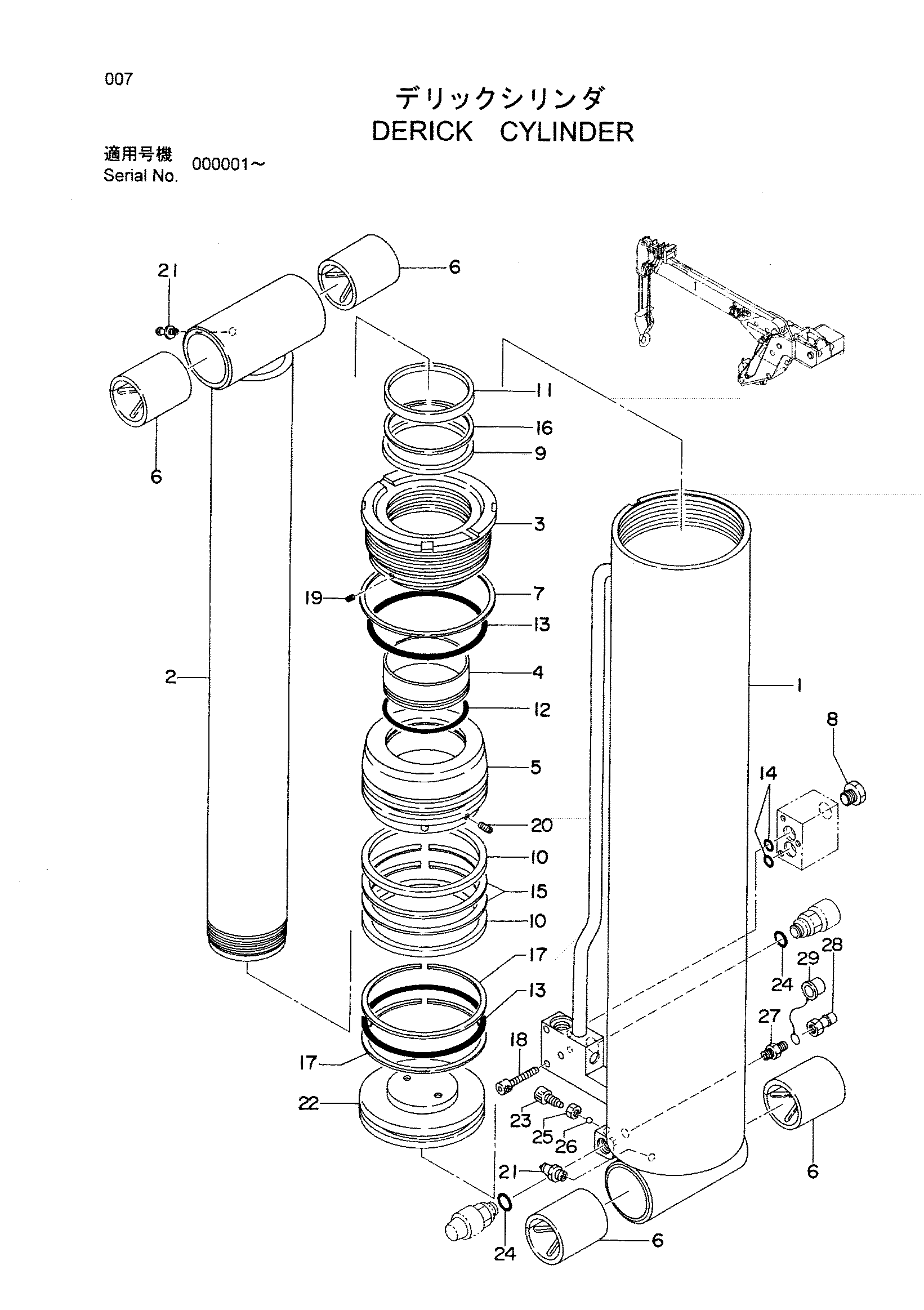

Заводская схема «Деррикк гидроцилиндр» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN08B311010 | Труба гидроцилиндра | 1 |
| 02 | UN089T11021 | Шток поршня | 1 |
| 03 | UN015711091 | Головка гидроцилиндра | 1 |
| 04 | UN018211040 | Втулка | 1 |
| 05 | UN08B311020 | Поршень | 1 |
| 06 | UN015711050 | Втулка | 4 |
| 07 | UN015711060 | Стопорная пластина | 1 |
| 08 | UN728890300 | Пробка | 1 |
| 09 | UN842105120 | Манжета | 1 |
| 10 | UN845145160 | Манжета | 2 |
| 11 | UN770220023 | Пылезащитное уплотнение | 1 |
| 12 | UN731192105 | Уплотнительное кольцо | 1 |
| 13 | UN731192150 | Уплотнительное кольцо | 2 |
| 14 | UN731191016 | Уплотнительное кольцо | 2 |
| 15 | UN828145160 | Опорное кольцо | 2 |
| 16 | UN828105120 | Опорное кольцо | 1 |
| 17 | UN732122150 | Опорное кольцо | 2 |
| 18 | UN711708040 | Болт | 3 |
| 19 | UN704905008 | Винт | 2 |
| 20 | UN704908020 | Винт | 1 |
| 21 | UN724332000 | Пресс-маслёнка | 2 |
| 22 | UN016511040 | Поршень | 1 |
| 23 | UN016511050 | Болт | 1 |
| 24 | UN731191014 | Уплотнительное кольцо | 2 |
| 25 | UN721113080 | Гайка | 1 |
| 26 | UN760240006 | Шарик | 1 |
| 27 | UN728700200 | Адаптер | 1 |
| 28 | UN770410005 | Муфта | 1 |
| 29 | UN770310007 | Колпачок | 1 |
| 01-2 | UN08B311000 | Деррикк гидроцилиндр.в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
