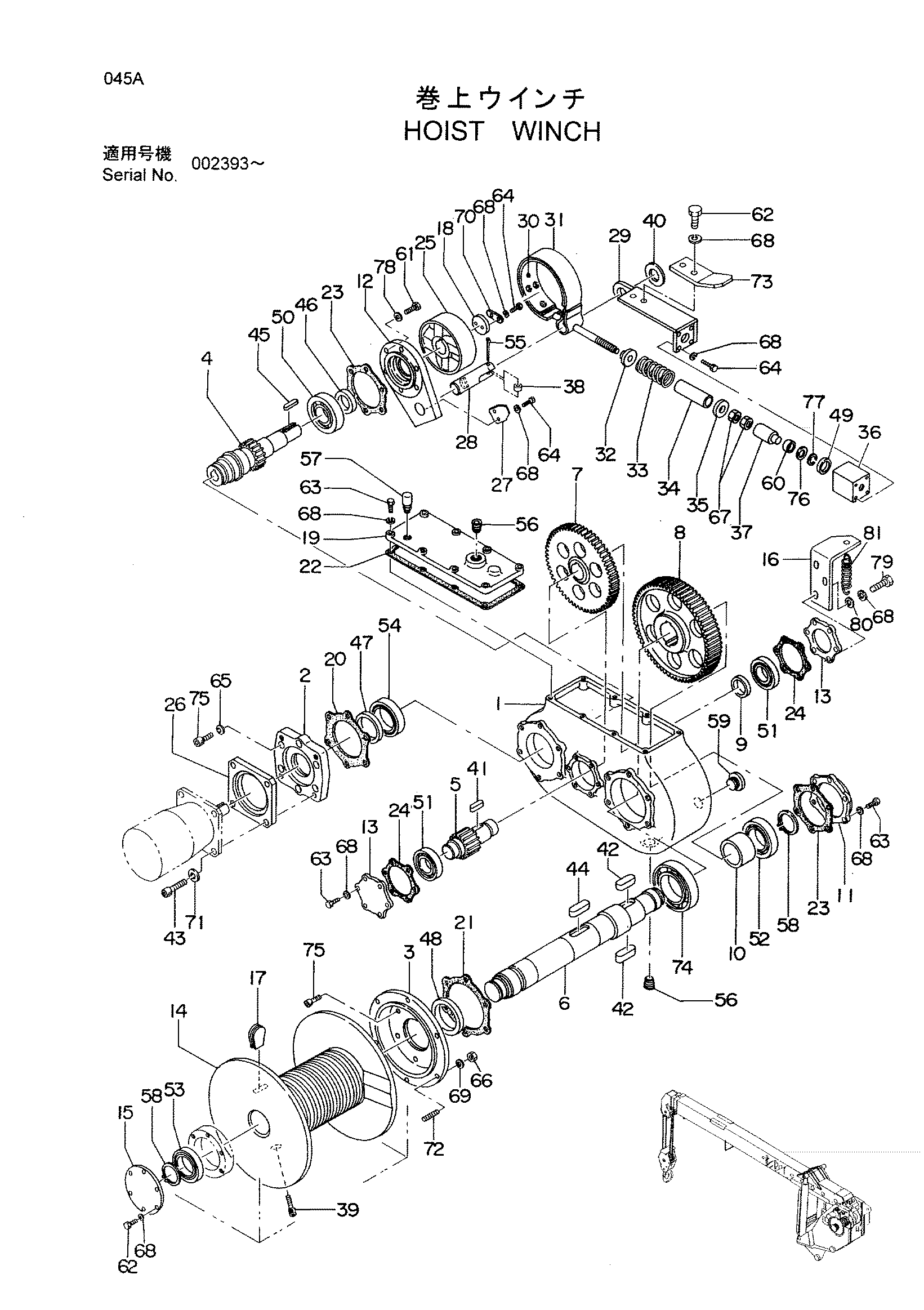

Подъёмный механизм лебёдка — HITACHI EX100T

Заводская схема «Подъёмный механизм лебёдка» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN019131012	Корпус шестерня	1
02	UN019133010	Фланец	1
03	UN065031030	Фланец	1
04	UN089T31011	Вал	1
05	UN089T31020	Вал	1
06	UN089T31030	Вал	1
07	UN089T31041	Шестерня	1
08	UN089T31050	Шестерня	1
09	UN089T31060	Втулка	1
10	UN065031110	Проставка	1
11	UN065031120	Крышка подшипник.	1
12	UN089T31080	Крышка подшипник.	1
13	UN065031140	Крышка подшипник.	2
14	UN08B331011	Барабан	1
15	UN065031160	Крышка	1
16	UN08B331030	Кронштейн	1
17	UN08B331050	Ведге	1
18	UN065031190	Шайба	1
19	UN089T31071	Крышка	1
20	UN065031220	Манжета	1
21	UN065031230	Манжета	1
22	UN065031240	Манжета	1
23	UN065031250	Манжета	2
24	UN065031260	Манжета	2
25	UN065031271	Колесо	1
26	UN019133030	Фланец	1
27	UN065031290	Ограничитель	1
28	UN089T31121	Палец	1
29	UN065031480	Кронштейн	1
30	UN08B331020	Накладка	1
31	UN015431061	Лента тормоз	1
32	UN065031351	Втулка	1
33	UN065031360	Пружина	1
34	UN065031370	Втулка	1
35	UN065031380	Шайба	1
36	UN065031390	Гидроцилиндр	1
37	UN065031412	Поршень	1
38	UN065031420	Втулка	1
39	UN716410030	Болт с внутренним шестигранником	1
40	UN065031430	Шайба	1
41	UN733112035	Шпонка	1
42	UN733118050	Шпонка	2
43	UN716114050	Болт с внутренним шестигранником	4
44	UN733118063	Шпонка	1
45	UN733210048	Шпонка	1
46	UN819042060	Масляное уплотнение	1
47	UN819060078	Масляное уплотнение	1
48	UN819070100	Масляное уплотнение	1
49	UN822030042	Пылезащитное уплотнение	1
50	UN726063090	Подшипник	1
51	UN726062080	Подшипник	2
52	UN726062110	Подшипник	1
53	UN726060112	Подшипник	1
54	UN726060130	Подшипник	1
55	UN723106050	Шплинт	1
56	UN728720600	Пробка	2
57	UN013841120	Сапун	1
58	UN724110550	Стопорное кольцо	2
59	UN760001166	Указатель уровня	1
60	UN812020030	U-образная манжета	1
61	UN711810030	Болт	6
62	UN711108015	Болт	8
63	UN711108025	Болт	23
64	UN711108020	Болт	8
65	UN722232120	Шайба	6
66	UN721111120	Гайка	6
67	UN721111140	Гайка	2
68	UN722211080	Пружинная шайба	42
69	UN722211120	Пружинная шайба	6
70	UN065031440	Стопорная пластина	1
71	UN722232140	Шайба	4
72	UN065031450	Болт шпилька	6
73	UN08B331040	Кронштейн	1
74	UN726062140	Подшипник	1
75	UN716112030	Болт с внутренним шестигранником	12
76	UN065031470	Шайба	1
77	UN724110180	Стопорное кольцо	1
78	UN722211100	Пружинная шайба	6
79	UN711108035	Болт	3
80	UN722112080	Шайба	3
81	UN08UF53070	Пружина	1
30-3	UNF63100820	Лента тормоз	1
01-8	UN08B331000	Подъёмный механизм лебёдка в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
