Стрела — HITACHI EX100T

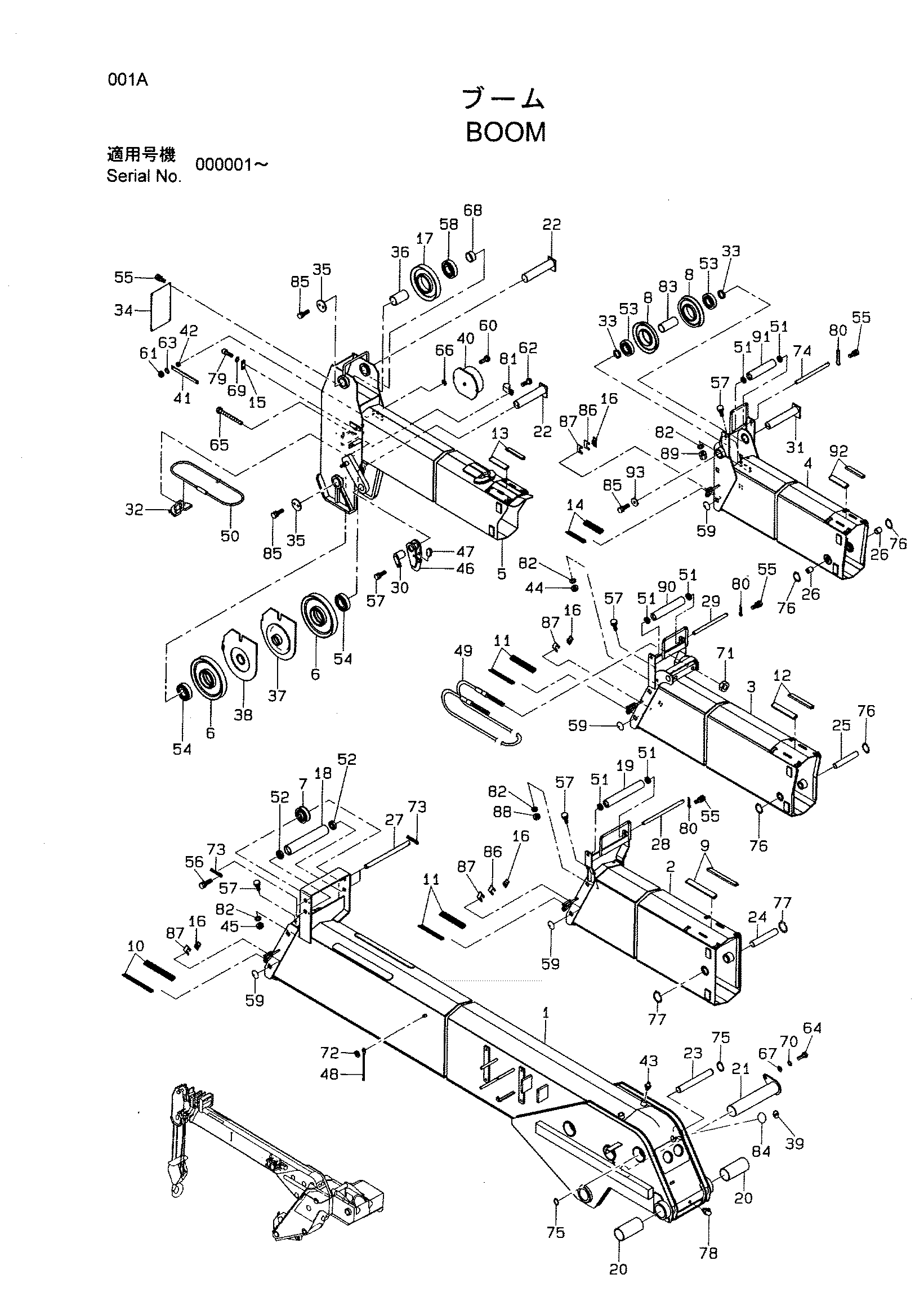

Заводская схема «Стрела» для HITACHI EX100T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN08VF21012	Стрела	1
02	UN08VF21030	Стрела	1
03	UN08VF21040	Стрела	1
04	UN08VF21050	Стрела	1
05	UN096221010	Стрела	1
06	UN021721171	Канатный блок	2
07	UN08B321130	Канатный блок	1
08	UN080C21111	Канатный блок	2
09	UN088521040	Пластина	2
10	UN08MK21060	Пластина	2
11	UN08MK21070	Пластина	4
12	UN080B21040	Пластина	2
13	UN019021090	Пластина	2
14	UN08MK21080	Пластина	2
15	UN080621130	Пластина	1
16	UN08AC21130	Пластина	16
17	UNCG2177010	Канатный блок	1
18	UN015821090	Ролик	1
19	UN08UV21061	Ролик	1
20	UN015711050	Втулка	2
21	UN08B421150	Палец	1
22	UN08UV21070	Палец	2
23	UN088821141	Палец	1
24	UN018821130	Палец	1
25	UN019321080	Палец	1
26	UN019321090	Палец	2
27	UN08UV21080	Палец	1
28	UN08UV21090	Палец	1
29	UN088821160	Палец	1
30	UN013822071	Палец	1
31	UN014921180	Палец	1
32	UN080721081	Канатный блок	1
33	UN080535040	Втулка	2
34	UN08UV21110	Крышка	1
35	UN012521230	Пластина	2
36	UN08UV21120	Втулка	1
37	UN08VF21060	Пластина	1
38	UN08VF21070	Пластина	1
39	UN760452013	Колпачок	1
40	UN08UV21160	Палец	1
41	UN760420123	Втулка	2
43	UN724331000	Пресс-маслёнка	2
44	UN083D21270	Направляющая	2
45	UN080C21150	Направляющая	2
46	UN013821092	Разъём	1
47	UN013432080	Ведге	1
48	UN083G21040	Индикатор	2
49	UN088721130	Канат провод	1
50	UN088721090	Канат провод	1
51	UN726060022	Подшипник	6
52	UN726060042	Подшипник	2
53	UN726063072	Подшипник	2
54	UN726062082	Подшипник	4
55	UN714205012	Болт с шайбой	7
56	UN714206015	Болт с шайбой	4
57	UN714110016	Болт с шайбой	9
58	UN726063082	Подшипник	1
59	UN08AC21122	Болт	16
62	UN760110059	Винт	1
64	UN711912D25	Болт	1
65	UN711414140	Болт	1
67	UN722112120	Шайба	1
68	UN08UV21150	Втулка	1
69	UN722211080	Пружинная шайба	2
70	UN722211120	Пружинная шайба	1
71	UN721111160	Гайка	4
72	UN724190050	Гайка	2
73	UN723108030	Шплинт	4
74	UN096221020	Палец	1
75	UN724110300	Стопорное кольцо	2
76	UN724120250	Стопорное кольцо	4
77	UN724120300	Стопорное кольцо	2
78	UN724335000	Пресс-маслёнка	1
79	UN716108020	Болт с внутренним шестигранником	2
80	UN723106025	Шплинт	3
81	UN750523002	Хомут	1
82	UN080C21140	Регулировочная шайба	10
83	UN088221190	Втулка	1
85	UN714110020	Болт с шайбой	5
86	UN08H621111	Регулировочная шайба	8
87	UN08H621071	Регулировочная шайба	24
88	UN080C21070	Направляющая	2
89	UN080D21110	Направляющая	2
90	UN088821111	Ролик	1
91	UN080B21221	Ролик	1
92	UN014921360	Пластина	2
93	UN011951060	Пластина	1
17,5	UN022721770	Канатный блок в сборе	1
08,5	UNAC2100811	Канатный блок в сборе	2
01-9	UN096221000	Стрела в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
