Грейфер гидроцилиндр — HITACHI EX100M-5

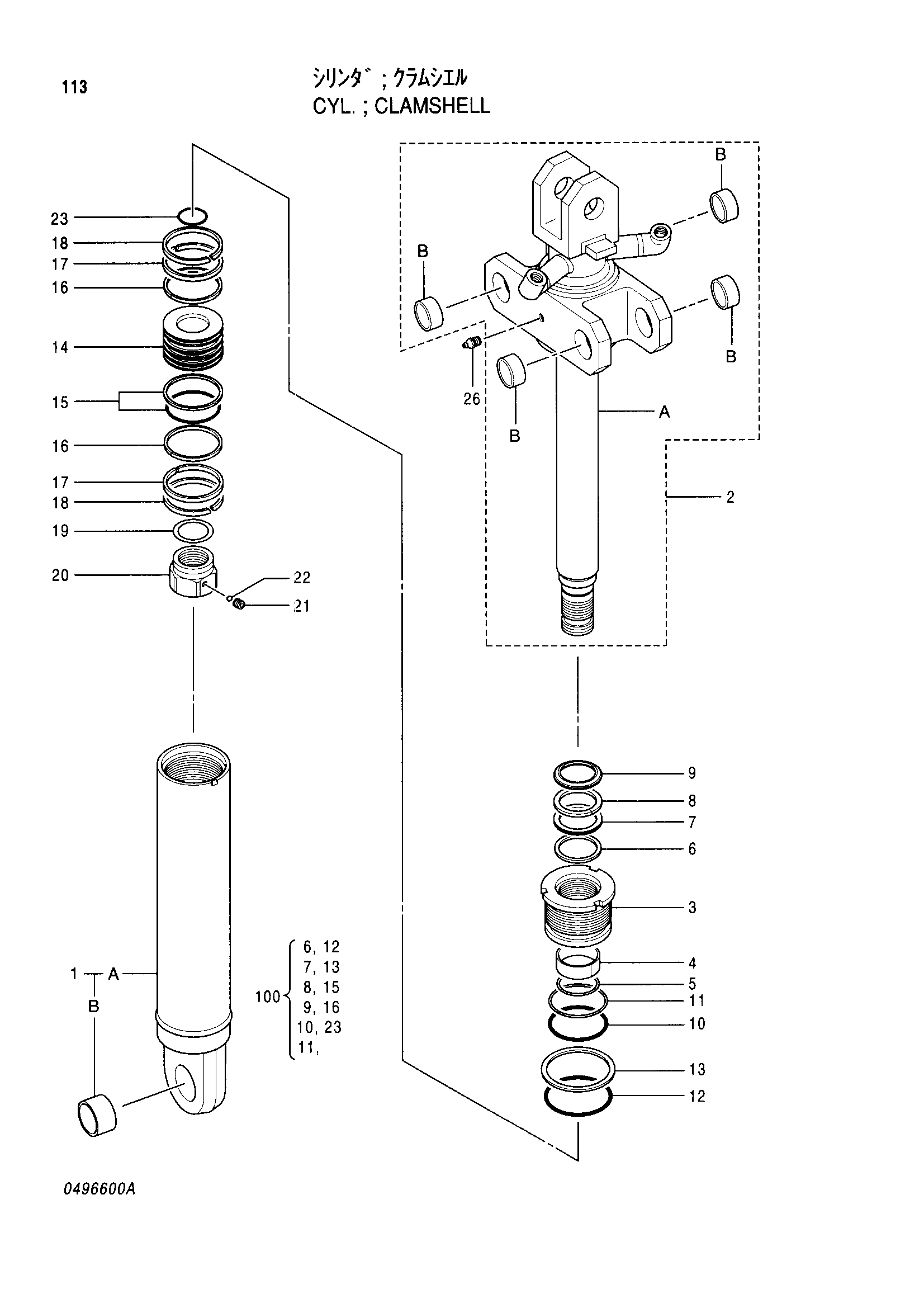

Заводская схема «Грейфер гидроцилиндр» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4288744 | Гидроцилиндр грейфер | 1 | |
| 1 | 4323933 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0496601 | Труба гидроцилиндра | 1 |
| 1B | 0193014 | Втулка | 1 |
| 2 | 4323934 | Шток поршня в сборе | 1 |
| 2A | 0496602 | Шток поршня | 1 |
| 2B | 4506146 | Втулка | 4 |
| 3 | 0496603 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0409605 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0240910 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 1 |
| 12 | A810115 | Уплотнительное кольцо | 1 |
| 13 | 4039697 | Стопорная шайба | 1 |
| 14 | 0496604 | Поршень | 1 |
| 15 | 0225614 | Уплотнительное кольцо | 1 |
| 16 | 0496605 | Опорное кольцо | 2 |
| 17 | 0310907 | Кольцо | 2 |
| 18 | 0310908 | Кольцо | 2 |
| 19 | 0409010 | Регулировочная шайба | 1 |
| 20 | 0409011 | Гайка | 1 |
| 21 | 0309011 | Винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | A811055 | Уплотнительное кольцо | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4323935 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
