Гидромотор (поворот) — HITACHI EX100M-5

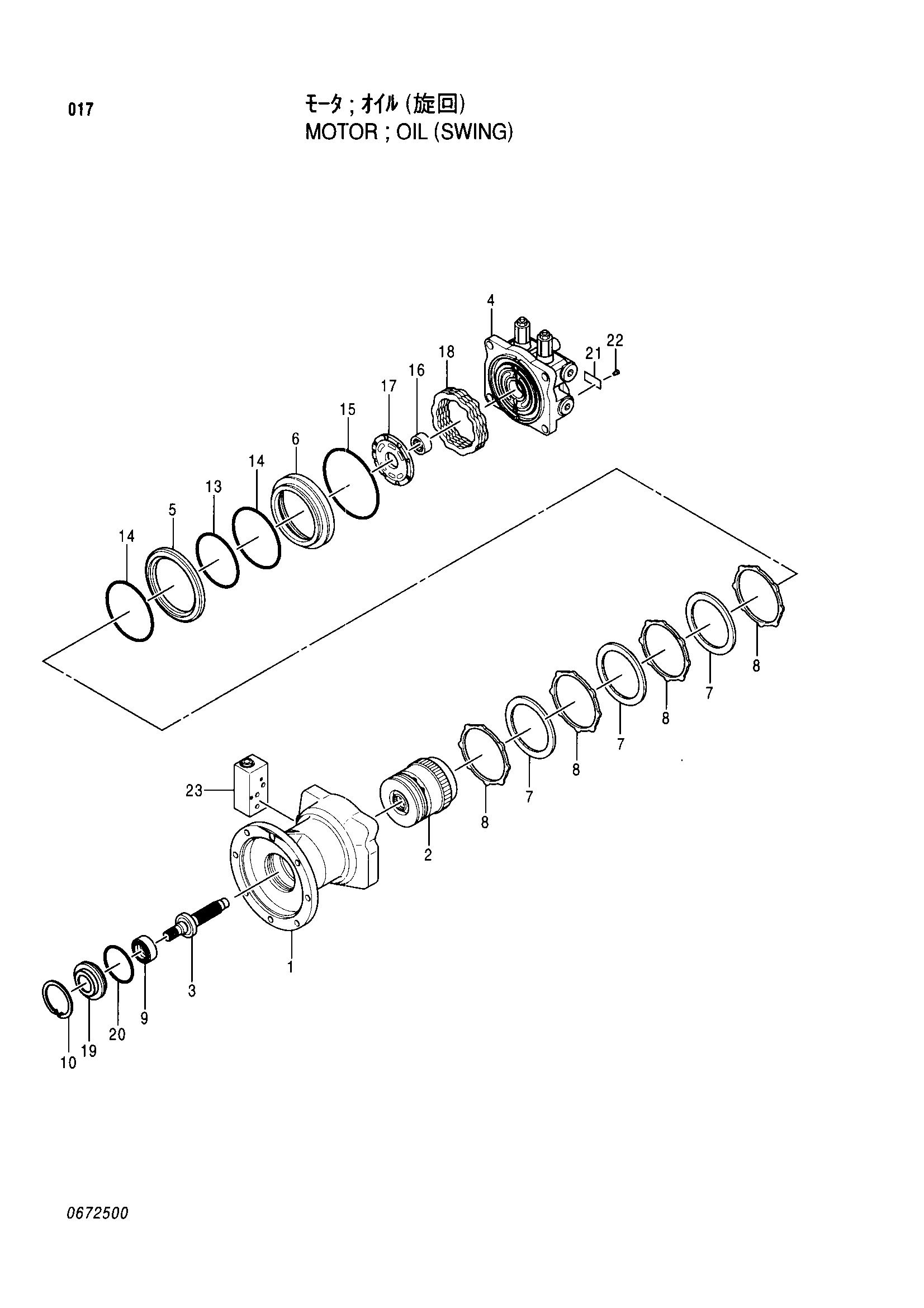

Заводская схема «Гидромотор (поворот)» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4330218 | Гидромотор | 1 | |
| 2 | 4373197 | Поворотный группа | 1 |
| 3 | 4373198 | Вал деталь | 1 |
| 4 | 4373199 | Крышка деталь | 1 |
| 5 | 0407701 | Кольцо | 1 |
| 6 | 0668602 | Поршень | 1 |
| 7 | 0407703 | Пластина | 3 |
| 8 | 0407704 | Пластина | 4 |
| 9 | 0407705 | Масляное уплотнение | 1 |
| 10 | 0407706 | Стопорное кольцо | 1 |
| 13 | A810130 | Уплотнительное кольцо | 1 |
| 14 | 0407707 | Уплотнительное кольцо | 2 |
| 15 | 0407708 | Уплотнительное кольцо | 1 |
| 16 | 0668603 | Подшипник | 1 |
| 17 | 0668604 | Пластина | 1 |
| 18 | 0668605 | Пружина | 1 |
| 19 | 0407711 | Корпус | 1 |
| 20 | 0330402 | Уплотнительное кольцо | 1 |
| 21 | 0668606 | Информационная табличка | 1 |
| 22 | 0242006 | Винт | 2 |
| 23 | 4373200 | Клапан таймер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
