Гидроаккумулятор [EU][N.EUROPE] — HITACHI EX100M-5

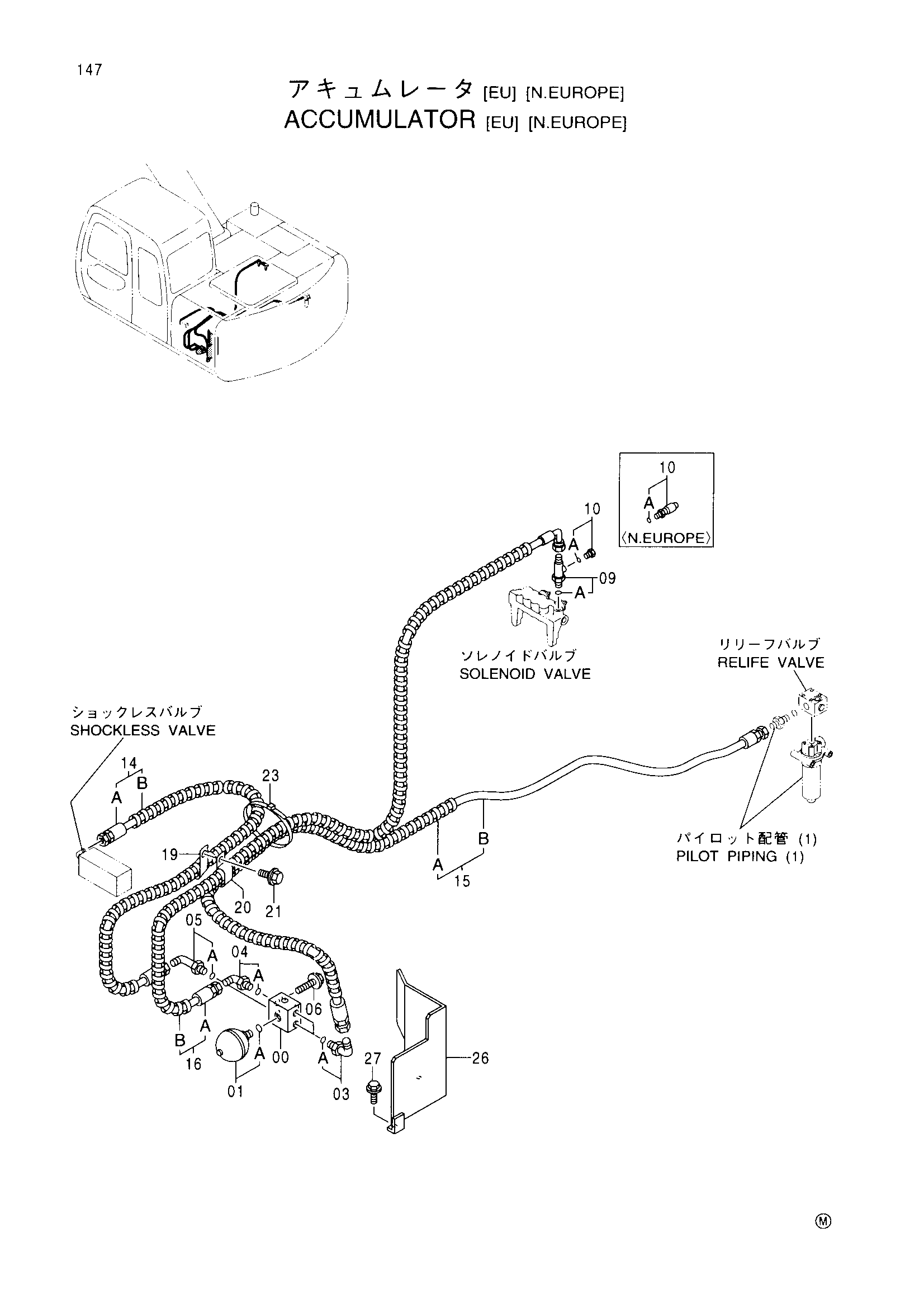

Заводская схема «Гидроаккумулятор [EU][N.EUROPE]» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроаккумулятор [EU][N.EUROPE] HITACHI EX100M-5](/catalog-drawings/e7/e75b7c88-a3f0-4e4f-b643-104c365b47c6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403798 | Блок клапанов | 1 |
| 01 | 4234292 | Гидроаккумулятор | 1 |
| 01A | 954493 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4279119 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J021020 | Болт с шайбой | 2 |
| 09 | 4398125 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка [EU] | 1 |
| 10 | 4380677 | Датчик давления | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9180613 | Шланг в сборе | 1 |
| 14A | 4419035 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 2 |
| 15 | 9180614 | Шланг в сборе | 1 |
| 15A | 4419036 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 16 | 9180616 | Шланг в сборе | 1 |
| 16A | 4419041 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 19 | 4190292 | Зажим | 1 |
| 20 | 4190282 | Зажим | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
| 23 | 4121859 | Ленточный зажим | 1 |
| 26 | 8067937 | Крышка | 1 |
| 27 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
