Передний трубопроводы <смещаемый стрела>: 2 — HITACHI EX100M-5

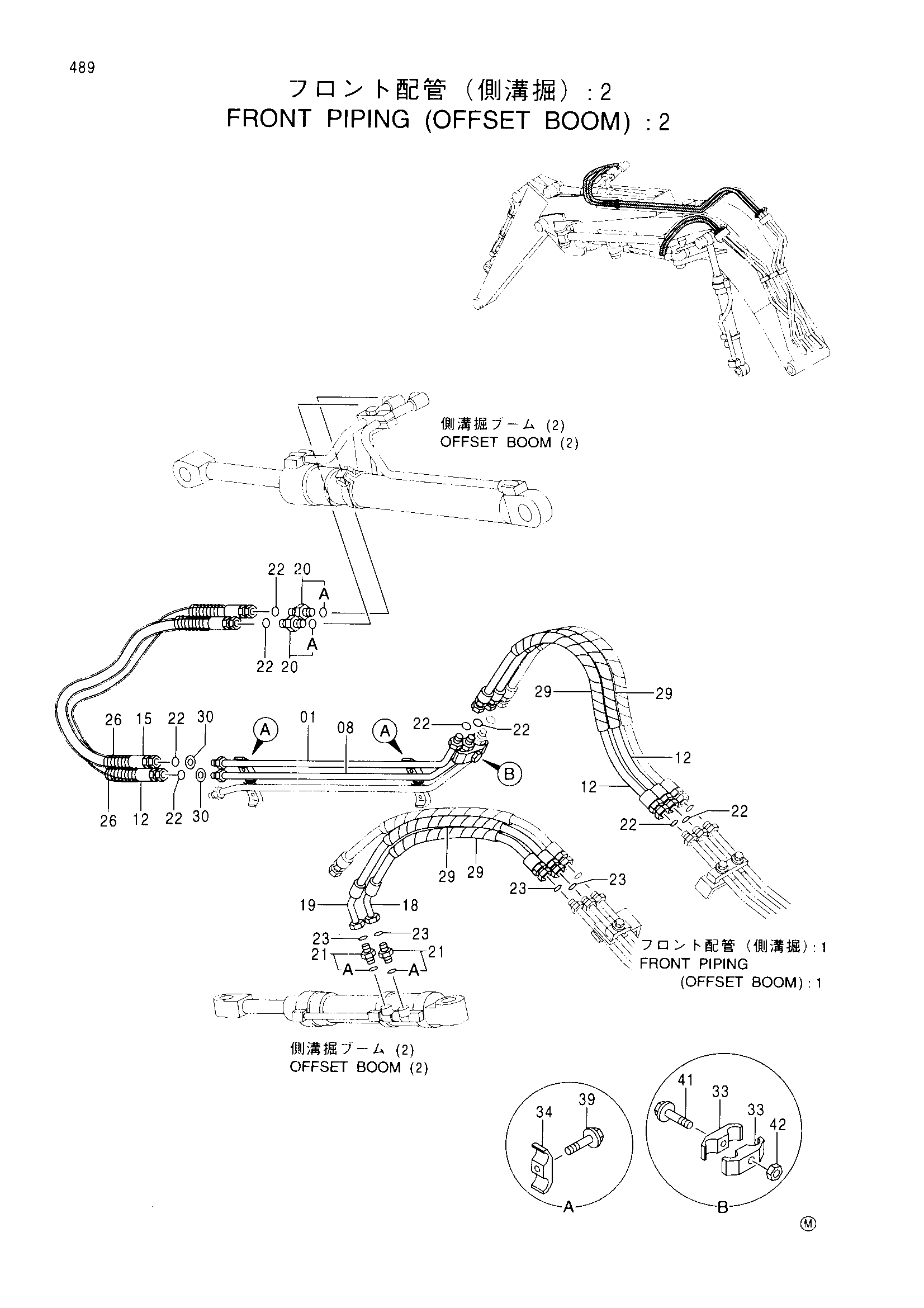

Заводская схема «Передний трубопроводы <смещаемый стрела>: 2» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053190 | Трубка | 1 |
| 08 | 8053191 | Трубка | 1 |
| 12 | 4265833 | Шланг | 3 |
| 15 | 4250899 | Шланг | 1 |
| 18 | 4300031 | Шланг | 1 |
| 19 | 4300032 | Шланг | 1 |
| 20 | 4189619 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4189602 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 8 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | 4053610 | Защита шланга | 2 |
| 29 | 4044420 | Защитный кожух | 4 |
| 30 | 4203220 | Шайба | 2 |
| 33 | 4141806 | Хомут трубки | 2 |
| 34 | 4189859 | Хомут трубки | 2 |
| 39 | J011255 | Болт с шайбой | 2 |
| 41 | J011260 | Болт с шайбой | 1 |
| 42 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
