050: Масляный радиатор и масляный фильтр — HITACHI EX100M-5

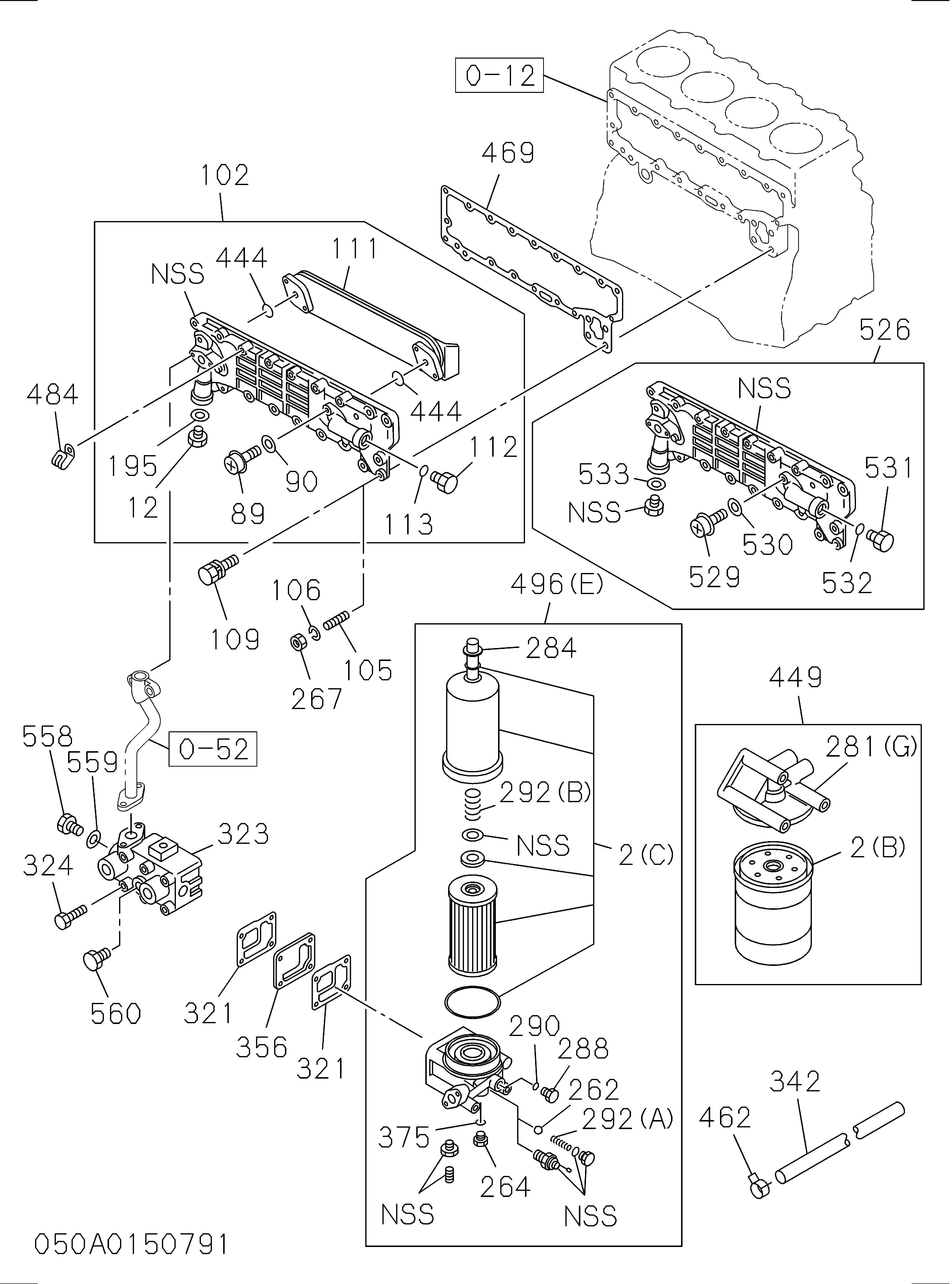

Заводская схема «050: Масляный радиатор и масляный фильтр» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(A) | 8941609641 | Элемент масляный фильтр | 1 |
| 002(A) | 8943212191 | Элемент масляный фильтр | 1 |
| 012 | 5112880020 | Клапан в сборе бйпасс | 1 |
| 089 | 5112890090 | Болт элемент TO корпус | 4 |
| 089 | 0280808160 | Болт элемент TO корпус | 4 |
| 090 | 1217290430 | Прокладка болт, масляный радиатор | 4 |
| 102 | 8970200372 | Радиатор в сборе масляный | 1 |
| 109 | 0500408200 | Болт масляный радиатор TO корпус | 2 |
| 109 | 0500408450 | Болт масляный радиатор TO корпус | 8 |
| 109 | 8942059861 | Болт масляный радиатор TO корпус | 1 |
| 109 | 0500408250 | Болт масляный радиатор TO корпус | 11 |
| 109 | 0505408250 | Болт масляный радиатор TO корпус | 11 |
| 111 | 8970320250 | Коре масляный радиатор | 1 |
| 112 | 8971281500 | Пробка масляный радиатор корпус | 1 |
| 113 | 9095652250 | Прокладка пробка, масляный радиатор корпус | 1 |
| 195 | 9095716200 | Прокладка масляный радиатор | 1 |
| 281(B) | 8970261351 | Крышка масляный фильтр | 1 |
| 288 | 9132630100 | Пробка масляный дренажный | 1 |
| 290 | 9099211930 | Прокладка пробка, масляный дренажный | 1 |
| 321 | 8943706700 | Прокладка масляный фильтр TO C/BL | 1 |
| 329(B) | 8944295250 | Болт масляный фильтр | 2 |
| 331 | 9091605100 | Шайба PL, масляный фильтр | 4 |
| 331 | 0916105100 | Шайба PL, масляный фильтр | 4 |
| 392 | 9091505100 | Шайба LK | 4 |
| 392 | 0915105100 | Шайба LK | 4 |
| 444 | 5112820110 | Прокладка элемент TO корпус | 2 |
| 469 | 8970196530 | Прокладка масляный радиатор TO C/BL | 1 |
| 469 | 8972333023 | Прокладка масляный радиатор TO C/BL | 1 |
| 496(B) | 8970209271 | Фильтр в сборе масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
