Гидробак [STD][USA] — HITACHI EX100M-5

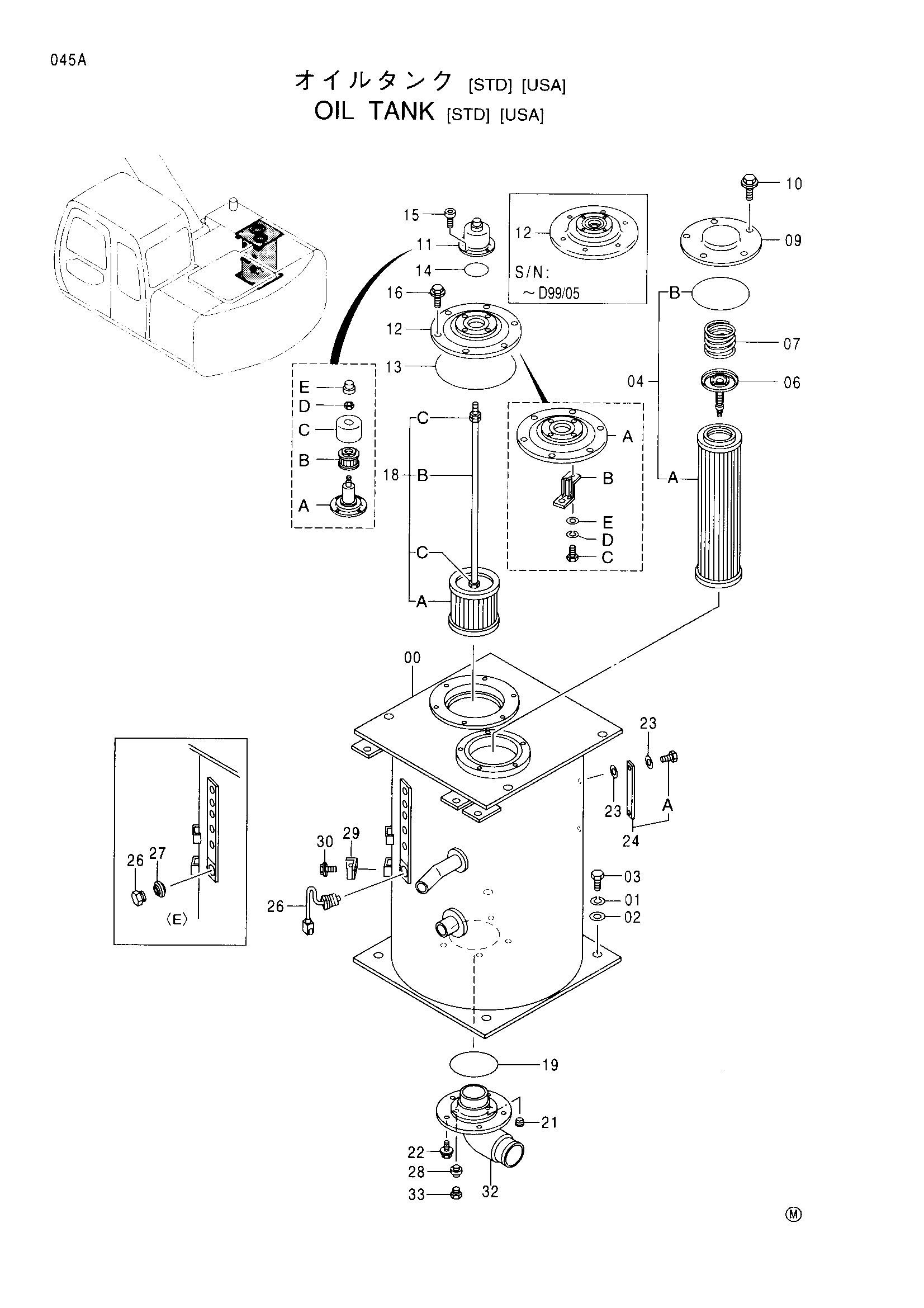

Заводская схема «Гидробак [STD][USA]» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидробак [STD][USA] HITACHI EX100M-5](/catalog-drawings/87/877a4028-e54d-468a-a0c7-1470c386c3c8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014171 | Гидробак | 1 |
| 01 | A590916 | Пружинная шайба | 4 |
| 02 | J222016 | Шайба | 4 |
| 03 | J901640 | Болт | 4 |
| 04 | 4227353 | Фильтрующий элемент | 1 |
| 04A | 4132686 | Фильтрующий элемент | 1 |
| 04B | A810145 | Уплотнительное кольцо | 1 |
| 06 | 4065280 | Клапан | 1 |
| 07 | 4109393 | Пружина | 1 |
| 09 | 4264508 | Крышка | 1 |
| 10 | J011018 | Болт с шайбой | 5 |
| 10 | J011020 замена: J011018 | Болт с шайбой | 5 |
| 11 | 4334587 замена: 4434017 | Сапун | 1 |
| 11 | 4334587 | Сапун | 1 |
| 11 | 4334587 | Сапун | 1 |
| 11 | 4434017 | Сапун | 1 |
| 11 | 4434017 | Сапун | 1 |
| 11 | 4434017 | Сапун | 1 |
| 11A | 4371822 | Корпус | 1 |
| 11A | 4371822 | Корпус | 1 |
| 11A | 4371822 | Корпус | 1 |
| 11A | 4437833 | Корпус | 1 |
| 11A | 4437833 | Корпус | 1 |
| 11A | 4437833 | Корпус | 1 |
| 11B | 4371823 | Элемент | 1 |
| 11B | 4371823 | Элемент | 1 |
| 11B | 4371823 | Элемент | 1 |
| 11B | 4437838 | Элемент | 1 |
| 11B | 4437838 | Элемент | 1 |
| 11B | 4437838 | Элемент | 1 |
| 11C | 4371824 | Крышка | 1 |
| 11C | 4371824 | Крышка | 1 |
| 11C | 4371824 | Крышка | 1 |
| 11C | 4437837 | Крышка | 1 |
| 11C | 4437837 | Крышка | 1 |
| 11C | 4437837 | Крышка | 1 |
| 11D | 4371825 | Гайка | 1 |
| 11E | 4371826 | Колпачок | 1 |
| 11E | 4371826 | Колпачок | 1 |
| 11E | 4371826 | Колпачок | 1 |
| 11E | 4437836 | Колпачок | 1 |
| 11E | 4437836 | Колпачок | 1 |
| 11E | 4437836 | Колпачок | 1 |
| 12 | 8060810 замена: 9184556 | Крышка | 1 |
| 12 | 9184556 | Крышка | 1 |
| 12A | 1025093 | Крышка | 1 |
| 12B | 4408661 | Кронштейн | 1 |
| 12C | 4350623 | Болт | 1 |
| 12D | 4225466 | Пружинная шайба | 1 |
| 12E | 4225472 | Плоская шайба | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | J780616 | Болт с внутренним шестигранником | 4 |
| 16 | J011022 замена: J021025 | Болт с шайбой | 6 |
| 16 | J021025 | Болт с шайбой | 6 |
| 18 | 4256202 | Всасывающий фильтр | 1 |
| 18A | 4285577 | Сетчатый фильтр | 1 |
| 18B | 4285578 | Шток | 1 |
| 18C | J950010 | Гайка | 3 |
| 19 | 934333 | Уплотнительное кольцо | 1 |
| 21 | 94-2011 | Пробка | 1 |
| 22 | J011030 | Болт с шайбой | 5 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 24 | 8053499 | Указатель уровня | 1 |
| 24A | 4100967 | Болт | 2 |
| 26 | 4259787 | Выключатель уровень <100, M> | 1 |
| 26 | 4354135 | Пробка <E> | 1 |
| 27 | 4354091 | Уплотнительная шайба | 1 |
| 28 | 4250261 | Прокладка | 1 |
| 29 | 4257159 | Кронштейн <100, M> | 1 |
| 30 | J011016 | Болт с шайбой <100, M> | 1 |
| 32 | 2038156 | Всасывающая трубка | 1 |
| 33 | 4364696 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
