Регулировочный клапан — HITACHI EX100M-5

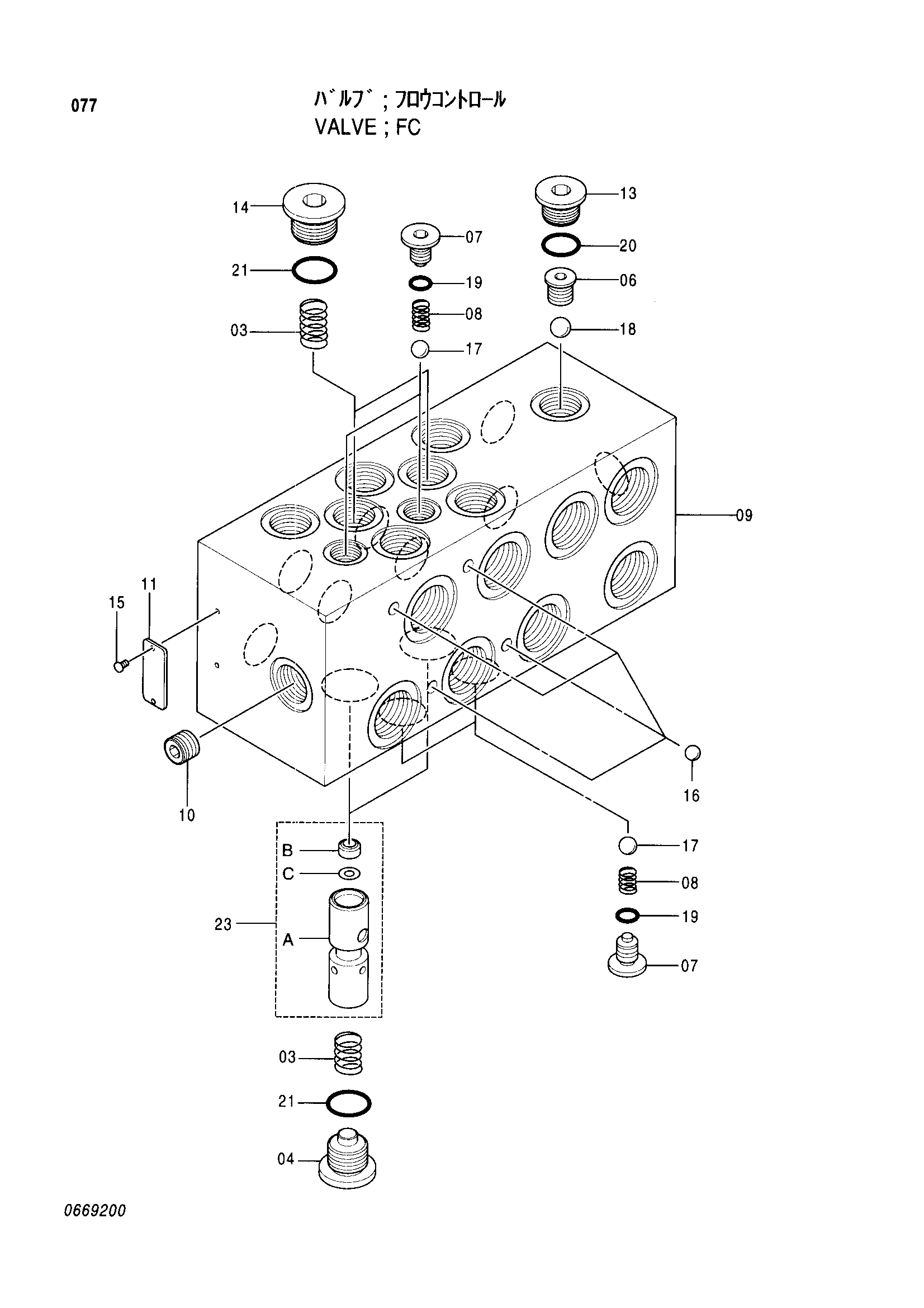

Заводская схема «Регулировочный клапан» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4330228 | Клапан регулировочный | 1 | |
| 03 | 0309801 | Пружина | 4 |
| 04 | 0309802 | Пробка | 2 |
| 06 | 0614101 | Сиденье | 1 |
| 07 | 0614204 | Пробка | 4 |
| 08 | 0614207 | Пружина сжатия | 4 |
| 10 | 0669201 | Дроссель | 1 |
| 13 | 0314205 | Пробка | 1 |
| 14 | 0309805 | Пробка | 2 |
| 15 | 0208717 | Приводной винт | 2 |
| 16 | 0259914 | Стальной шарик | 4 |
| 17 | 0614208 | Стальной шарик | 4 |
| 18 | 0253304 | Стальной шарик | 1 |
| 19 | 4506408 | Уплотнительное кольцо | 4 |
| 20 | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4509180 | Уплотнительное кольцо | 4 |
| 23 | 0352401 | Плунжер в сборе | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
