Электрооборудование (F)[EU][N.EUROPE] — HITACHI EX100M-5
Заводская схема «Электрооборудование (F)[EU][N.EUROPE]» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

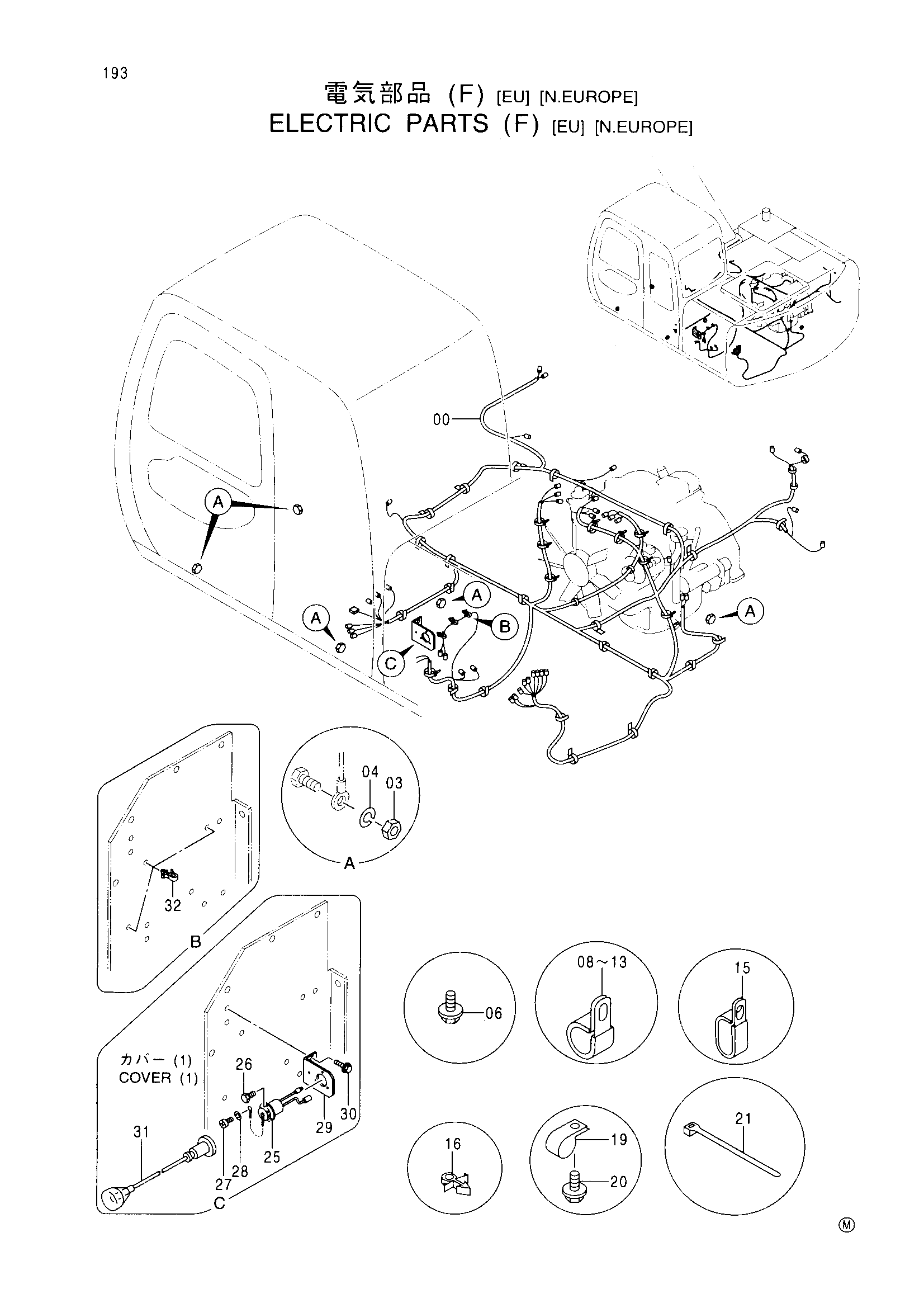

![Схема Электрооборудование (F)[EU][N.EUROPE] HITACHI EX100M-5](/catalog-drawings/54/54b25681-1397-49d1-a9dc-203cb82a8e88.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003457 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 5 |
| 04 | A590910 | Пружинная шайба | 5 |
| 06 | J011020 | Болт с шайбой | 21 |
| 08 | 4190274 | Зажим (20) | 4 |
| 09 | 4190273 | Зажим (18) | 1 |
| 10 | 4190275 | Зажим (14) | 1 |
| 12 | 4190253 | Зажим (16) | 7 |
| 13 | 4190264 | Зажим (35) | 3 |
| 15 | 4190282 | Зажим (18X2) | 5 |
| 16 | 4336420 | Зажим | 5 |
| 19 | 4000860 | Зажим трубка | 1 |
| 20 | J010616 | Болт с шайбой | 1 |
| 21 | 4055312 | Ленточный зажим | 9 |
| 25 | 4115640 | Консент | 1 |
| 26 | M470306 | Болт | 3 |
| 27 | M430308 | Винт | 1 |
| 28 | A590903 | Пружинная шайба | 1 |
| 29 | 3085535 | Кронштейн | 1 |
| 30 | J010820 | Болт с шайбой | 2 |
| 31 | 4000618 | Фонарь | 1 |
| 32 | 4355884 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
