Трансмиссия — HITACHI EX100M-5

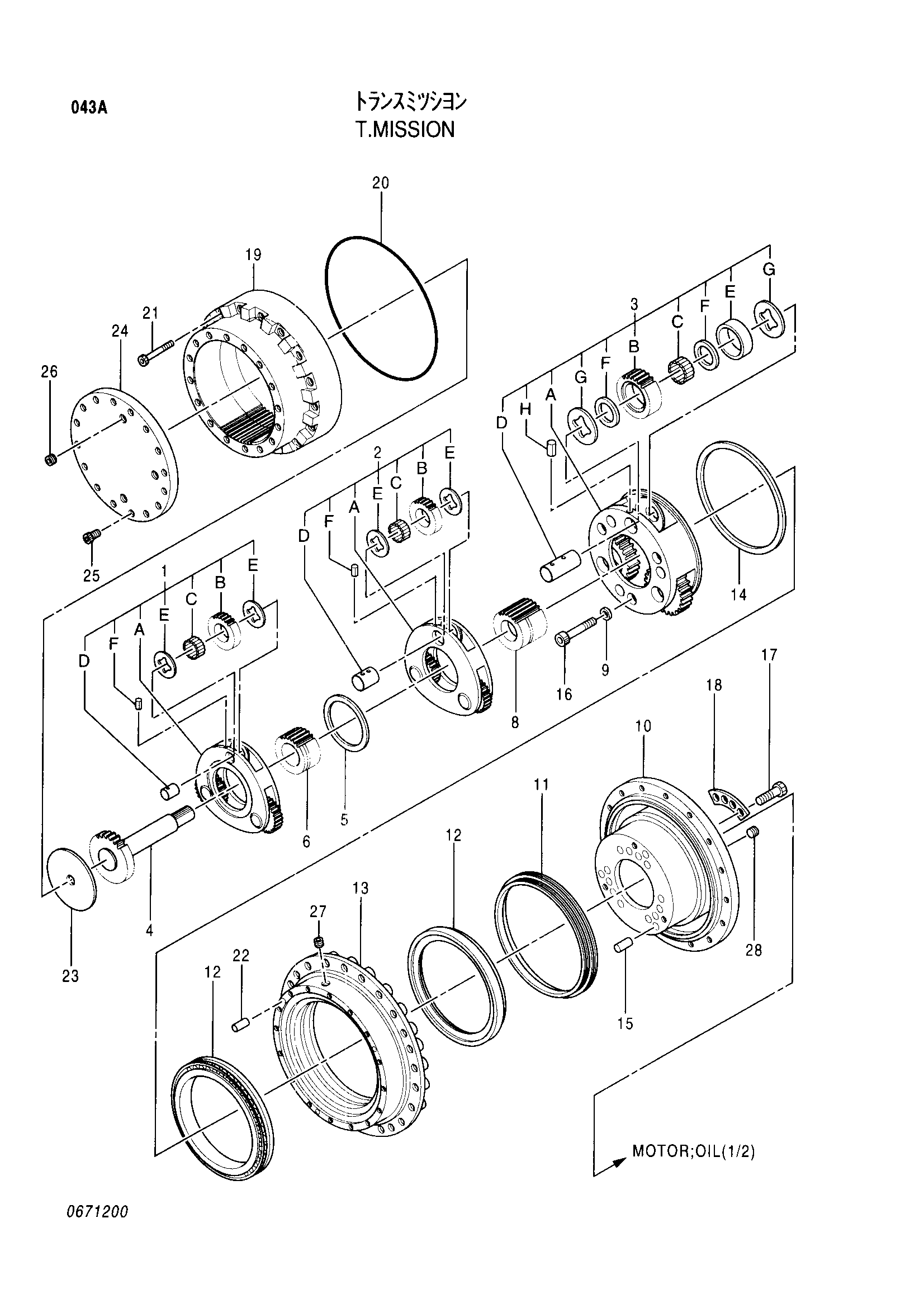

Заводская схема «Трансмиссия» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4378663 | Трансмиссия | 1 | |
| 1 | 0671201 | Держатель в сборе | 1 |
| 1A | 0671202 | Держатель | 1 |
| 1B | 0671203 | Планетарная шестерня | 3 |
| 1C | 0411604 | Игольчатый подшипник | 3 |
| 1D | 0636301 | Вал шестерня | 3 |
| 1E | 0411606 | Упорная шайба | 6 |
| 1F | 490857 | Пружинный штифт | 3 |
| 2 | 0411607 | Держатель в сборе | 1 |
| 2A | 0411608 | Держатель | 1 |
| 2B | 0411609 | Планетарная шестерня | 3 |
| 2C | 0411610 | Игольчатый подшипник | 3 |
| 2D | 0636302 | Вал шестерня | 3 |
| 2E | 0411612 | Упорная шайба | 6 |
| 2F | 962358 | Пружинный штифт | 3 |
| 3 | 0411613 | Держатель в сборе | 1 |
| 3A | 0636303 | Держатель | 1 |
| 3B | 0411615 | Планетарная шестерня | 3 |
| 3C | 0411616 | Неедле | 51 |
| 3D | 0636304 | Вал шестерня | 3 |
| 3E | 0411618 | Втулка | 3 |
| 3F | 0411619 | Втулка | 6 |
| 3G | 0411620 | Упорная шайба | 6 |
| 3H | 0411621 | Пружинный штифт | 3 |
| 4 | 0671204 | Шестерня привод | 1 |
| 5 | 0411623 | Упорная пластина | 1 |
| 6 | 0411624 | Солнечная шестерня | 1 |
| 8 | 0411625 | Солнечная шестерня | 1 |
| 9 | 4069706 | Пружинная шайба | 3 |
| 11 | 0251523 | Уплотнение | 1 |
| 12 | 0636305 | Подшипник | 2 |
| 14 | 4288544 | Регулировочная шайба в сборе | 1 |
| 15 | 0636306 | Палец | 3 |
| 16 | 0411628 | Болт с внутренним шестигранником | 3 |
| 17 | 0168008 | Болт с внутренним шестигранником | 12 |
| 18 | 0411629 | Пластина | 3 |
| 19 | 0411630 | Шестерня: кольцо | 1 |
| 20 | 0411631 | Уплотнительное кольцо | 1 |
| 21 | 0158857 | Болт с внутренним шестигранником | 16 |
| 22 | 0411632 | Палец | 3 |
| 23 | 4288545 | Упорная пластина в сборе | 1 |
| 24 | 0411633 | Крышка | 1 |
| 25 | 0411634 | Болт с внутренним шестигранником | 16 |
| 26 | 0113504 | Пробка | 3 |
| 27 | 94-2011 | Пробка | 1 |
| 28 | 94-2010 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
