Пилотный трубопроводы (поворот стояночный тормоз)[N.EUROPE] — HITACHI EX100M-5
Заводская схема «Пилотный трубопроводы (поворот стояночный тормоз)[N.EUROPE]» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

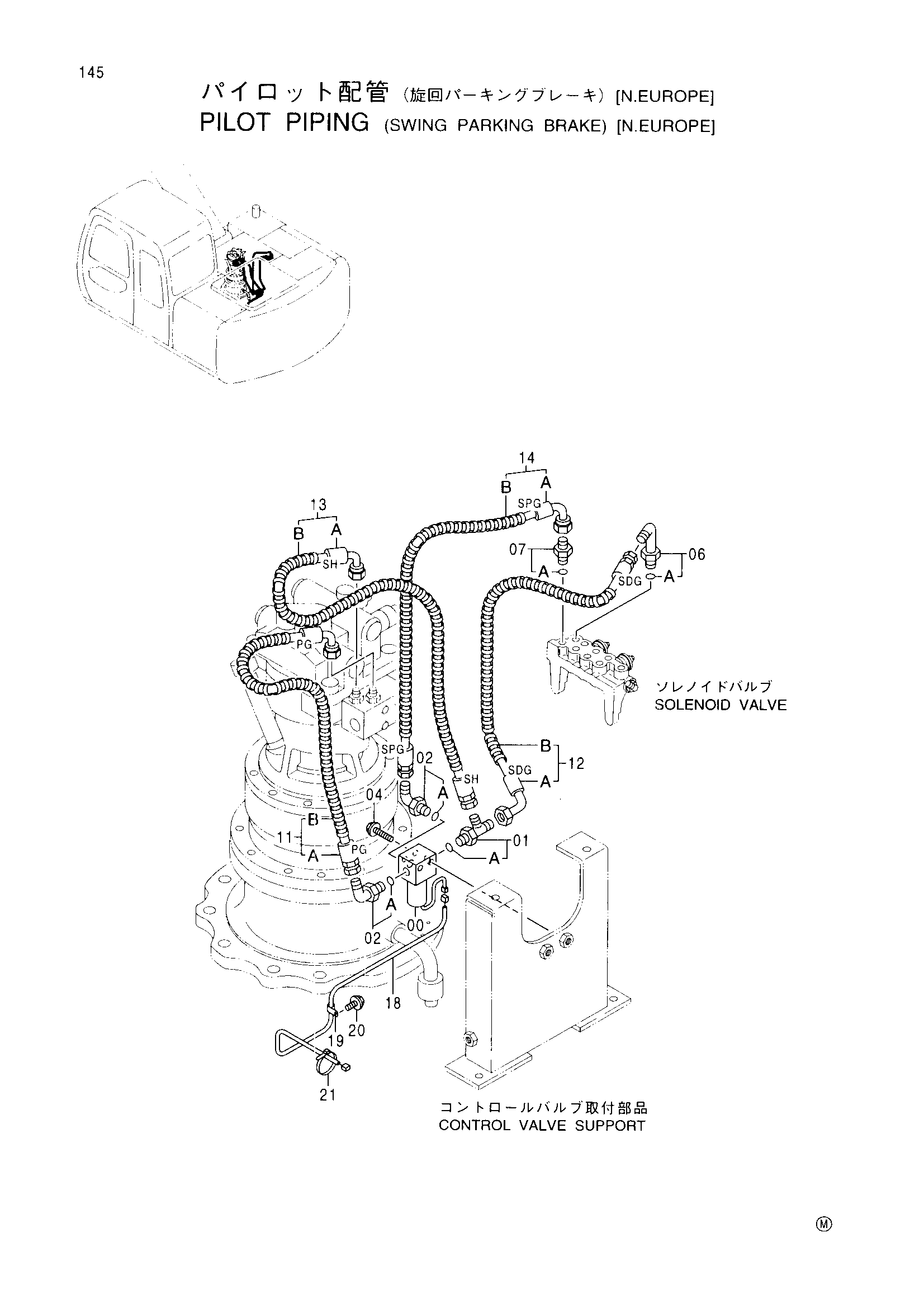

![Схема Пилотный трубопроводы (поворот стояночный тормоз)[N.EUROPE] HITACHI EX100M-5](/catalog-drawings/12/1216cc6b-6c91-4c69-92ee-6f9baffcd401.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4273526 | Электромагнитный клапан | 1 |
| 01 | 4222018 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154670 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | J020865 | Болт с шайбой | 2 |
| 06 | 4279119 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200468 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9180663 | Шланг в сборе | 1 |
| 11A | 4419042 | Шланг (PG) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9180664 | Шланг в сборе | 1 |
| 12A | 4419043 | Шланг (SDG) | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9180665 | Шланг в сборе | 1 |
| 13A | 4419044 | Шланг (SH) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9180666 | Шланг в сборе | 1 |
| 14A | 4419045 | Шланг (SPG) | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 18 | 4419117 | Жгут проводов | 1 |
| 19 | 4190261 | Зажим | 1 |
| 20 | J011020 | Болт с шайбой | 1 |
| 21 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
