Шланг защита от разрыва клапан трубопроводы (рукоять): 3 — HITACHI EX100M-5

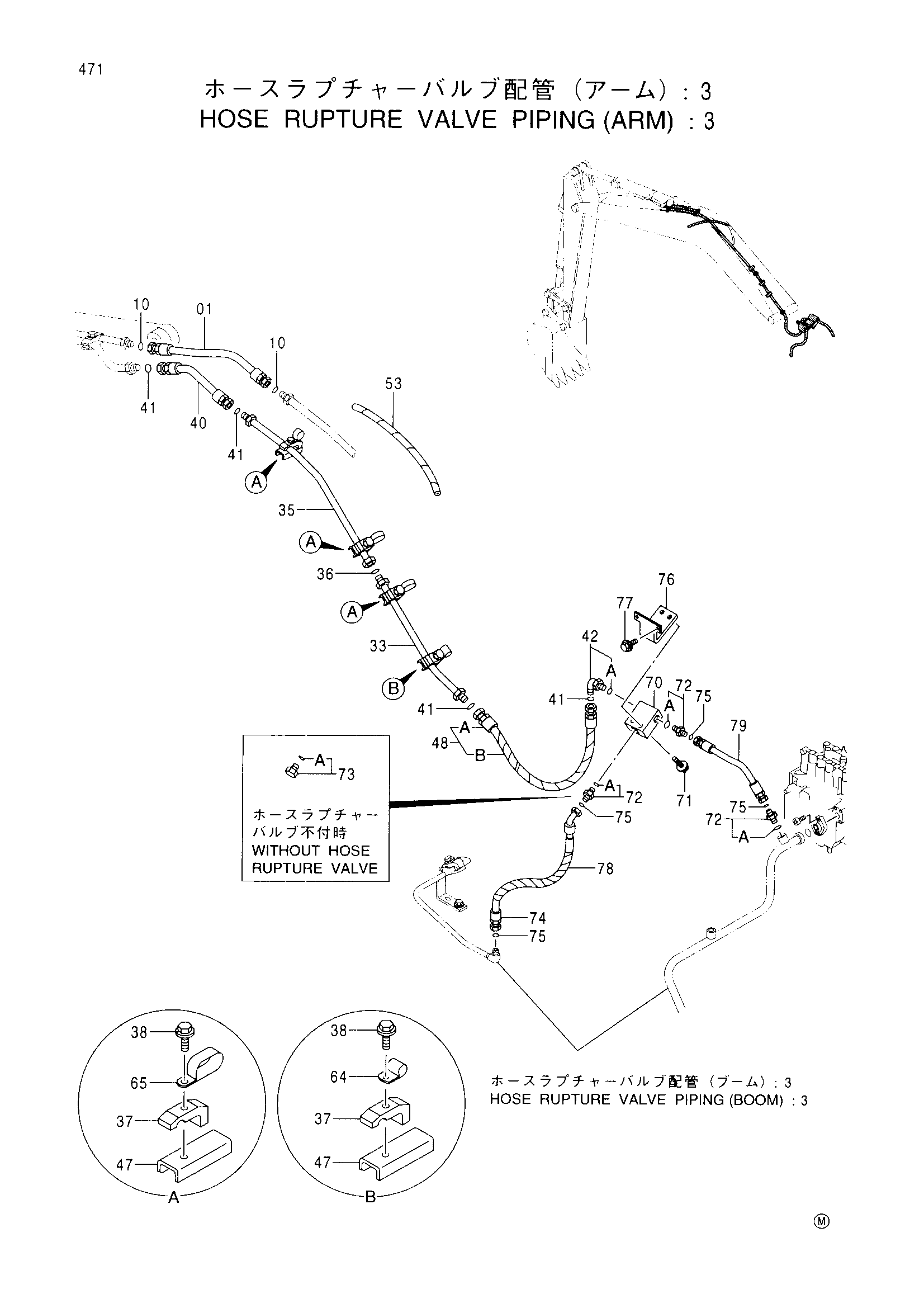

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4273356 | Шланг | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 8066800 | Трубка | 1 |
| 35 | 8053739 | Трубка | 1 |
| 36 | 4187328 | Уплотнительное кольцо | 1 |
| 37 | 4190126 | Хомут трубки | 4 |
| 38 | J011260 | Болт с шайбой | 4 |
| 40 | 4332951 | Шланг | 1 |
| 41 | 4187308 | Уплотнительное кольцо | 4 |
| 42 | 4157562 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 9745897 | Седло винта | 4 |
| 48 | 9151885 | Шланг в сборе | 1 |
| 48A | 4356454 | Шланг | 1 |
| 48B | 4327294 | Защитный кожух | 2 |
| 53 | 4133527 | Защитный кожух | 1 |
| 64 | 4190274 | Зажим | 1 |
| 65 | 4190266 | Зажим | 3 |
| 70 | 3060670 | Коллектор | 1 |
| 71 | J011240 | Болт с шайбой | 2 |
| 72 | 4189619 | Адаптер | 3 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 73 | 4174542 | Пробка)(без шланг защита от разрыва клапан) | 1 |
| 73A | 4506424 | Уплотнительное кольцо)(без шланг защита от разрыва клапан) | 1 |
| 74 | 4362408 | Шланг | 1 |
| 75 | 4187308 | Уплотнительное кольцо | 4 |
| 76 | 8064822 | Кронштейн | 1 |
| 77 | J031030 | Болт с шайбой | 2 |
| 78 | 4044420 | Защитный кожух | 2 |
| 79 | 4439968 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
