Сиденье <E>[STD] — HITACHI EX100M-5

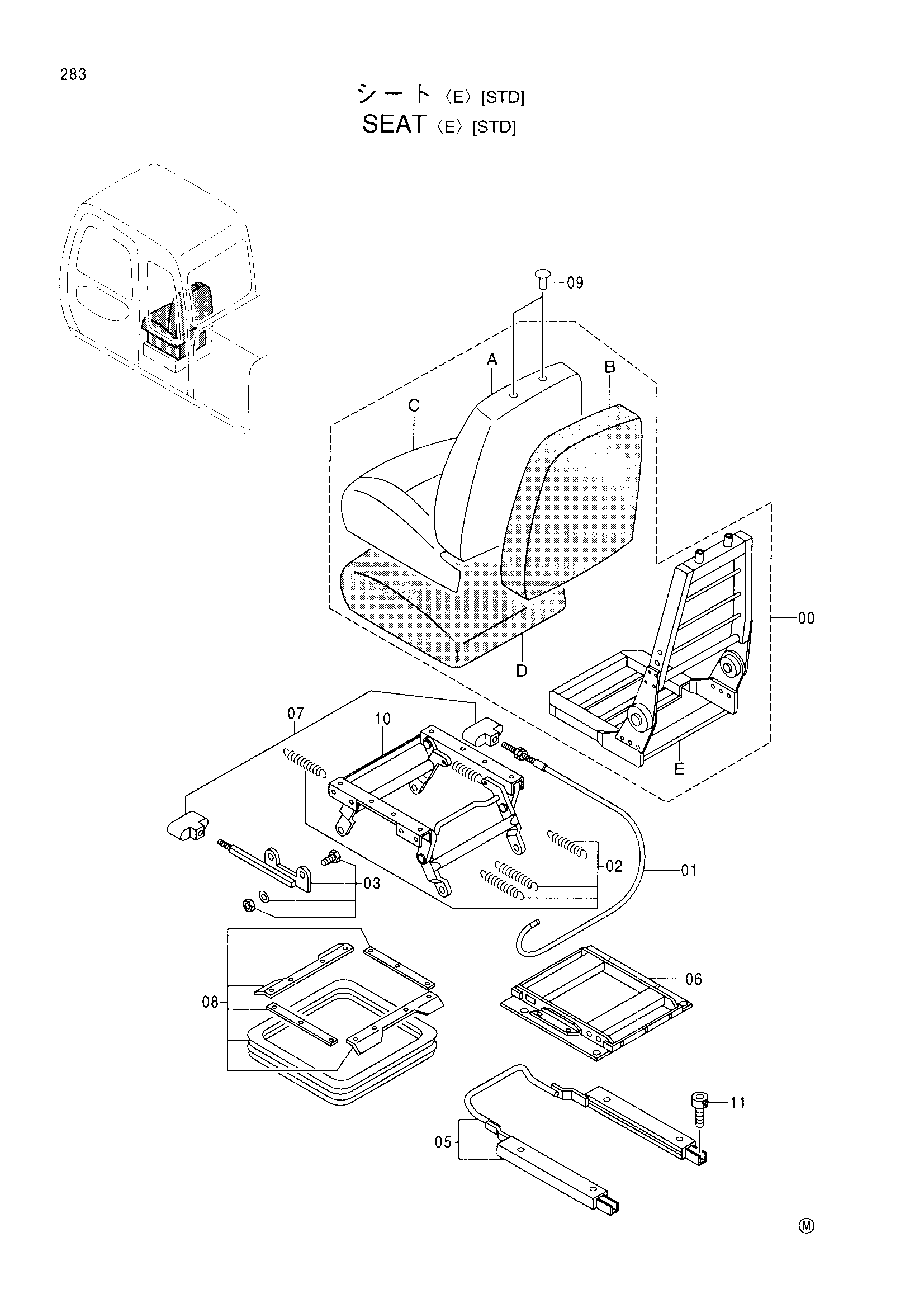

Заводская схема «Сиденье <E>[STD]» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье <E>[STD] HITACHI EX100M-5](/catalog-drawings/e1/e1245069-ccf2-4d92-98a5-0b0df3e6775a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377879 | Сиденье | 1 |
| 00-10 | 4374373 | Сиденье в сборе | 1 |
| 00A | 4377680 | Крышка | 1 |
| 00B | 4370194 | Накладка | 1 |
| 00C | 4377681 | Крышка | 1 |
| 00D | 4370196 | Накладка | 1 |
| 00E | 4370197 | Рама | 1 |
| 01 | 4370198 | Трос | 1 |
| 02 | 4370199 | Пружина | 1 |
| 03 | 4370200 | Защёлка | 1 |
| 05 | 4370202 | Ползун | 1 |
| 06 | 4370203 | Рама | 1 |
| 07 | 4370204 | Рукоятка | 1 |
| 08 | 4370206 | Крышка | 1 |
| 09 | 4377678 | Зажим | 2 |
| 10 | 4370205 | Кронштейн | 1 |
| 11 | M340816 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
