Крышка (1) — HITACHI EX100M-5

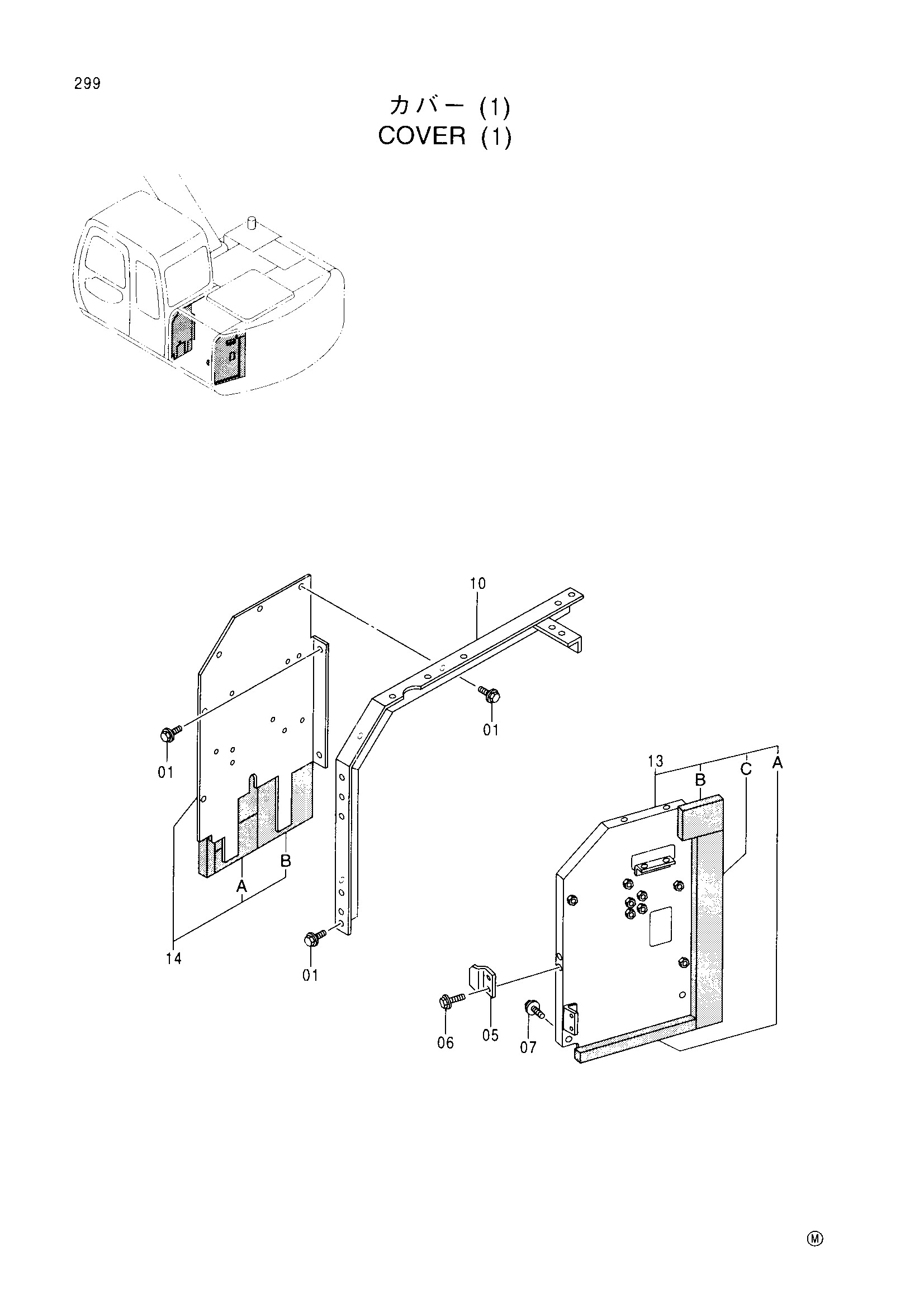

Заводская схема «Крышка (1)» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 9 |
| 05 | 4259298 | Ограничитель | 1 |
| 06 | J031030 | Болт с шайбой | 2 |
| 07 | J021025 | Болт с шайбой | 2 |
| 10 | 7031194 | Опора | 1 |
| 13 | 7029504 | Крышка | 1 |
| 13A | 4384365 | Резиновая прокладка | 1 |
| 13B | 4380167 | Резиновая прокладка | 1 |
| 13C | 4380168 | Резиновая прокладка | 1 |
| 14 | 7031045 | Крышка [STD][USA] | 1 |
| 14 | 7036308 | Крышка [EU][N.EUROPE] | 1 |
| 14A | 4380160 | Резиновая прокладка | 1 |
| 14B | 4380161 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
