Шланг защита от разрыва клапан — HITACHI EX100M-5

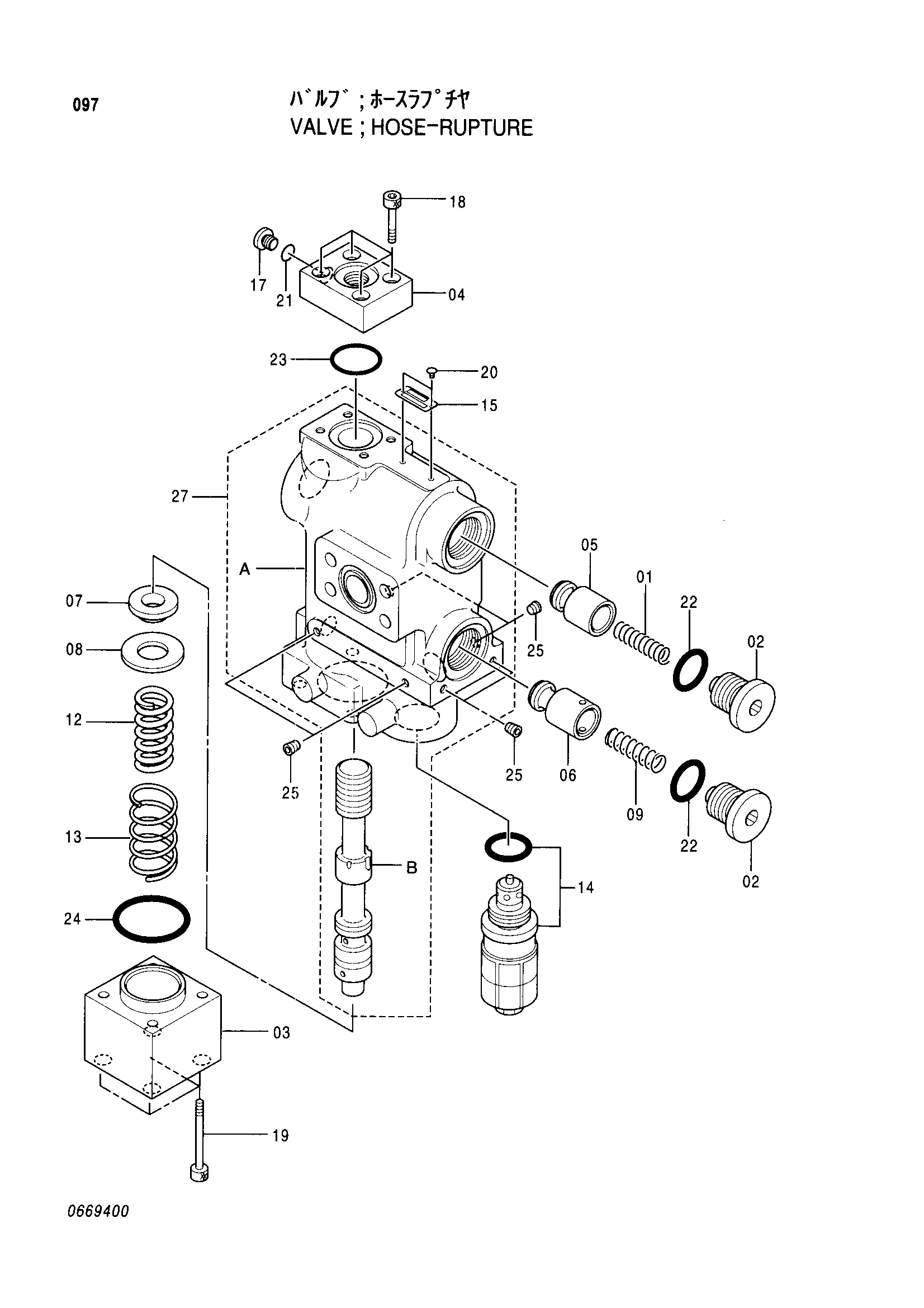

Заводская схема «Шланг защита от разрыва клапан» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149057 | Клапан хосе-руптуре | 1 | |
| 1 | 0343614 | Пружина | 1 |
| 2 | 0669401 | Пробка | 2 |
| 3 | 0370402 | Крышка пружина | 1 |
| 4 | 0370403 | Крышка | 1 |
| 5 | 0370404 | Плунжер | 1 |
| 6 | 0370405 | Плунжер | 1 |
| 7 | 0370406 | Держатель пружина | 1 |
| 8 | 0370407 | Проставка | 1 |
| 9 | 0370302 | Пружина | 1 |
| 12 | 0669402 | Пружина сжатия | 1 |
| 13 | 0669403 | Пружина сжатия | 1 |
| 14 | 4358914 | Предохранительный клапан | 1 |
| 17 | 0343512 | Пробка | 1 |
| 18 | 0370410 | Болт с внутренним шестигранником | 4 |
| 19 | 0669404 | Болт с внутренним шестигранником | 4 |
| 20 | 0208717 | Приводной винт | 2 |
| 21 | 4506408 | Уплотнительное кольцо | 1 |
| 22 | 4506424 | Уплотнительное кольцо | 2 |
| 23 | A811030 | Уплотнительное кольцо | 1 |
| 24 | A811050 | Уплотнительное кольцо | 1 |
| 25 | 0343514 | Пробка | 6 |
| 27 | 0669405 | Корпус в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
