Центральный коллектор — HITACHI EX100M-5

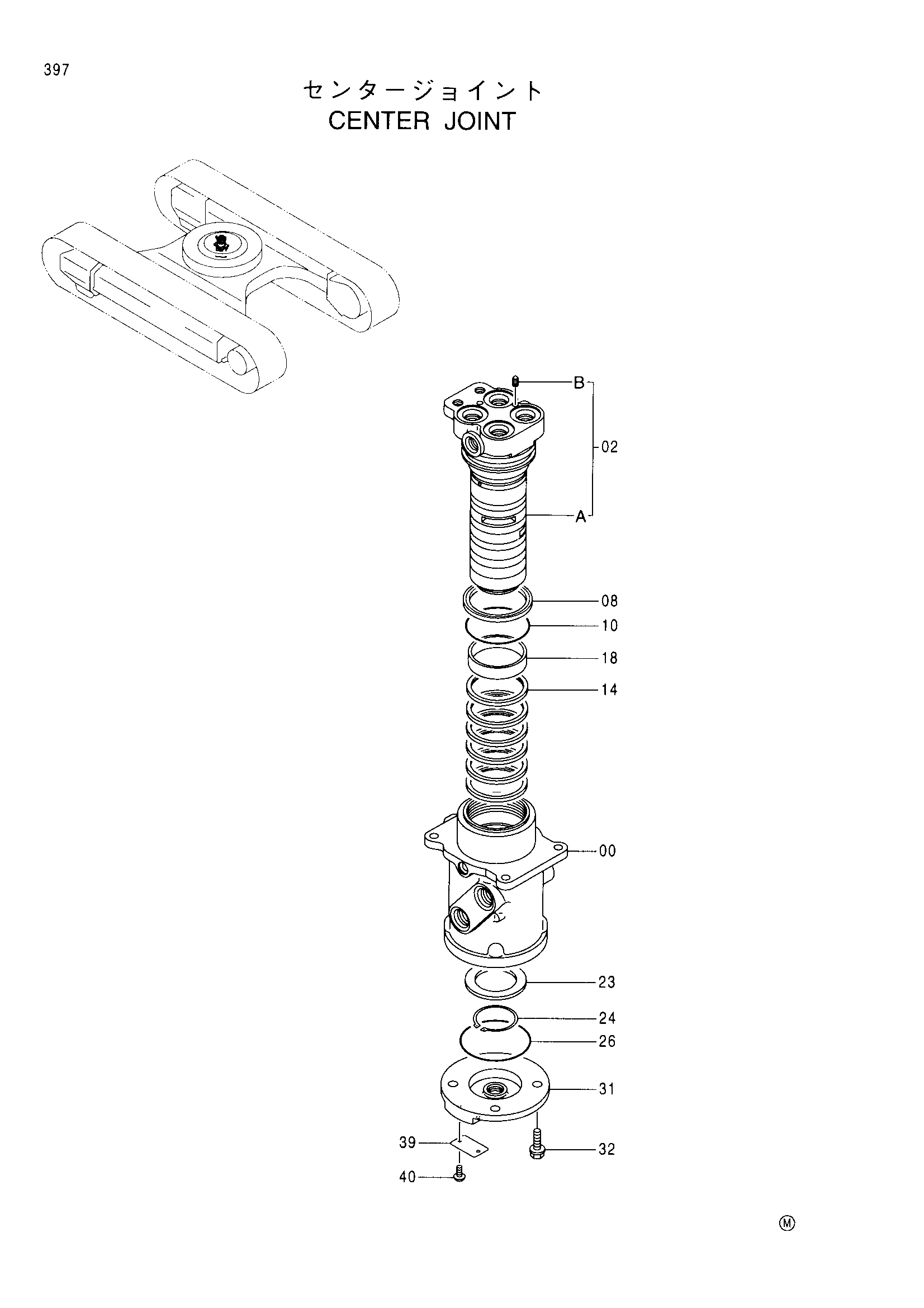

Заводская схема «Центральный коллектор» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101521 | Центральный коллектор в сборе | 1 | |
| 00 | 0001190 | Корпус | 1 |
| 00 | 0001190 | Корпус | 1 |
| 00 | 0001190 | Корпус | 1 |
| 00 | 0003542 | Корпус | 1 |
| 00 | 0003542 | Корпус | 1 |
| 02 | 9145787 | Шпиндель | 1 |
| 02 | 9145787 | Шпиндель | 1 |
| 02 | 9145787 | Шпиндель | 1 |
| 02 | 9181005 | Шпиндель | 1 |
| 02 | 9181005 | Шпиндель | 1 |
| 08 | 4272803 | Пылезащитное уплотнение | 1 |
| 08 | 4272803 | Пылезащитное уплотнение | 1 |
| 08 | 4272803 | Пылезащитное уплотнение | 1 |
| 08 | 4390776 | Пылезащитное уплотнение | 1 |
| 08 | 4390776 | Пылезащитное уплотнение | 1 |
| 10 | 4118147 | Уплотнительное кольцо | 1 |
| 14 | 4231543 | Масляное уплотнение | 6 |
| 18 | 4241780 | Втулка | 1 |
| 23 | 3070250 | Кольцо | 1 |
| 24 | 991347 | Стопорное кольцо | 1 |
| 26 | A810100 | Уплотнительное кольцо | 1 |
| 31 | 2034607 | Крышка | 1 |
| 32 | J011030 | Болт с шайбой | 4 |
| 39 | 3059221 | Информационная табличка | 1 |
| 40 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
