Направляющее колесо (стальная гусеница)<M> — HITACHI EX100M-5

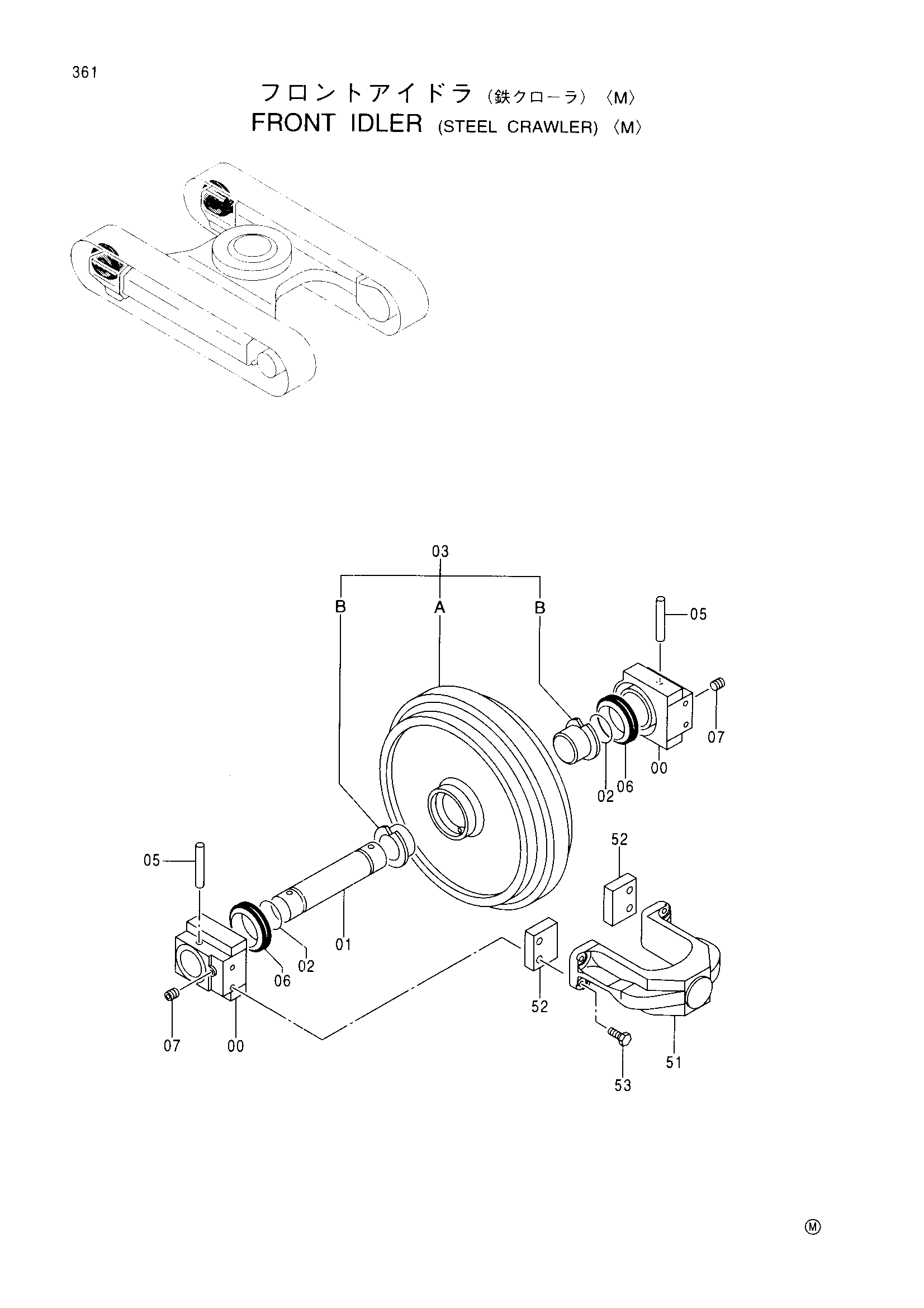

Заводская схема «Направляющее колесо (стальная гусеница)<M>» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9147609 | Направляющее колесо в сборе | 2 | |
| 00 | 1021805 | Подшипник | 2 |
| 00-07 | 9147610 | Направляющее колесо в сборе | 1 |
| 01 | 3070162 | Мост | 1 |
| 02 | A810070 | Уплотнительное кольцо | 2 |
| 03 | 9147611 | Направляющее колесо (с втулка) | 1 |
| 03A | 7030347 | Направляющее колесо | 1 |
| 03B | 3069749 | Втулка | 2 |
| 05 | 4126209 | Палец | 2 |
| 06 | 4153731 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 51 | 1014036 | Вилка | 1 |
| 52 | 4358632 | Проставка | 2 |
| 53 | J901665 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
