Стрела нижний трубопроводы <смещаемый стрела> — HITACHI EX100M-5

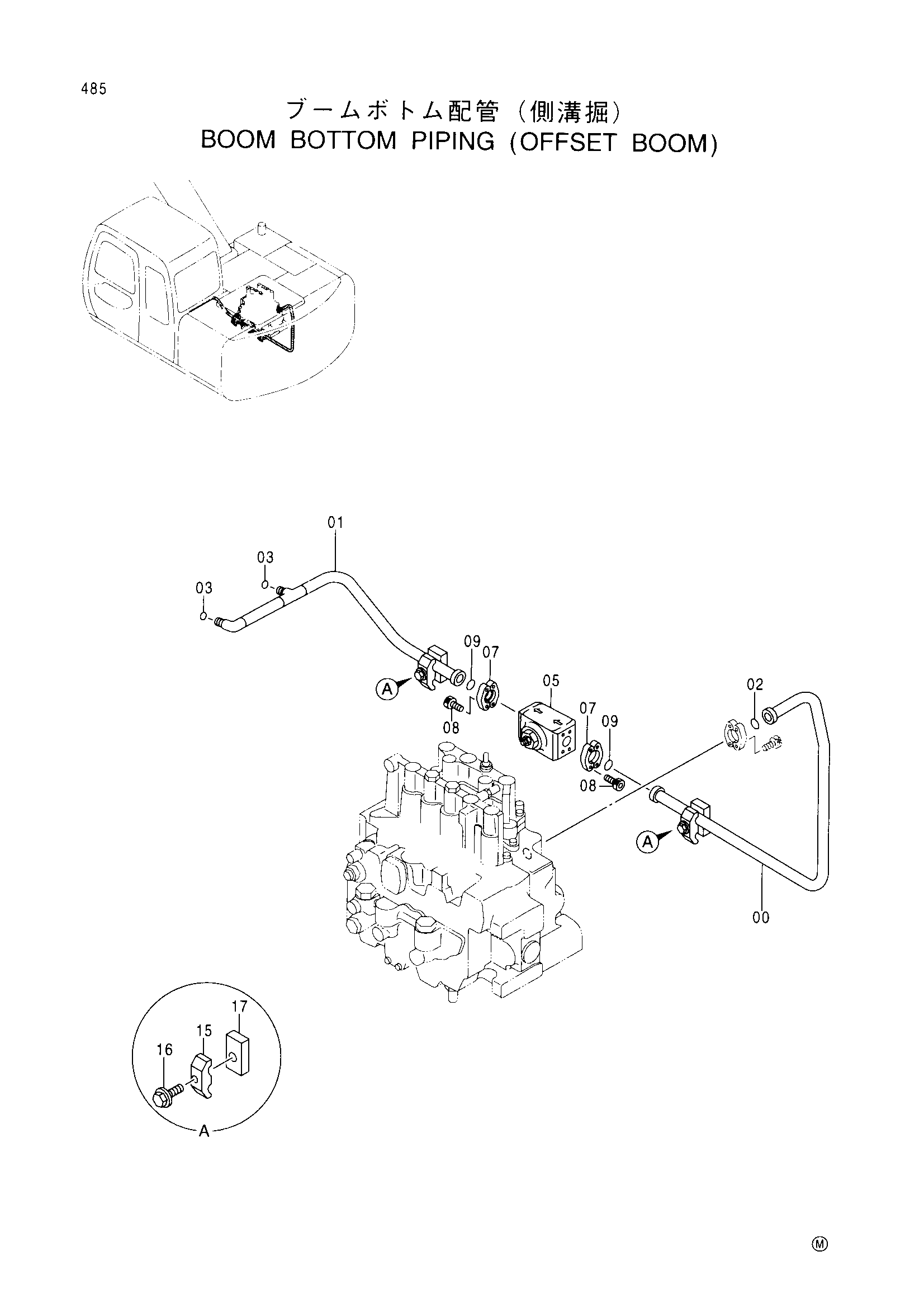

Заводская схема «Стрела нижний трубопроводы <смещаемый стрела>» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067274 | Трубка | 1 |
| 01 | 8067275 | Трубка | 1 |
| 02 | 4510167 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 4330223 | Клапан замедленного возврата | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 15 | 4124052 | Хомут трубки | 2 |
| 16 | J011055 | Болт с шайбой | 2 |
| 17 | 4376248 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
