Гидроцилиндр стрелы (левый) — HITACHI EX100M-5

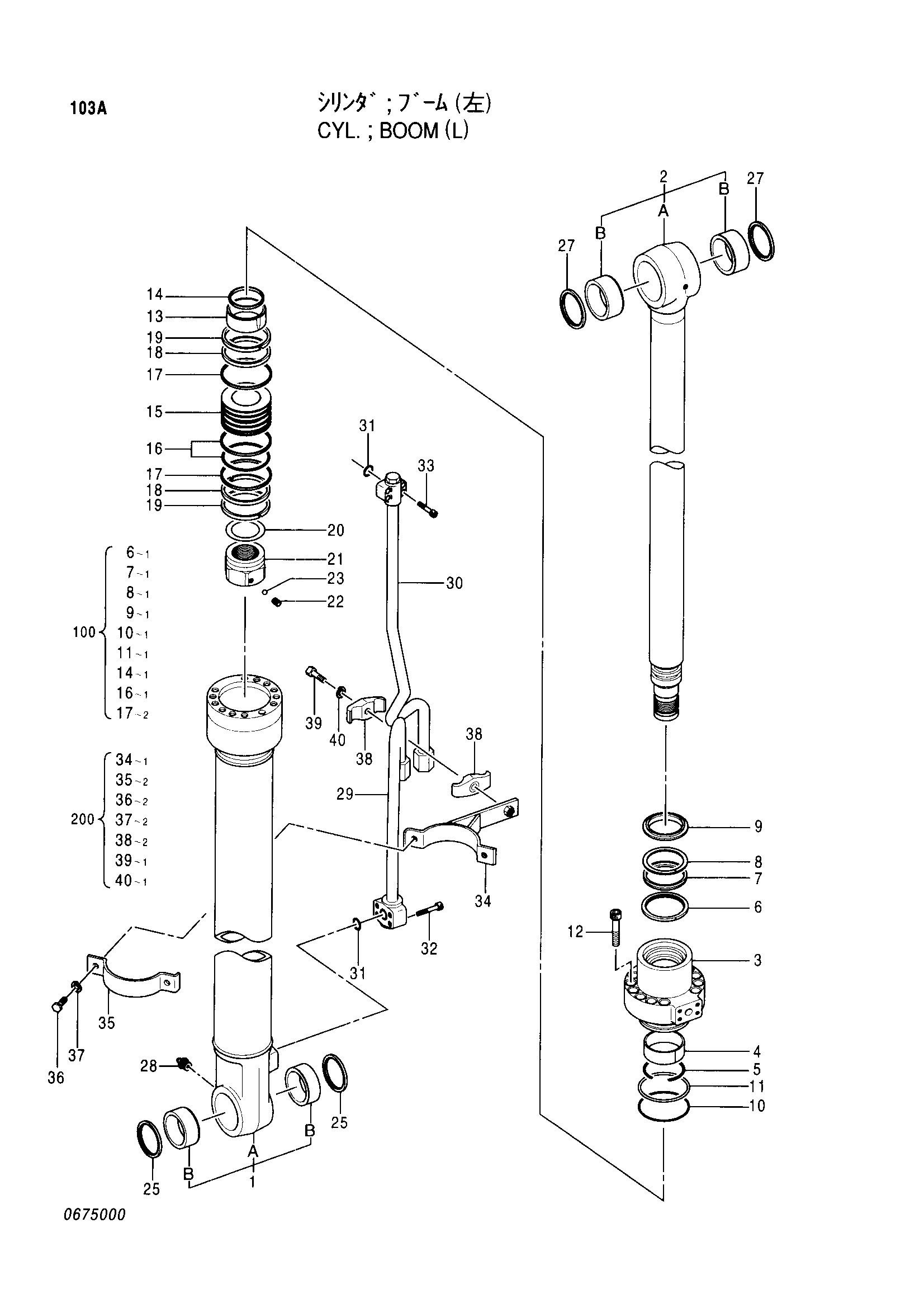

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX100M-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4312229 | Гидроцилиндр стрелы (левый) | 1 | |
| 1 | 0675001 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0675002 | Труба гидроцилиндра | 1 |
| 1B | 4352638 | Втулка пальца | 2 |
| 2 | 0674903 | Шток поршня в сборе | 1 |
| 2A | 0674904 | Шток поршня | 1 |
| 2B | 4362025 | Втулка пальца | 2 |
| 3 | 0674905 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0408804 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0666806 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | 0667107 | Болт с внутренним шестигранником | 10 |
| 13 | 0408806 | Амортизирующий подшипник | 1 |
| 14 | 0666807 | Уплотнение | 1 |
| 15 | 0409106 | Поршень | 1 |
| 16 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409107 | Опорное кольцо | 2 |
| 18 | 0667108 | Направляющее кольцо | 2 |
| 19 | 0310610 | Направляющее кольцо | 2 |
| 20 | 0326007 | Регулировочная шайба | 1 |
| 21 | 0667109 | Гайка | 1 |
| 22 | 0310612 | Установочный винт | 1 |
| 23 | 0111818 | Стальной шарик | 1 |
| 25 | 0408810 | Грязесъёмное кольцо | 2 |
| 27 | 4065687 | Грязесъёмное кольцо | 2 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 29 | 0408902 | Трубка | 1 |
| 30 | 0675003 | Трубка | 1 |
| 31 | 4509181 | Уплотнительное кольцо | 2 |
| 32 | 0309019 | Болт с внутренним шестигранником | 4 |
| 33 | 0310310 | Болт с внутренним шестигранником | 4 |
| 34 | 0409405 | Лента | 1 |
| 35 | 0310619 | Лента | 1 |
| 36 | 0408815 | Болт | 2 |
| 37 | 0325913 | Шайба | 2 |
| 38 | 0310312 | Держатель | 2 |
| 39 | 0224115 | Болт | 1 |
| 40 | 0208516 | Пружинная шайба | 1 |
| 100 | 4379260 | Комплект уплотнений | 1 |
| 200 | 0674907 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
