Гидроцилиндр рукояти — HITACHI EX100M-3m

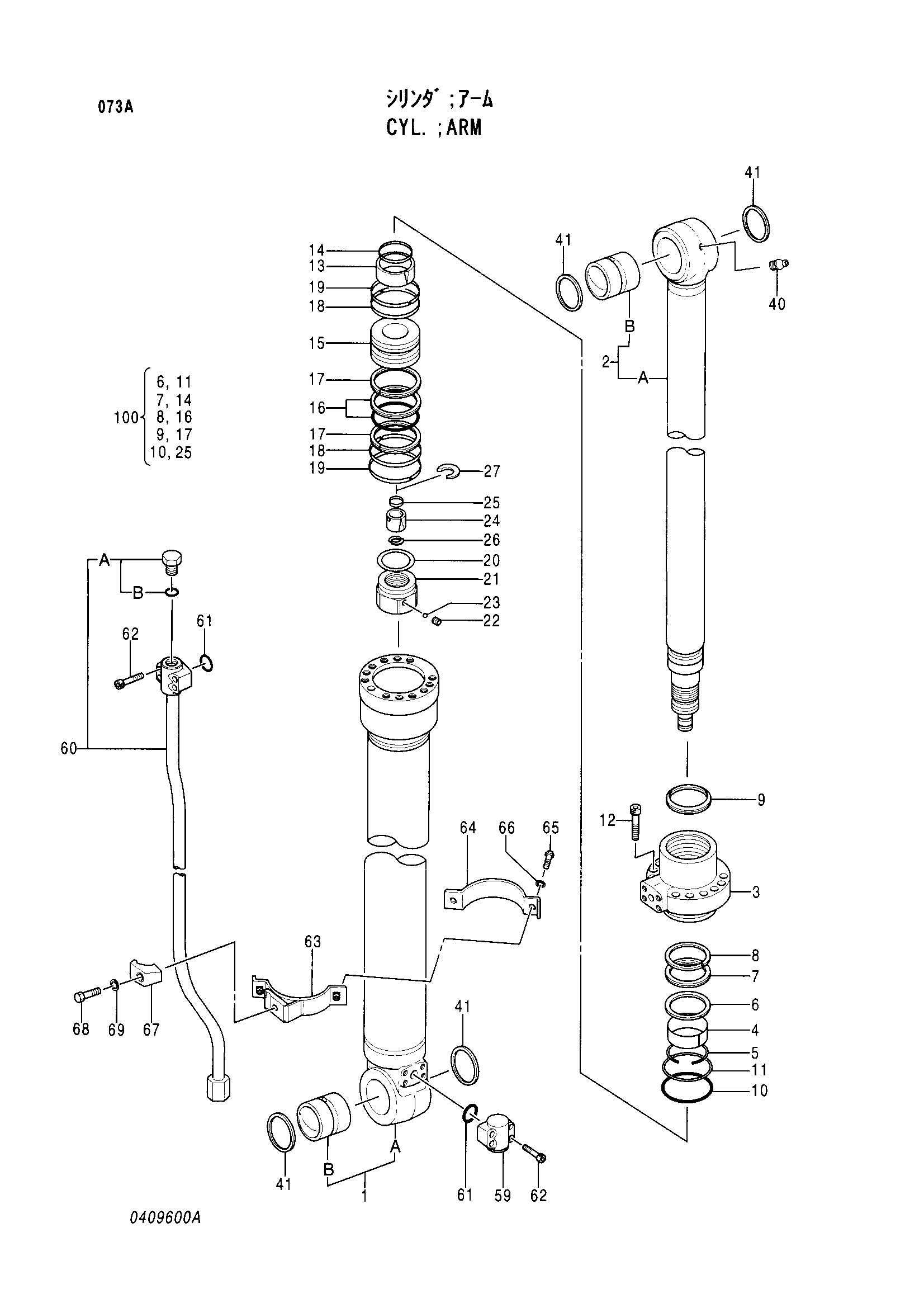

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX100M-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4257932 | Гидроцилиндр рукояти | 1 | |
| 1-41 | 4286746 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4286768 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0409601 | Труба гидроцилиндра | 1 |
| 1B | 0409602 | Втулка пальца | 1 |
| 2 | 4286769 | Шток поршня в сборе | 1 |
| 2A | 0409603 | Шток поршня | 1 |
| 2B | 0409602 | Втулка пальца | 1 |
| 3 | 0409604 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0409605 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0409613 замена: 0409614 | Грязесъёмное кольцо | 1 |
| 9 | 0409614 замена: 0409614 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409606 | Амортизирующий подшипник | 1 |
| 14 | 0409607 | Уплотнение | 1 |
| 15 | 0408808 | Поршень | 1 |
| 16 | 0310508 | Кольцо уплотнение в сборе | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0409608 | Кольцо | 2 |
| 19 | 0310510 | Кольцо | 2 |
| 20 | 0310514 | Регулировочная шайба | 1 |
| 21 | 0310511 | Гайка | 1 |
| 22 | 0309011 | Винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0409012 | Амортизирующий подшипник | 1 |
| 25 | 0409013 | Уплотнение | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 27 | 0409609 | Стопорное кольцо | 1 |
| 40 | J75481 | Пресс-маслёнка | 1 |
| 41 | 4065687 | Пылезащитное уплотнение | 4 |
| 59 | 0409016 | Соединение | 1 |
| 60 | 0409610 | Трубка | 1 |
| 60A | 4174542 | Пробка | 1 |
| 60B | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4506430 | Уплотнительное кольцо | 2 |
| 62 | 0309019 | Болт с внутренним шестигранником | 8 |
| 63 | 0409611 | Лента | 1 |
| 64 | 0409612 | Лента | 1 |
| 65 | 0408815 | Болт | 2 |
| 66 | 0325913 | Шайба | 2 |
| 67 | 0309021 | Держатель | 1 |
| 68 | 0309022 | Болт | 1 |
| 69 | 0208516 | Пружинная шайба | 1 |
| 100 | 4320997 замена: 4369889 | Комплект уплотнений | 1 |
| 100 | 4369889 замена: 4369889 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
