Радиатор — HITACHI EX100M-3

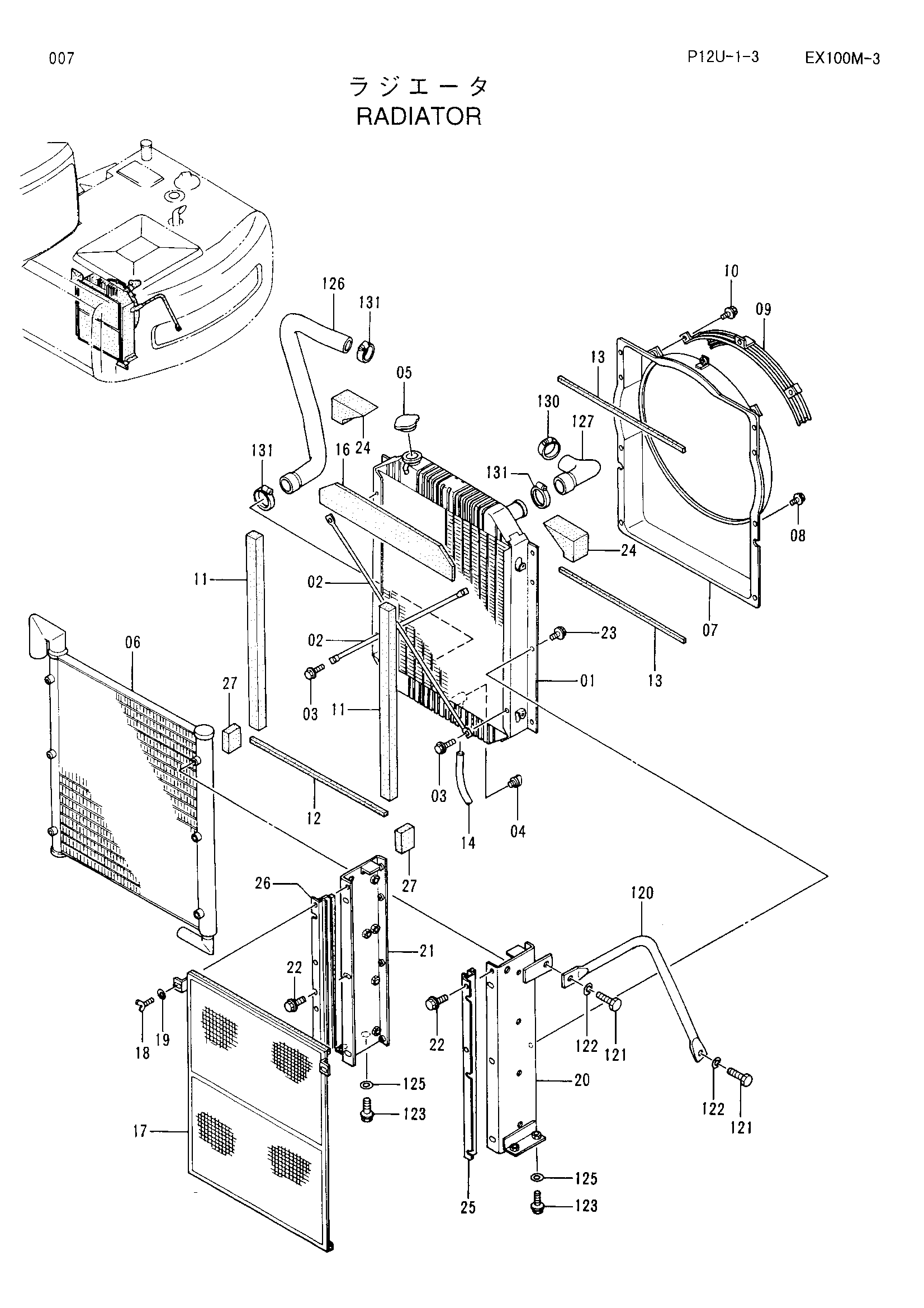

Заводская схема «Радиатор» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-27 | 4274494 | Радиатор в сборе | 1 |
| 01 | 4285626 | Коре радиатор | 1 |
| 02 | 4206676 | Шток | 2 |
| 03 | 4206679 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4228160 | Колпачок | 1 |
| 06 | 4285627 | Масляный радиатор | 1 |
| 07 | 4228295 | Направляющая вентилятор | 1 |
| 08 | 4285639 | Болт с шайбой | 8 |
| 09 | 4204469 | Защита вентилятор | 1 |
| 10 | 4206128 | Болт с шайбой | 3 |
| 11 | 4285637 | Манжета | 2 |
| 12 | 4285635 | Манжета | 1 |
| 13 | 4285636 | Манжета | 2 |
| 14 | 4285641 | Шланг | 1 |
| 16 | 4285633 | Манжета | 1 |
| 17 | 4285628 | Сетка | 1 |
| 18 | 4206930 | Болт винг | 2 |
| 19 | 4206931 | Шайба | 2 |
| 20 | 4296417 | Кронштейн | 1 |
| 21 | 4296418 | Кронштейн | 1 |
| 22 | 4285640 | Болт с шайбой | 6 |
| 23 | 4285640 | Болт с шайбой | 8 |
| 24 | 4285634 | Манжета | 2 |
| 25 | 4296419 | Кронштейн | 1 |
| 26 | 4296420 | Кронштейн | 1 |
| 27 | 4285638 | Манжета | 2 |
| 120 | 3052439 | Стойка | 1 |
| 121 | J901635 | Болт | 2 |
| 122 | A590916 | Пружинная шайба | 2 |
| 123 | J011230 | Болт с шайбой | 4 |
| 125 | J222012 | Шайба | 4 |
| 126 | 3055716 | Водяной шланг | 1 |
| 127 | 3050673 | Водяной шланг | 1 |
| 130 | 4505385 | Хомут шланга | 1 |
| 131 | 4504198 | Хомут шланга | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
