Гидромотор (2/2) — HITACHI EX100M-3

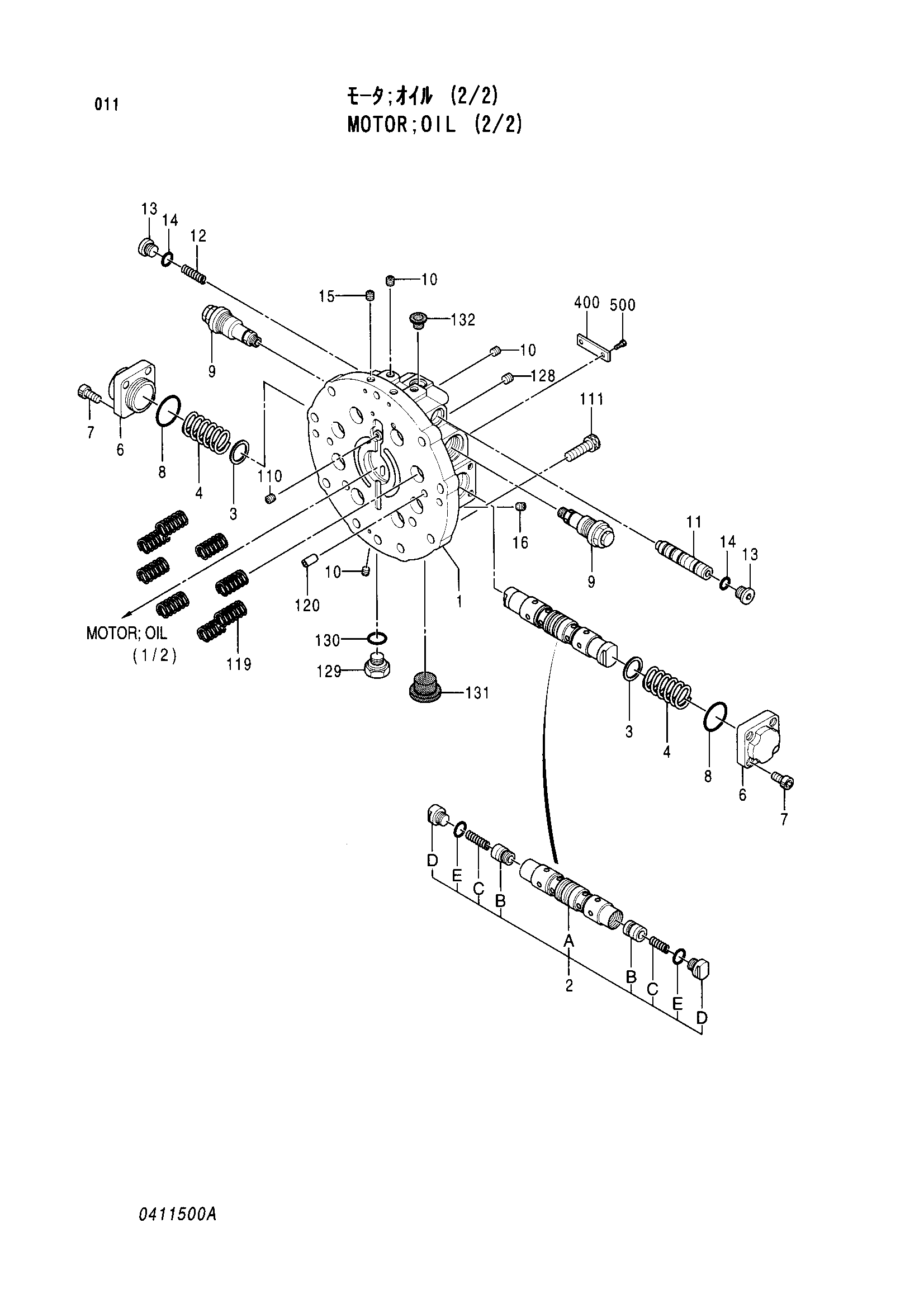

Заводская схема «Гидромотор (2/2)» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4288541 | Гидромотор (2/2) | 1 | |
| 2E | 4506418 | Уплотнительное кольцо | 2 |
| 3 | 0163601 | Седло пружины | 2 |
| 4 | 0411501 | Пружина | 2 |
| 6 | 0411502 | Фланец | 2 |
| 7 | M341036 | Болт с внутренним шестигранником | 4 |
| 8 | 992444 | Уплотнительное кольцо | 2 |
| 9 | 4288543 | Предохранительный клапан | 2 |
| 12 | 0411503 | Пружина | 1 |
| 13 | 0311336 | Пробка | 2 |
| 14 | 4509180 | Уплотнительное кольцо | 2 |
| 110 | 0411504 | Пружинный штифт | 1 |
| 111 | 0311318 | Болт с внутренним шестигранником | 6 |
| 119 | 0310020 | Пружина | 8 |
| 120 | 0251319 | Палец | 4 |
| 129 | 0163605 | Пробка | 2 |
| 130 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
