Передний трубопроводы для гидромолот и гидроножницы — HITACHI EX100M-3

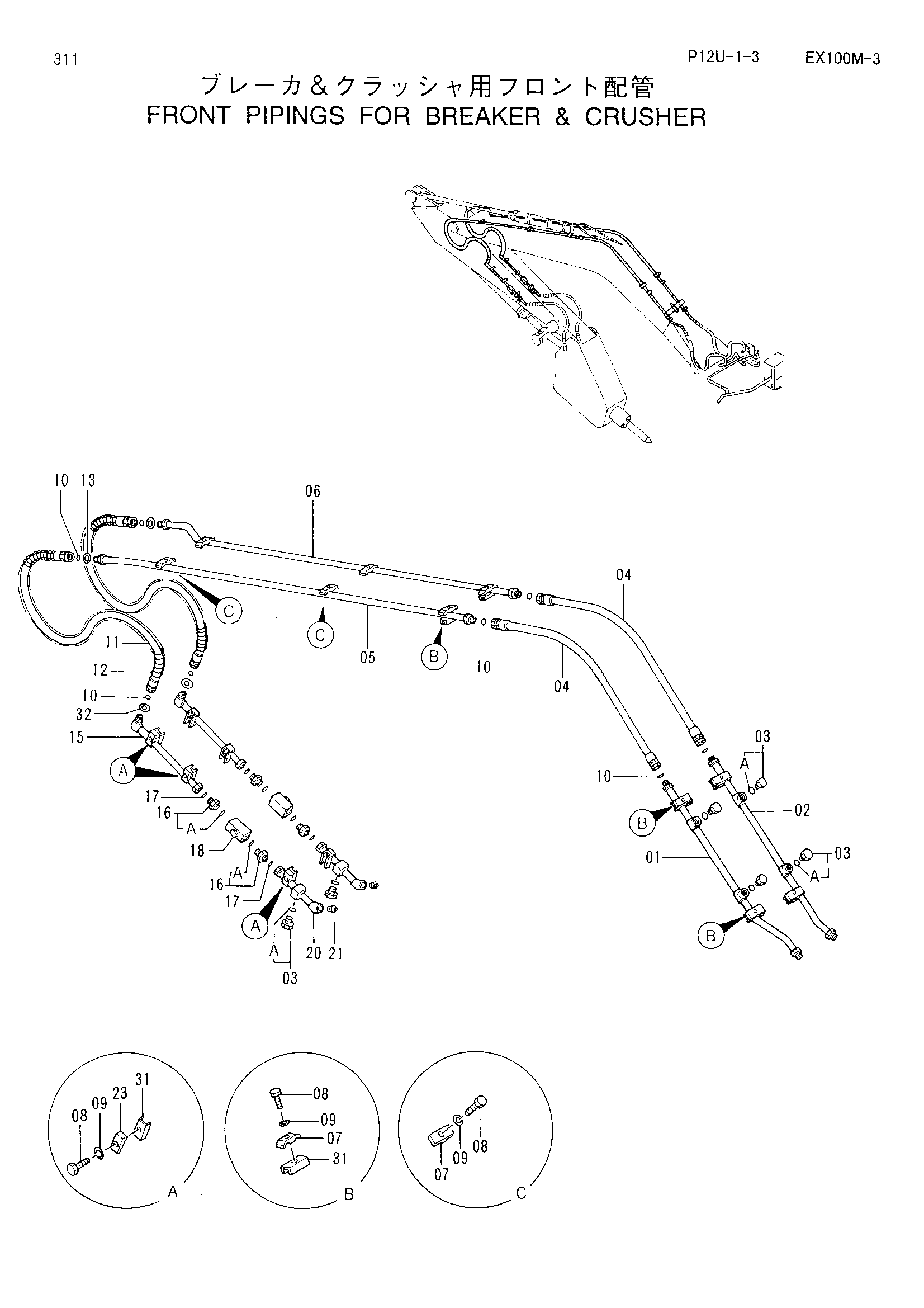

Заводская схема «Передний трубопроводы для гидромолот и гидроножницы» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053170 | Трубка | 1 |
| 02 | 8053171 | Трубка | 1 |
| 03 | 4174542 | Пробка | 6 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4259445 | Шланг | 2 |
| 05 | 8053172 | Трубка | 1 |
| 06 | 8053173 | Трубка | 1 |
| 07 | 4141806 | Хомут трубки | 10 |
| 08 | J901260 | Болт | 16 |
| 09 | A590912 | Пружинная шайба | 16 |
| 10 | 4187308 | Уплотнительное кольцо | 8 |
| 11 | 4250889 | Шланг (укороченный рукоять) | 2 |
| 11 | 4250889 | Шланг (стд.арм) | 2 |
| 11 | 4296622 | Шланг (удлинённый рукоять) | 2 |
| 12 | 4053610 | Защита шланг(укороченный рукоять) | 2 |
| 12 | 4053610 | Защита шланг(стд.арм) | 2 |
| 12 | 4054448 | Защита шланг(удлинённый рукоять) | 2 |
| 13 | 4203220 | Шайба | 2 |
| 15 | 9738562 | Трубка (стд.арм) | 2 |
| 15 | 9738562 | Трубка (удлинённый рукоять) | 2 |
| 15 | 9739045 | Трубка (укороченный рукоять) | 2 |
| 16 | 4189535 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 4 |
| 18 | 4287720 | Запорный клапан | 2 |
| 20 | 9738509 | Трубка | 2 |
| 21 | 94-2025 | Пробка | 2 |
| 23 | 4190126 | Хомут трубки | 6 |
| 31 | 9738393 | Седло винта | 12 |
| 32 | 4203220 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
