Направляющее колесо — HITACHI EX100M-3

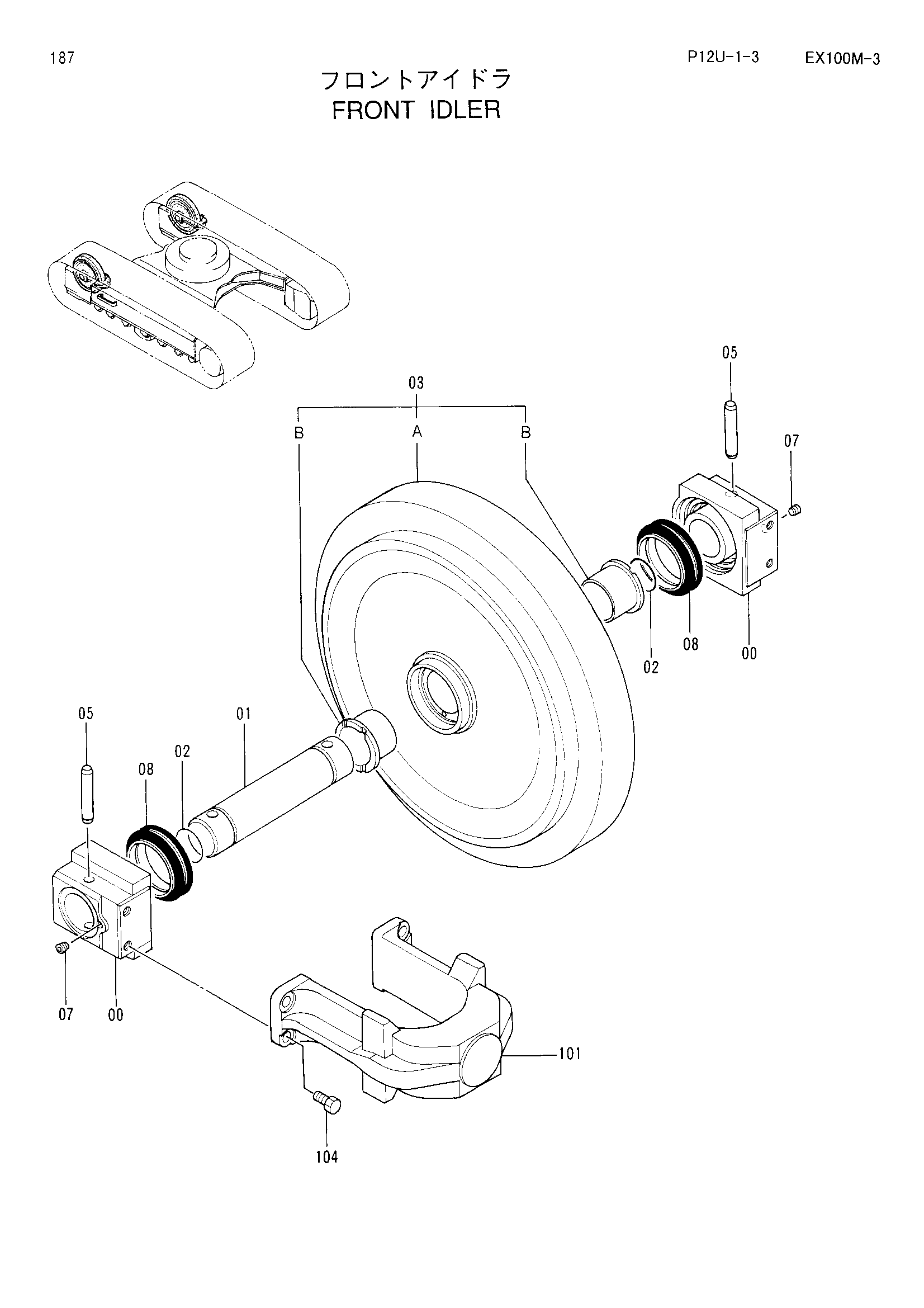

Заводская схема «Направляющее колесо» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2029006 | Подшипник | 2 |
| 00-08 | 9092975 замена: 9143394 | Направляющее колесо в сборе | 2 |
| 00-08 | 9143394 | Направляющее колесо в сборе | 2 |
| 01 | 3035618 | Мост | 1 |
| 02 | A810060 | Уплотнительное кольцо | 2 |
| 03 | 9094001 замена: 9143395 | Направляющее колесо (с втулка) | 1 |
| 03 | 9143395 | Направляющее колесо (с втулка) | 1 |
| 03A | 7021952 замена: 7030454 | Направляющее колесо | 1 |
| 03A | 7030454 | Направляющее колесо | 1 |
| 03B | 3056833 | Втулка | 2 |
| 05 | 4255804 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 08 | 4153468 | Комплект уплотнений | 2 |
| 101 | 1014799 | Вилка | 2 |
| 104 | J901635 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
