Сиденье — HITACHI EX100M-3

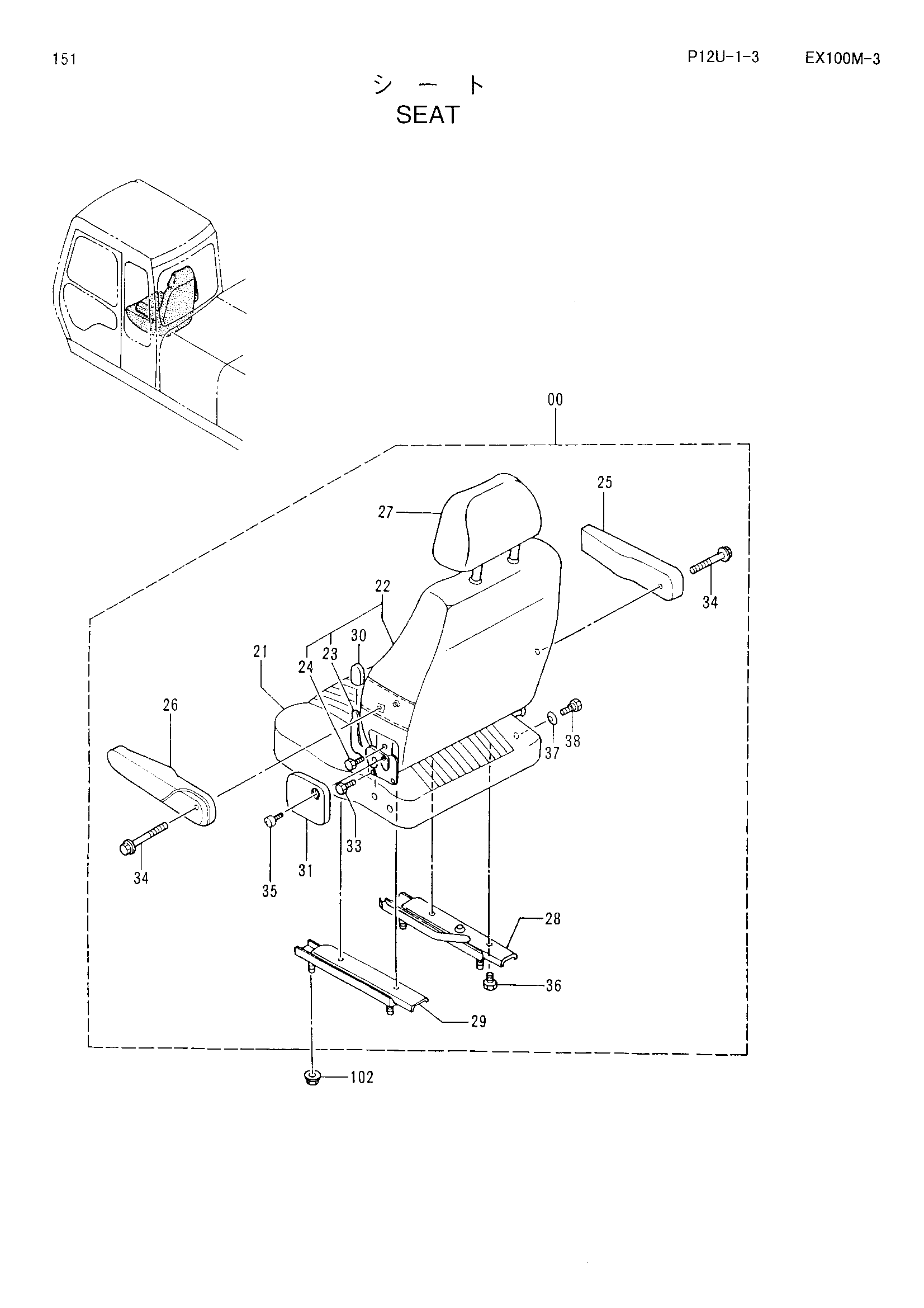

Заводская схема «Сиденье» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330318 | Сиденье | 1 |
| 21 | 4341205 | Амортизатор сиденье | 1 |
| 22 | 4341206 | Сиденье задний | 1 |
| 23 | 4222852 | Устройство | 1 |
| 24 | 4222853 | Болт | 2 |
| 25 | 4341207 | Опора рукоять (RH) | 1 |
| 26 | 4341208 | Опора рукоять (LH) | 1 |
| 27 | 4341209 | Опора головка | 1 |
| 28 | 4282809 | Скольжение (RH) | 1 |
| 29 | 4282808 | Скольжение (LH) | 1 |
| 30 | 4282805 | Дивике кноб | 1 |
| 31 | 4282810 | Устройство крышка | 1 |
| 33 | 4222853 | Болт | 2 |
| 34 | 4345839 | Болт | 2 |
| 35 | 4273197 | Винт | 1 |
| 36 | 4222865 | Болт | 4 |
| 37 | 4368256 | Втулка | 1 |
| 38 | 4368257 | Болт | 1 |
| 102 | M669008 | Гайка к-св | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
