Многофункциональный рычаг трубопроводы (4) — HITACHI EX100M-3

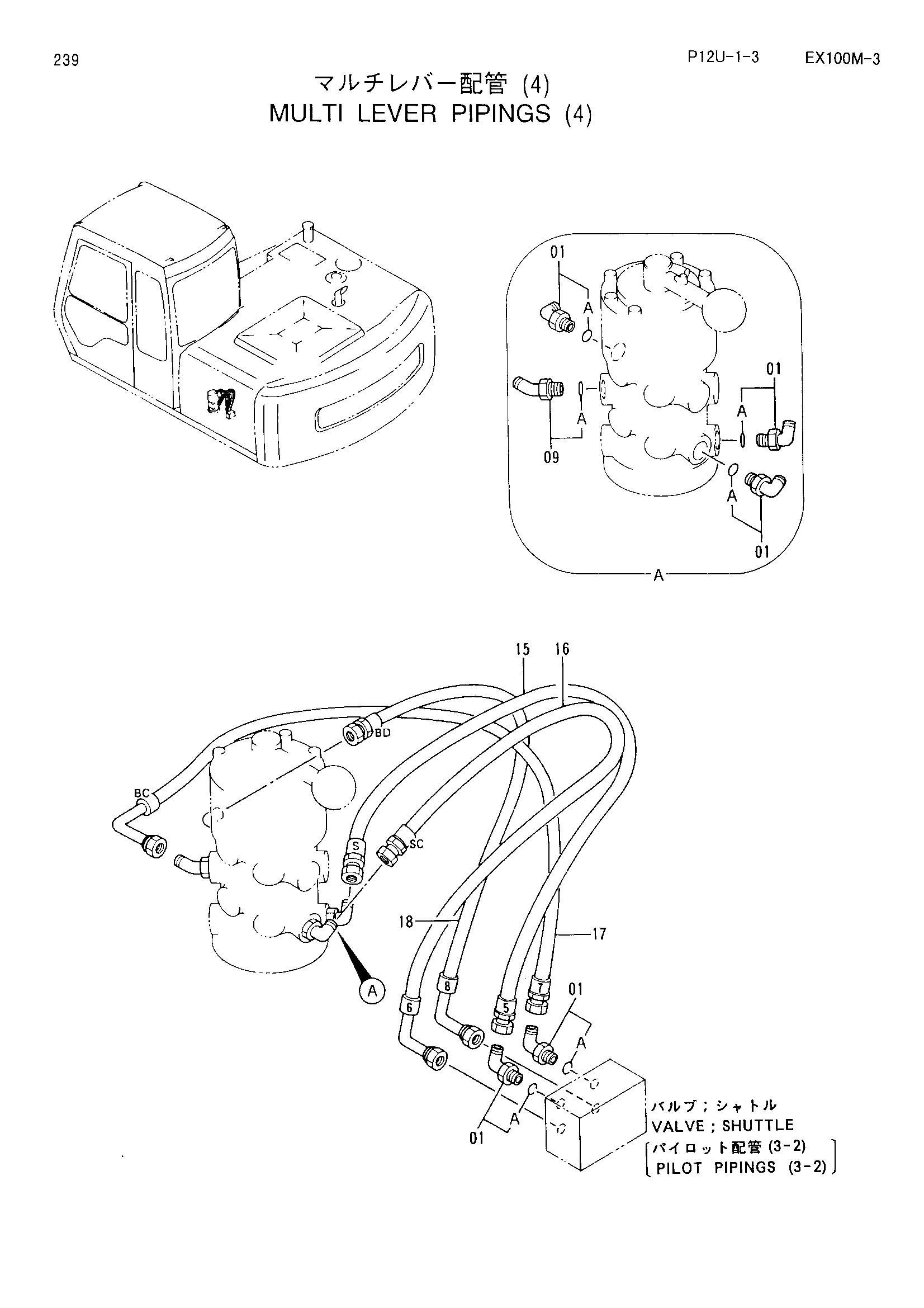

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154671	Угловой штуцер	5
01A	4509180	Уплотнительное кольцо	1
09	4190244	Угловой штуцер	1
09A	4509180	Уплотнительное кольцо	1
15	4286676	Шланг (5, S)	1
16	4286677	Шланг (6, SC)	1
17	4286674	Шланг (7, BC)	1
18	4286675	Шланг (8, BD)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
