Консоль (левый) — HITACHI EX100M-3

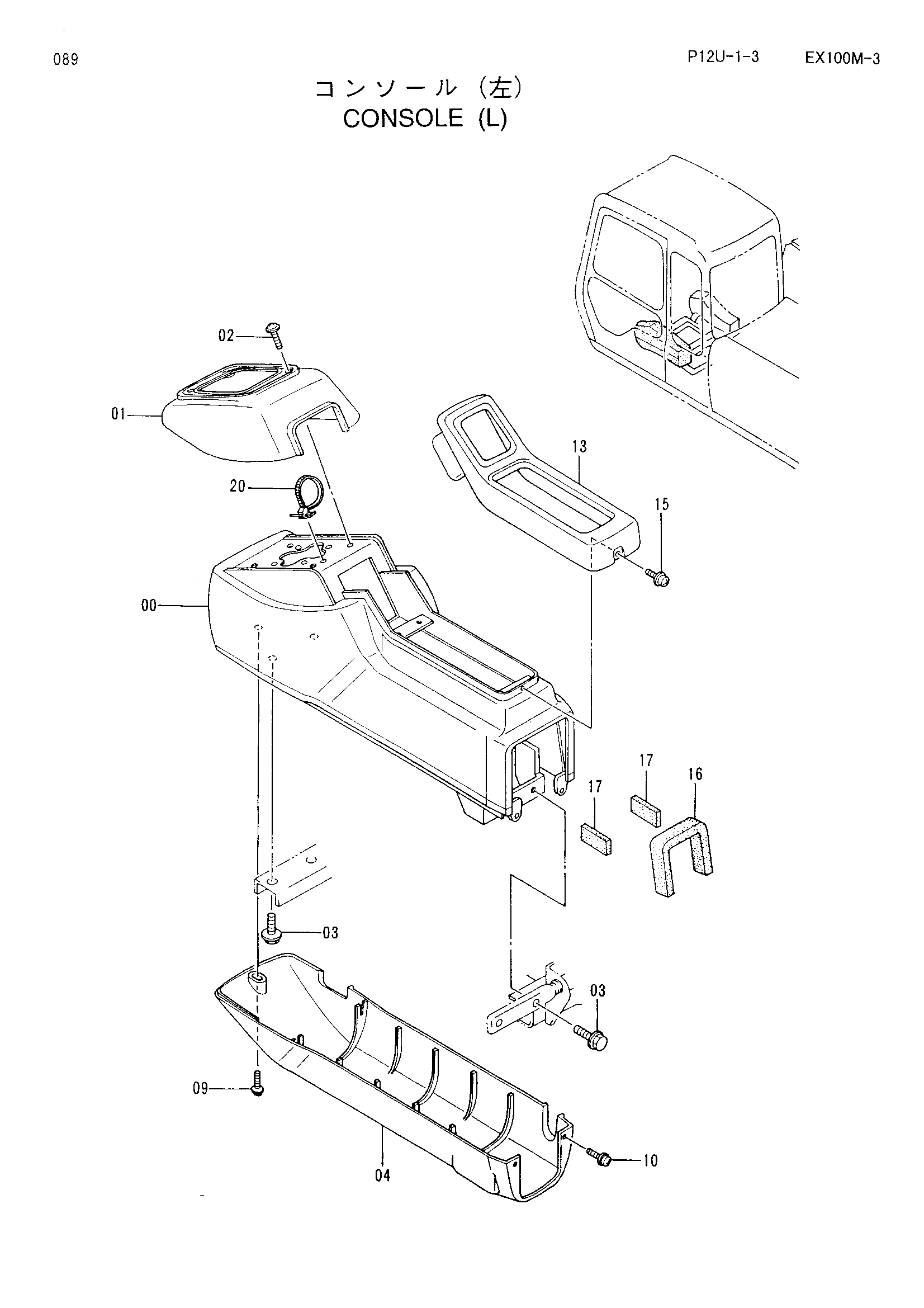

Заводская схема «Консоль (левый)» для HITACHI EX100M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003051	Стойка	1
01	1015067	Крышка	1
02	J460635	Винт с шайбой	4
03	J011030	Болт с шайбой	4
04	1015072	Крышка	1
09	J680625	Винт с шайбой	1
10	J680614	Винт с шайбой	2
13	8058685	Рама	1
15	J680516	Винт с шайбой	1
16	4289705	Резиновая прокладка	1
17	4289706	Резиновая прокладка	2
20	4300351	Ленточный зажим	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
